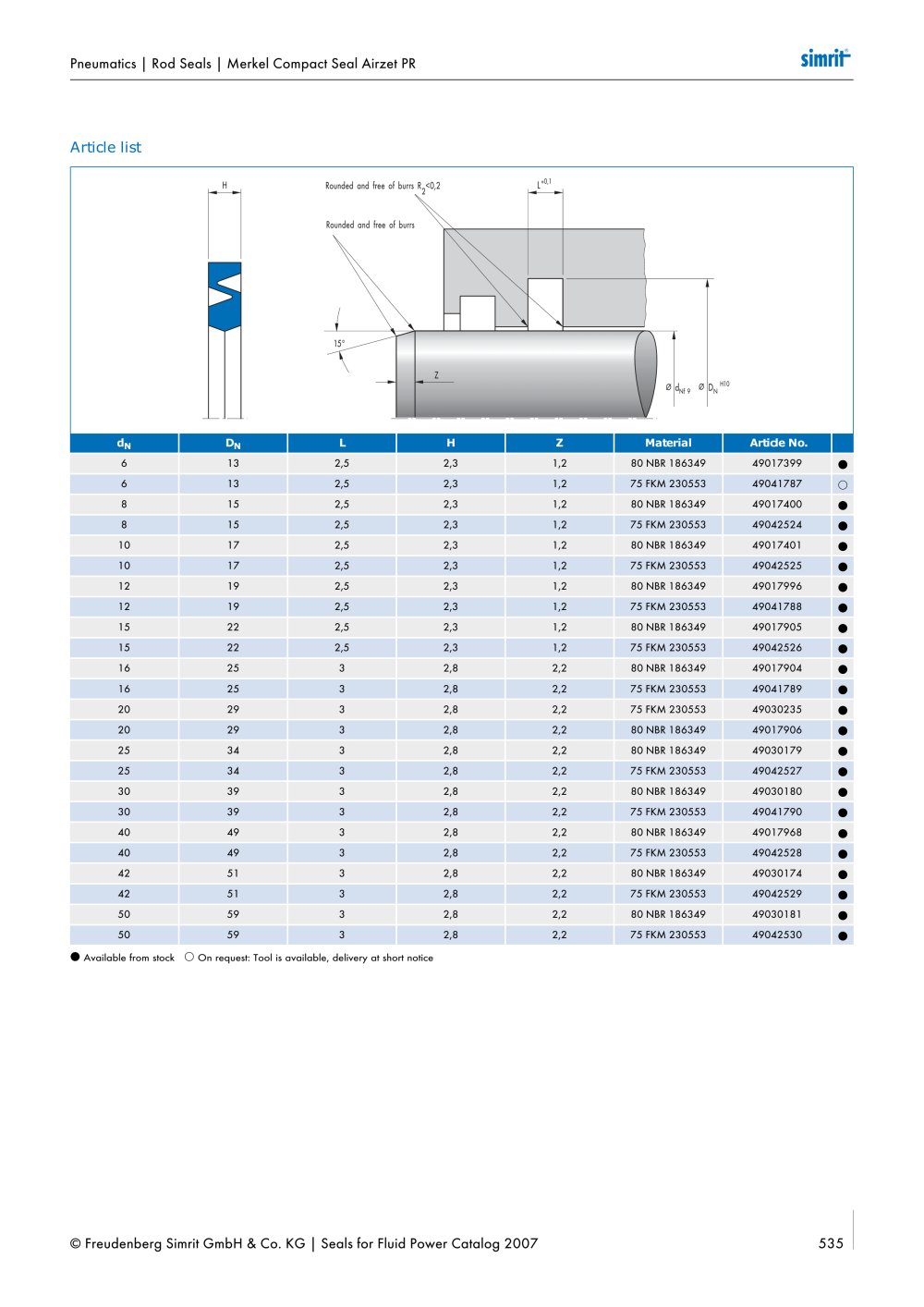

Pneumatics | Rod Seals | Merkel Compact Seal Airzet PR Article list

H 2 <0,2 L +0, 1 Rounded and free of burrsRounded and free of burrs R 15°Z Ø d Nf9 Ø D NH10 d N D N LHMaterial Article No 6 13 2,5 2,3 1,2 80 NBR 186349 49017399 B B
6 13 2,5 2,3 1,2 75 FKM 230553 49041787 D D
8 15 2,5 2,3 1,2 80 NBR 186349 49017400 B B
8 15 2,5 2,3 1,2 75 FKM 230553 49042524 B B
10 17 2,5 2,3 1,2 80 NBR 186349 49017401 B B
10 17 2,5 2,3 1,2 75 FKM 230553 49042525 B B
12 19 2,5 2,3 1,2 80 NBR 186349 49017996 B B
12 19 2,5 2,3 1,2 75 FKM 230553 49041788 B B
15 22 2,5 2,3 1,2 80 NBR 186349 49017905 B B
15 22 2,5 2,3 1,2 75 FKM 230553 49042526 B B
16 25 3 2,8 2,2 80 NBR 186349 49017904 B B
16 25 3 2,8 2,2 75 FKM 230553 49041789 B B
20 29 3 2,8 2,2 75 FKM 230553 49030235 B B
20 29 3 2,8 2,2 80 NBR 186349 49017906 B B
25 34 3 2,8 2,2 80 NBR 186349 49030179 B B
25 34 3 2,8 2,2 75 FKM 230553 49042527 B B
30 39 3 2,8 2,2 80 NBR 186349 49030180 B B
30 39 3 2,8 2,2 75 FKM 230553 49041790 B B
40 49 3 2,8 2,2 80 NBR 186349 49017968 B B
40 49 3 2,8 2,2 75 FKM 230553 49042528 B B
42 51 3 2,8 2,2 80 NBR 186349 49030174 B B
42 51 3 2,8 2,2 75 FKM 230553 49042529 B B
50 59 3 2,8 2,2 80 NBR 186349 49030181 B B
50 59 3 2,8 2,2 75 FKM 230553 49042530 B B B B
Available from stock Available from stock D D
On request: Tool is available, delivery at short notice On request: Tool is available, delivery at short notice

535 © Freudenberg Simrit GmbH & Co. KG | Seals for Fluid Power Catalog 2007
