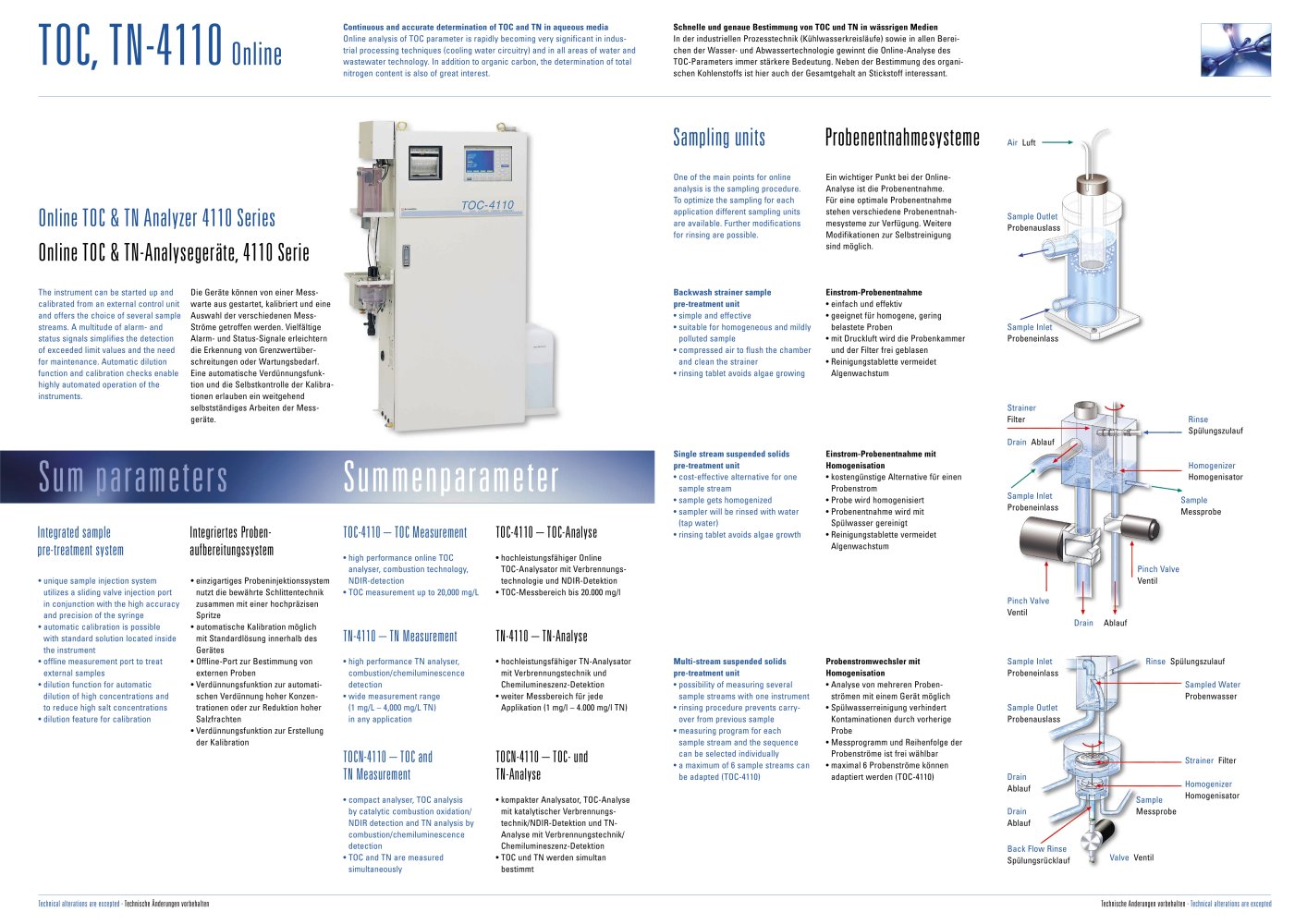

Online analysis of TOC parameter is rapidly becoming very significant in indus­trial processing techniques (cooling water circuitry) and in all areas of water and wastewater technology. In addition to organic carbon, the determination of total nitrogen content is also of great interest.

In der industriellen Prozesstechnik (Kühlwasserkreisläufe) sowie in allen Berei­chen der Wasser- und Abwassertechnologie gewinnt die Online-Analyse des TOC-Parameters immer stärkere Bedeutung. Neben der Bestimmung des organi­schen Kohlenstoffs ist hier auch der Gesamtgehalt an Stickstoff interessant.

Air Luft

One of the main points for online analysis is the sampling procedure. To optimize the sampling for each application different sampling units are available. Further modifications for rinsing are possible.

Ein wichtiger Punkt bei der Online-Analyse ist die Probenentnahme. Für eine optimale Probenentnahme stehen verschiedene Probenentnah­mesysteme zur Verfügung. Weitere Modifikationen zur Selbstreinigung sind möglich.

Sample Outlet Probenauslass

Die Geräte können von einer Mess­warte aus gestartet, kalibriert und eine Auswahl der verschiedenen Mess­Ströme getroffen werden. Vielfältige Alarm- und Status-Signale erleichtern die Erkennung von Grenzwertüber­schreitungen oder Wartungsbedarf. Eine automatische Verdünnungsfunk­tion und die Selbstkontrolle der Kalibra­tionen erlauben ein weitgehend selbstständiges Arbeiten der Mess­geräte.

• einfach und effektiv

• geeignet für homogene, gering belastete Proben

• mit Druckluft wird die Probenkammer und der Filter frei geblasen

• Reinigungstablette vermeidet Algenwachstum

The instrument can be started up and calibrated from an external control unit and offers the choice of several sample streams. A multitude of alarm- and status signals simplifies the detection of exceeded limit values and the need for maintenance. Automatic dilution function and calibration checks enable highly automated operation of the instruments.

• simple and effective

• suitable for homogeneous and mildly polluted sample

• compressed air to flush the chamber and clean the strainer

• rinsing tablet avoids algae growing

Sample Inlet Probeneinlass

Strai Filter

Rinse

Spülungszulauf

• cost-effective alternative for one sample stream

• sample gets homogenized

• sampler will be rinsed with water (tap water)

• rinsing tablet avoids algae growth

• kostengünstige Alternative für einen Probenstrom

• Probe wird homogenisiert

• Probenentnahme wird mit Spülwasser gereinigt

• Reinigungstablette vermeidet Algenwachstum

Homogenizer Homogenisator

Sample Messprobe

• unique sample injection system utilizes a sliding valve injection port in conjunction with the high accuracy and precision of the syringe

• automatic calibration is possible with standard solution located inside the instrument

• offline measurement port to treat external samples

• dilution function for automatic dilution of high concentrations and to reduce high salt concentrations

• dilution feature for calibration

» high performance online TOC analyser, combustion technology, NDIR-detection

» TOC measurement up to 20,000 mg/L

• hochleistungsfähiger Online TOC-Analysator mit Verbrennungs­technologie und NDIR-Detektion

• TOC-Messbereich bis 20.000 mg/l

Pinch Valve Ventil

• einzigartiges Probeninjektionssystem nutzt die bewährte Schlittentechnik zusammen mit einer hochpräzisen Spritze

• automatische Kalibration möglich mit Standardlösung innerhalb des Gerätes

• Offline-Port zur Bestimmung von externen Proben

• Verdünnungsfunktion zur automati­schen Verdünnung hoher Konzen­trationen oder zur Reduktion hoher Salzfrachten

• Verdünnungsfunktion zur Erstellung der Kalibration

Pinch Valve Ventil

Ablauf

• high performance TN analyser, combustion/chemiluminescence detection

• wide measurement range (1 mg/L - 4,000 mg/L TN) in any application

Sample Inlet Probeneinlass

Rinse Spülungszulauf

hochleistungsfähiger TN-Analysator mit Verbrennungstechnik und Chemilumineszenz-Detektion » weiter Messbereich für jede Applikation (1 mg/l - 4.000 mg/l TN)

• possibility of measuring several sample streams with one instrument

• rinsing procedure prevents carry­over from previous sample

• measuring program for each sample stream and the sequence can be selected individually

• a maximum of 6 sample streams can

be adapted (TOC-4110)

• Analyse von mehreren Proben­strömen mit einem Gerät möglich

• Spülwasserreinigung verhindert Kontaminationen durch vorherige Probe

• Messprogramm und Reihenfolge der Probenströme ist frei wählbar

• maximal 6 Probenströme können adaptiert werden (TOC-4110)

Sampled Water Probenwasser

Sample Outlet Probenauslass

• compact analyser, TOC analysis by catalytic combustion oxidation/ NDIR detection and TN analysis by combustion/chemiluminescence detection

• TOC and TN are measured simultaneously

• kompakter Analysator, TOC-Analyse mit katalytischer Verbrennungs-technik/NDIR-Detektion und TN-Analyse mit Verbrennungstechnik/ Chemilumineszenz-Detektion

• TOC und TN werden simultan bestimmt

Strainer Filter

Homogenizer Homogenisator

Drain

Ablauf

Ablauf

Back Flow Rinse Spülungsrücklauf

Valve Ventil
