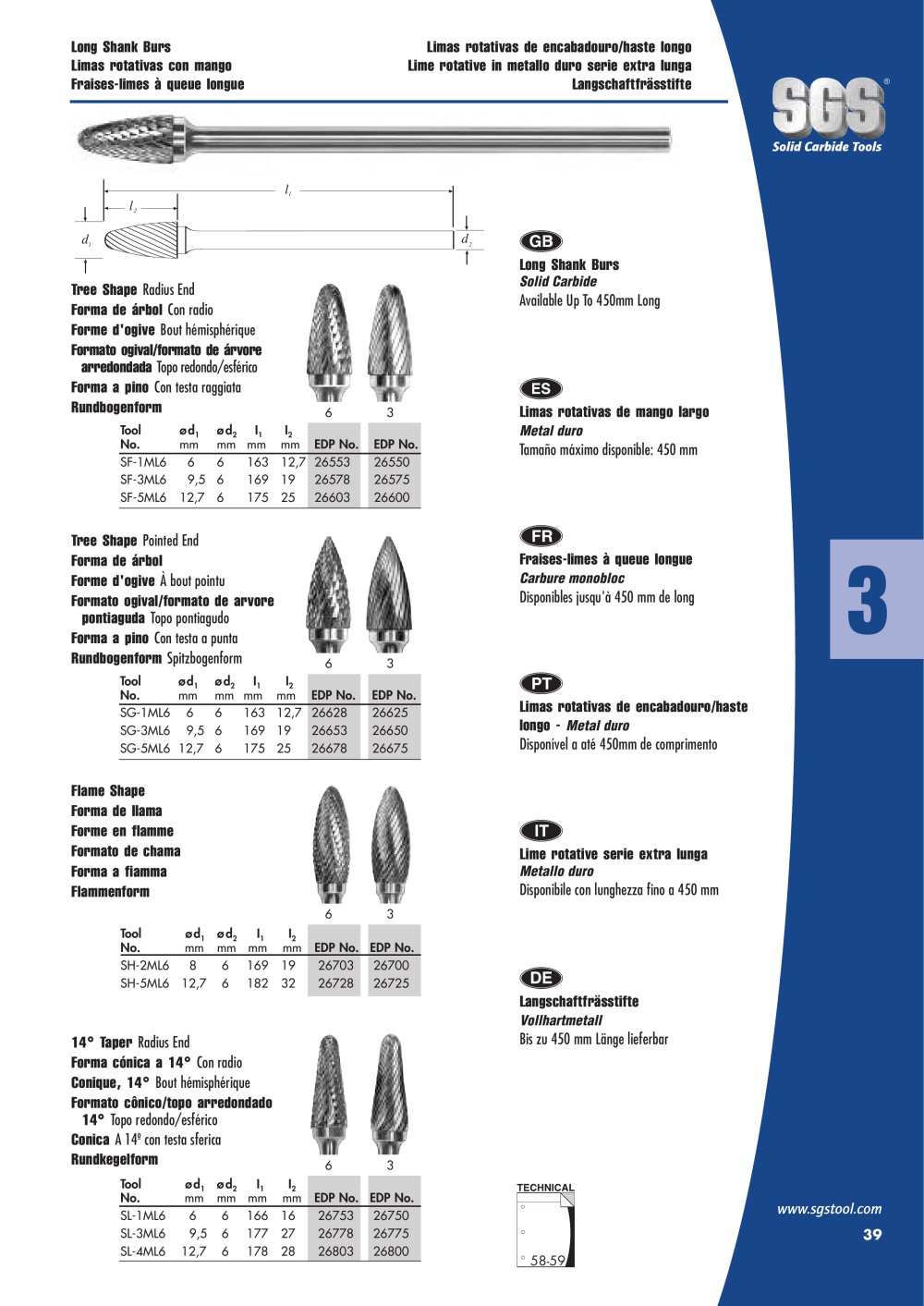

Long Shank Burs
Limas rotativas con mango
Fraises-limes à queue longue
Limas rotativas de encabadouro/haste longo Lime rotative in metallo duro serie extra lunga Langschaftfrásstifte
Solid Carbide Tools
Long Shank Burs
Solid Carbide
Available Up To 450mm Long
Tree Shape Radius End Forma de árbol Con radio Forme d'ogive Bout hémisphérique Formato ogival/formato de árvore arredondada Topo redondo/esférico Forma a pino Con testa raggiata Rundbogenform
Limas rotativas de mango largo
Metal duro
Tamaño máximo disponible: 450 mm
6 3
Tool No.
0 d1
mm
0 d2
mm
I,
mm
I2
mm
EDP No.
EDP No.
SF-1ML6
6
6
163
12,7
26553
26550
SF-3ML6
9,5
6
169
19
26578
26575
SF-5ML6
12,7
6
175
25
26603
26600
Tree Shape Pointed End
Forma de árbol
Forme d'ogive À bout pointu
Formato ogival/formato de arvore
pontiaguda Topo pontiagudo Forma a pino Con testa a punta Rundbogenform Spitzbogenform
Fraises-limes à queue longue
Carbure monobloc
Disponibles jusqu'à 450 mm de long
3
63
Tool No.
0d,
mm
0 d2
mm
I,
mm
I2
mm
EDP No.
EDP No.
SG-1ML6
6
6
163
12,7
26628
26625
SG-3ML6
9,5
6
169
19
26653
26650
SG-5ML6
12,7
6
175
25
26678
26675
Limas rotativas de encabadouro/haste longo - Metal duro
Disponível a até 450mm de comprimento
Flame Shape Forma de llama Forme en flamme Formato de chama Forma a fiamma Flammenform
Lime rotative serie extra lunga
Metallo duro
Disponibile con lunghezza fino a 450 mm
63
Tool
0d,
0 d2
I,
I2
No.
mm
mm
mm
mm
EDP No.
EDP No.
SH-2ML6
8
6
169
19
26703
26700
SH-5ML6
12,7
6
182
32
26728
26725
Langschaftfrässtifte
Vollhartmetall
Bis zu 450 mm Länge lieferbar
14° Taper Radius End Forma cònica a 14° Con radio Conique, 14° Bout hémisphérique Formato conico/topo arredondado
14° Topo redondo/esférico Conica A 14° con testa sferica Rundkegelform
UT 1!
63
Tool No.
0d,
mm
0 d2
mm
I,
mm
I2
mm
EDP No.
EDP No.
SL-1ML6
6
6
166
16
26753
26750
SL-3ML6
9,5
6
177
27
26778
26775
SL-4ML6
12,7
6
178
28
26803
26800
TECHNICAL
