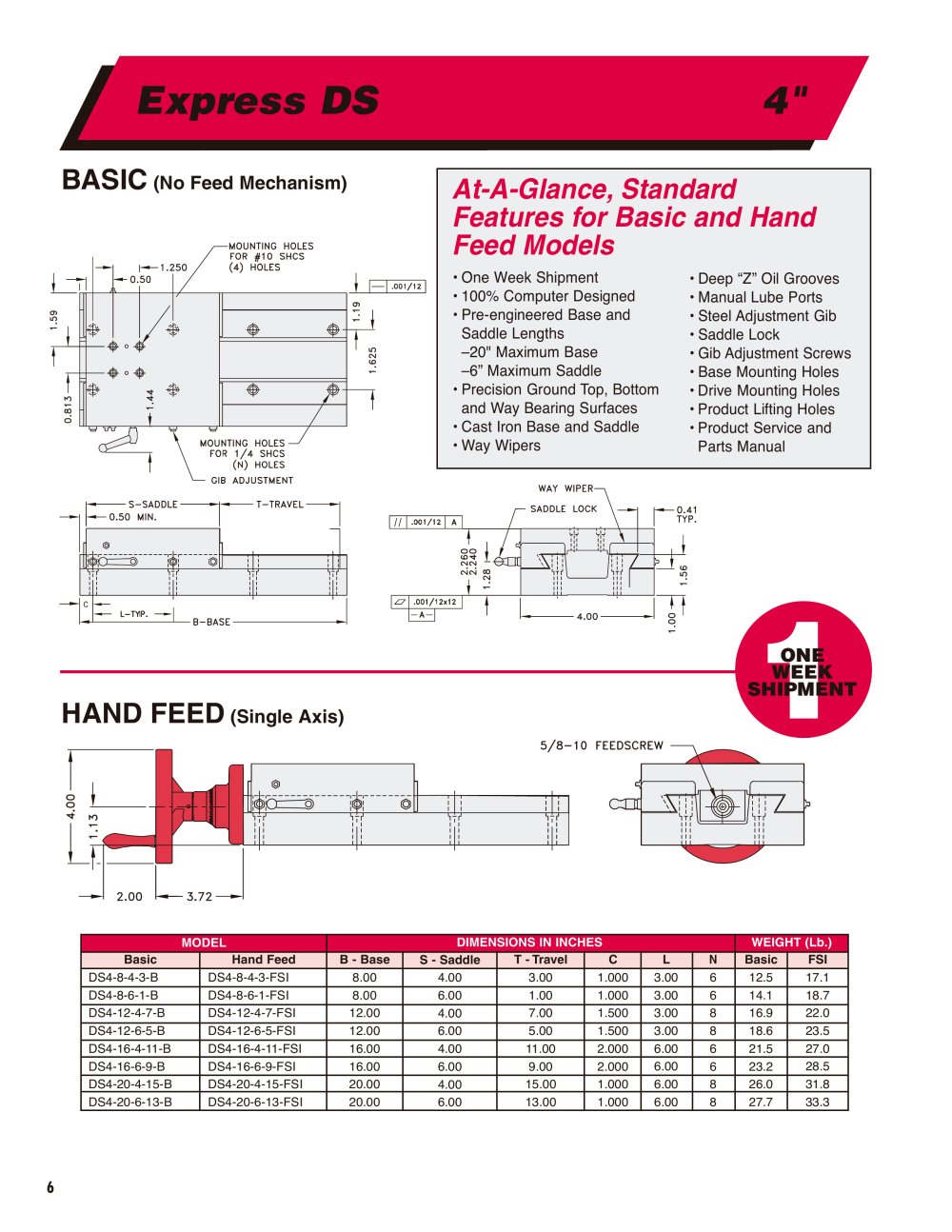

| | | L | | |
| | | Express DS | | |
| | | 4" | | |
| | | |
| | | |
| | | |
| | | BASIC (No Feed Mechanism) | | |
| | | At-A-Glance, Standard Features for Basic and Hand Feed Models | | |
| | | |
| | | -MOUNTING HOLES FOR #10 SHCS (4) HOLES | | |
| | | |
| | | ■ One Week Shipment | | |
| | | Doou -Z- Oi| <3rooves CS, Mi""™"* Scre»s :Dse mouses tses -roduct Uffing Ho|es | | |
| | | |
| | | |
| | | -20" Maximum Base -6" Max^um Saddle ■ Precision Ground Top, Bottom ■ Way Wipers | | |
| | | |
| | | MOUNTING HOLES -FOR 1/4 SHCS (N) HOLES GIB ADJUSTMENT | | |
| | | |
| | | |
| | | - S-SADDLE | | T-TRAVEL | | |
| | | |
| | | -0.50 Mil | | |
| | | |
| | | -B-BASE | | |
| | | |
| | | oni week | | |
| | | |
| | | shipment | | |
| | | |
| | | HAND FEED (Single Axis) | | |
| | | |
| | | 5/8-10 FEEDSCREW | | |
| | | |
| | | col | | |
| | | |
| | | | | | | | | | | | | | | | | | | DIMEN | SIONS IN INCH | | WEIGHT (Lb.) | | | | Basic | Hand Feed | B - Base | S - Saddle | T - Travel | C | L | N | Basic | FSI | | | | DS4-8-4-3-B | DS4-8-4-3-FSI | 8.00 | 4.00 | 3.00 | 1.000 | 3.00 | 6 | 12.5 | 17.1 | | | | DS4-8-6-1-B | DS4-8-6-1-FSI | 8.00 | 6.00 | 1.00 | 1.000 | 3.00 | 6 | 14.1 | 18.7 | | | | DS4-12-4-7-B | DS4-12-4-7-FSI | 12.00 | 4.00 | 7.00 | 1.500 | 3.00 | 8 | 16.9 | 22.0 | | | | DS4-12-6-5-B | DS4-12-6-5-FSI | 12.00 | 6.00 | 5.00 | 1.500 | 3.00 | 8 | 18.6 | 23.5 | | | | DS4-16-4-11-B | DS4-16-4-11-FSI | 16.00 | 4.00 | 11.00 | 2.000 | 6.00 | 6 | 21.5 | 27.0 | | | | DS4-16-6-9-B | DS4-16-6-9-FSI | 16.00 | 6.00 | 9.00 | 2.000 | 6.00 | 6 | 23.2 | 28.5 | | | | DS4-20-4-15-B | DS4-20-4-15-FSI | 20.00 | 4.00 | 15.00 | 1.000 | 6.00 | 8 | 26.0 | 31.8 | | | | DS4-20-6-13-B | DS4-20-6-13-FSI | 20.00 | 6.00 | 13.00 | 1.000 | 6.00 | 8 | 27.7 | 33.3 | | | | | | | | | | | | | | | | | |
| | | |
| | | 6 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
