| | | CYCLE CONTROL | | |
| | | |
| | | 60 PSI MINIMUM AIR SUPPLY | | |
| | | TO PUMP MOTOR CONTROL LEADS | | |
| | | |
| | | | | |
| | | |
| | | |
| | | INTER-CONNECT POWER UNE | | |
| | | (PLUNGER RETRACT) | | |
| | | |
| | | |
| | | 115 V 60 HZ ELECTRIC SUPPLY | | |
| | | -CODE RING | | |
| | | |
| | | |
| | | ADAPTER TEE | | |
| | | PLUNGER EXTEND) | | |
| | | |
| | | |
| | | | | |
| | | CODE RING | | |
| | | |
| | | SAMPLER BOTTLE 02066 SHOWN | | |

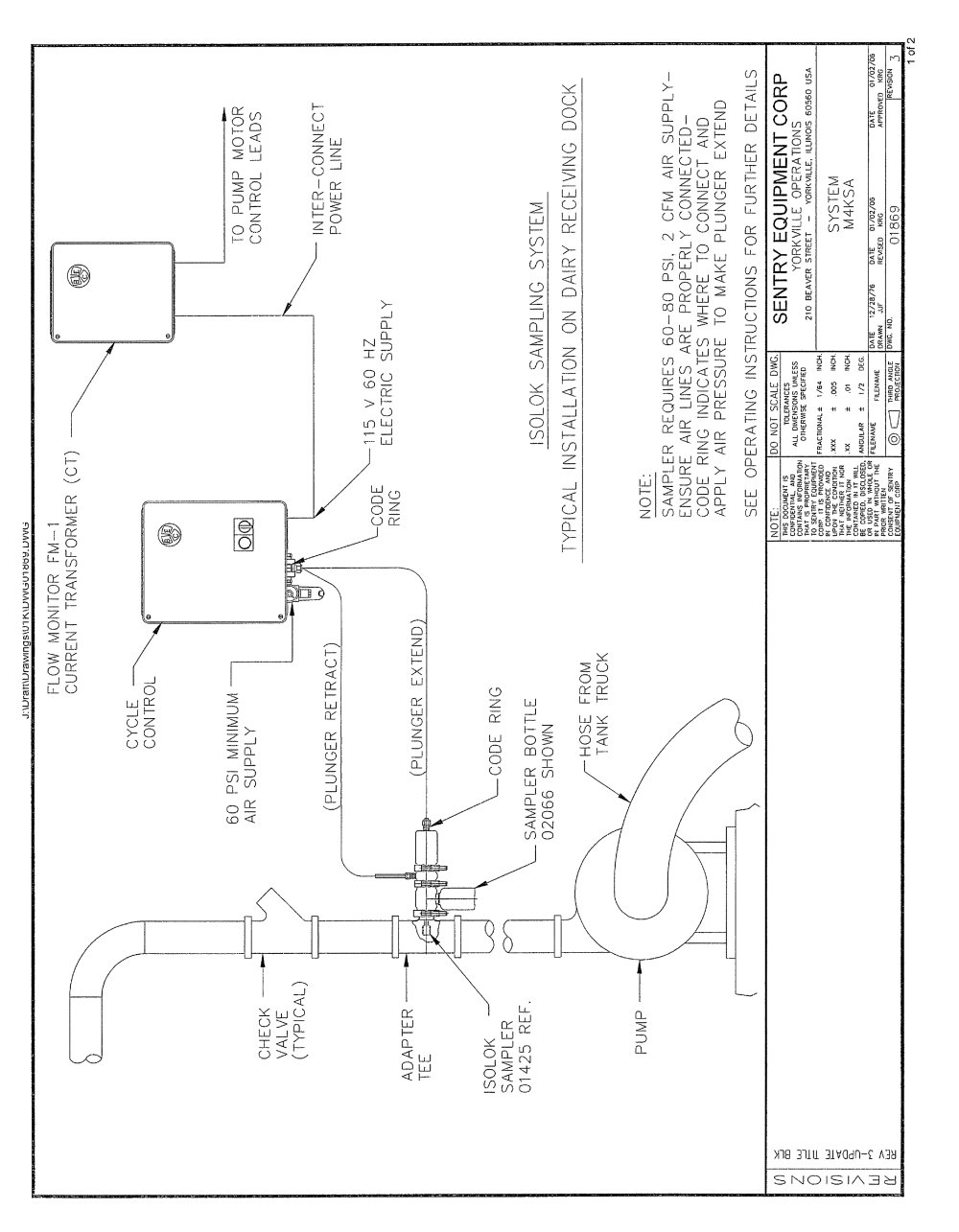

| | | ISOLOK SAMPLING SYSTEM "YPICAL INSTALLATION ON DAIRY RECEIVING DOCK | | |
| | | |
| | | |
| | | |
| | | | | |
| | | |
| | | PUMP | | |
| | | NOTE: SAMPLER REQUIRES 60-80 PSI, 2 CFM AIR SUPPLY-ENSURE AIR LINES ARE PROPERLY CONNECTED-CODE RING INDICATES WHERE TO CONNECT AND APPLY AIR PRESSURE TO MAKE PLUNGER EXTEND SEE OPERATING INSTRUCTIONS FOR FURTHER DETAILS | | |
| | | |
| | | |
| | | DO NOT SCALE DWG. | | |
| | | NOTE: | | |
| | | SENTRY EQUIPMENT CORP YORKVILLE OPERATIONS 210 BEAVER STREET - YORKVILLE. ILLINOIS 60560 USA | | |
| | | |
| | | |
| | | THIS DOCUMENT IS CONFIDENTIAL. AND CONTAINS INFORMATION THAT IS PROPRIETARY TO SENTRY EQUIPMENT CORP. IT IS PROVIDED IN CONFIDENCE AND UPON THE CONDITION THAT NEITHER IT NOR THE INFORMATION CONTAINEO IN IT WILL BE COPIED. DISCLOSED, OR USED IN WHOLE OR IN PART WITHOUT THE PRIOR WRITTEN CONSENT OF SENTRY EQUIPMENT CORP | | |
| | | TOLERANCES ALL DIMENSIONS UNLESS OTHERWISE SPECIFIED | | |
| | | |
| | | |
| | | 1/64 INCH. .005 INCH. .01 INCH. I /2 DEC FILENAME | | |
| | | FRACTIONAL ± .XXX ± | | |
| | | SYSTEM M4KSA | | |
| | | |
| | | |
| | | DATE Ot/02/06 REVISED KRG | | |
| | | |
| | | |
| | | ®C3 | | |
| | | 01869 | | |
| | | |
| | | |
| | | 1 of 2 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
