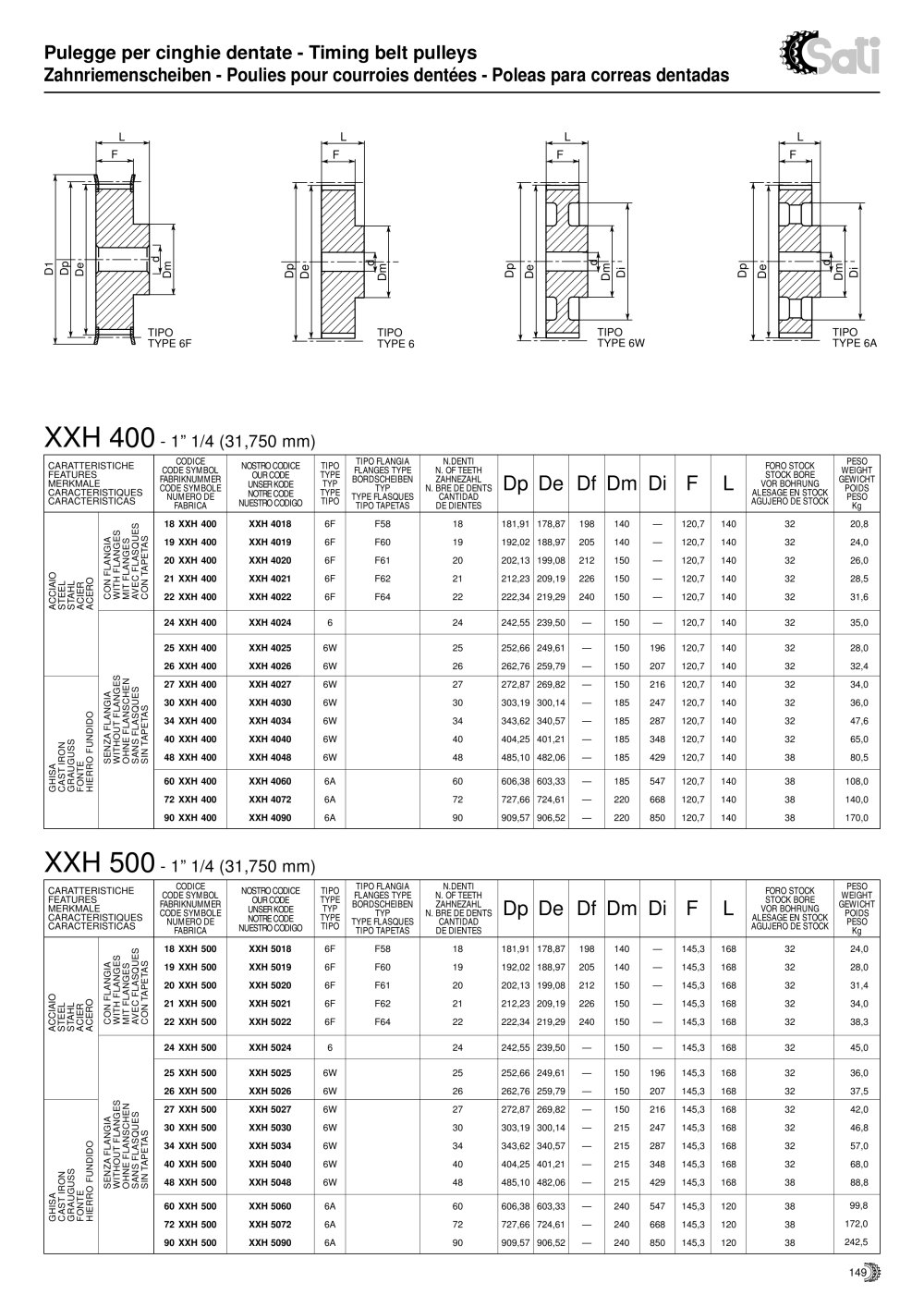

Pulegge per cinghie dentate - Timing belt pulleys

Zahnriemenscheiben - Poulies pour courroies dentées - Poleas para correas dentadas

XXH 400 - 1" 1/4 (31,750 mm)


caratteristiche features merkmale caracteristiques caracteristicas		codice code symbol FABRIKNUMMéR code symbole numéro de fabrica	nostro codice our code unser kode notrecode nuestro codigo	tipo type typ type tipo	tipo flangia flanges type bordscheiben typ type flasques tipo tapetas	n.denti n. of teeth zahnezahl n. bre de dents cantidad de dientes	Dp	De	Df	Dm	Di	F	L	foro stock stock bore vor bohrung alésage en stock agujero de stock	peso weight gewicht poids peso kg
	con flangia with flanges mit flanges avec flasques con tapetas	18 XXH 400	XXH 4018	6f	f58	18	181,91	178,87	198	140	—	120,7	140	32	20,8
		19 XXH 400	XXH 4019	6f	f60	19	192,02	188,97	205	140	^—	120,7	140	32	24,0
acciaio steel stahl acier acero		20 XXH 400	XXH 4020	6f	f61	20	202,13	199,08	212	150	^—	120,7	140	32	26,0
		21 XXH 400	XXH 4021	6f	f62	21	212,23	209,19	226	150	^—	120,7	140	32	28,5
		22 XXH 400	XXH 4022	6f	f64	22	222,34	219,29	240	150	^—	120,7	140	32	31,6
		24 XXH 400	XXH 4024	6		24	242,55	239,50	—	150	^—	120,7	140	32	35,0
		25 XXH 400	XXH 4025	6w		25	252,66	249,61	—	150	196	120,7	140	32	28,0
	senza flangia without flanges ohne flanschen sans flasques sin tapetas	26 XXH 400	XXH 4026	6w		26	262,76	259,79	—	150	207	120,7	140	32	32,4
		27 XXH 400	XXH 4027	6w		27	272,87	269,82	—	150	216	120,7	140	32	34,0
ghisa cast iron grauguss fonte hierro fundido		30 XXH 400 34 XXH 400	XXH 4030 XXH 4034	6w 6w		30 34	303,19 343,62	300,14 340,57	^—	185 185	247 287	120,7 120,7	140 140	32 32	36,0 47,6
		40 XXH 400 48 XXH 400	XXH 4040 XXH 4048	6w 6w		40 48	404,25 485,10	401,21 482,06	—	185 185	348 429	120,7 120,7	140 140	32 38	65,0 80,5
		60 XXH 400	XXH 4060	6a		60	606,38	603,33	—	185	547	120,7	140	38	108,0
		72 XXH 400	XXH 4072	6a		72	727,66	724,61	^—	220	668	120,7	140	38	140,0
		90 XXH 400	XXH 4090	6a		90	909,57	906,52	—	220	850	120,7	140	38	170,0
XXH 500		- 1" 1/4 (31,750 mm)
caratteristiche features merkmale caracteristiques caracteristicas		codice code symbol fabriknummer code symbole numéro de fabrica	nostro codice our code unser kode notrecode nuestro codigo	tipo type typ type tipo	tipo flangia flanges type bordscheiben typ type flasques tipo tapetas	n.denti n. of teeth zahnezahl n. bre de dents cantidad de dientes	Dp	De	Df	Dm	Di	F	L	foro stock stock bore vor bohrung alésage en stock agujero de stock	peso weight gewicht poids peso kg
	con flangia with flanges mit flanges avec flasques con tapetas	18 XXH 500	XXH 5018	6f	f58	18	181,91	178,87	198	140	—	145,3	168	32	24,0
		19 XXH 500	XXH 5019	6f	f60	19	192,02	188,97	205	140	^—	145,3	168	32	28,0
acciaio steel stahl acier acero		20 XXH 500	XXH 5020	6f	f61	20	202,13	199,08	212	150	^—	145,3	168	32	31,4
		21 XXH 500	XXH 5021	6f	f62	21	212,23	209,19	226	150	^—	145,3	168	32	34,0
		22 XXH 500	XXH 5022	6f	f64	22	222,34	219,29	240	150	^—	145,3	168	32	38,3
		24 XXH 500	XXH 5024	6		24	242,55	239,50	^—	150	^—	145,3	168	32	45,0
		25 XXH 500	XXH 5025	6w		25	252,66	249,61	—	150	196	145,3	168	32	36,0
		26 XXH 500	XXH 5026	6w		26	262,76	259,79	—	150	207	145,3	168	32	37,5
	senza flangia without flanges ohne flanschen sans flasques sin tapetas	27 XXH 500	XXH 5027	6w		27	272,87	269,82	—	150	216	145,3	168	32	42,0
ghisa cast iron grauguss fonte hierro fundido		30 XXH 500 34 XXH 500	XXH 5030 XXH 5034	6w 6w		30 34	303,19 343,62	300,14 340,57	^—	215 215	247 287	145,3 145,3	168 168	32 32	46,8 57,0
		40 XXH 500 48 XXH 500	XXH 5040 XXH 5048	6w 6w		40 48	404,25 485,10	401,21 482,06	—	215 215	348 429	145,3 145,3	168 168	32 38	68,0 88,8
		60 XXH 500	XXH 5060	6a		60	606,38	603,33	—	240	547	145,3	120	38	99,8
		72 XXH 500	XXH 5072	6a		72	727,66	724,61	^—	240	668	145,3	120	38	172,0
		90 XXH 500	XXH 5090	6a		90	909,57	906,52	^—	240	850	145,3	120	38	242,5

149
