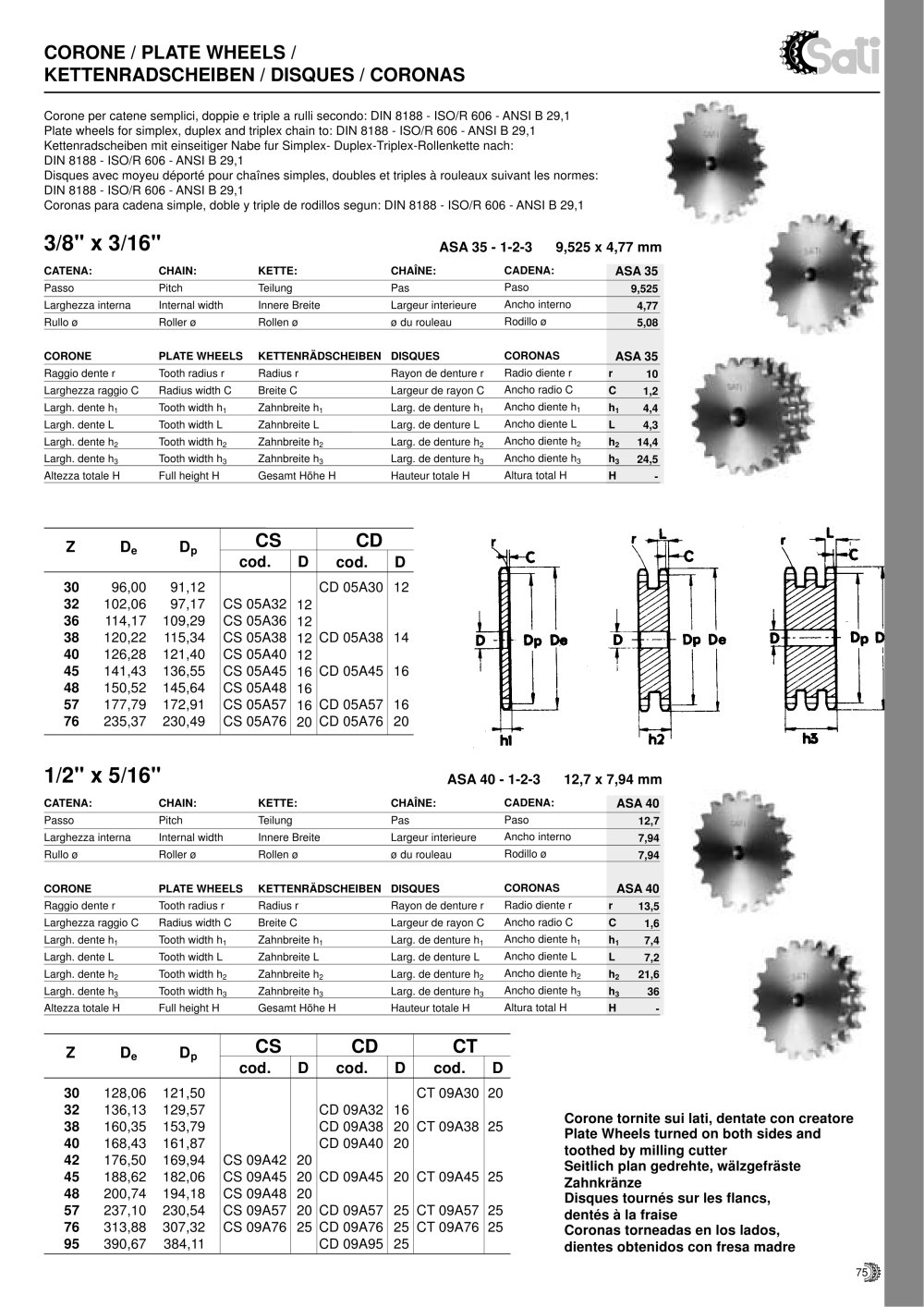

Corone per catene semplici, doppie e triple a rulli secondo: DIN 8188 - ISO/R 606 - ANSI B 29,1 Plate wheels for simplex, duplex and triplex chain to: DIN 8188 - ISO/R 606 - ANSI B 29,1 Kettenradscheiben mit einseitiger Nabe fur Simplex- Duplex-Triplex-Rollenkette nach: DIN 8188 - ISO/R 606 - ANSI B 29,1

Disques avec moyeu déporté pour chaînes simples, doubles et triples à rouleaux suivant les normes: DIN 8188 - ISO/R 606 - ANSI B 29,1

Coronas para cadena simple, doble y triple de rodillos segun: DIN 8188 - ISO/R 606 - ANSI B 29,1

3/8" x 3/16"

ASA 35 - 1-2-3 9,525 x 4,77 mm


CATENA:	CHAIN:	KETTE:	CHAÎNE:	CADENA:	ASA 35
Passo	Pitch	Teilung	Pas	Paso	9,525
Larghezza interna	Internal width	Innere Breite	Largeur Intérieure	Ancho Interno	4,77
Rullo 0	Roller 0	Rollen 0	0 du rouleau	Rodillo 0	5,08
CORONE	PLATE WHEELS	KETTENRÄDSCHEIBEN	DISQUES	CORONAS	ASA 35
Raggio dente r	Tooth radius r	Radius r	Rayon de denture r	Radio diente r	r	10
Larghezza raggio C	Radius width C	Breite C	Largeur de rayon C	Ancho radio C	C	1,2
Largh. dente hi	Tooth width hi	Zahnbreite hi	Larg. de denture h!	Ancho diente hi	hi_	4,4
Largh. dente L	Tooth width L	Zahnbreite L	Larg. de denture L	Ancho diente L	L	4,3
Largh. dente h₂	Tooth width h₂	Zahnbreite h₂	Larg. de denture h₂	Ancho diente h₂	JT2_	14,4
Largh. dente h₃	Tooth width h₃	Zahnbreite h₃	Larg. de denture h₃	Ancho diente h₃	h3	24,5
Altezza totale H	Full height H	Gesamt Höhe H	Hauteur totale H	Altura total H	H -


Z	De	Dp	CS		CD
Z	De	Dp	cod.	D	cod.	D
30	96,00	91,12			CD 05A30	12
32	102,06	97,17	CS 05A32	12
36	114,17	109,29	CS 05A36	12
38	120,22	115,34	CS 05A38	12	CD 05A38	14
40	126,28	121,40	CS 05A40	12
45	141,43	136,55	CS 05A45	16	CD 05A45	16
48	150,52	145,64	CS 05A48	16
57	177,79	172,91	CS 05A57	16	CD 05A57	16
76	235,37	230,49	CS 05A76	20	CD 05A76	20

1/2" x 5/16"

ASA 40 - 1-2-3 12,7 x 7,94 mm


CATENA:	CHAIN:	KETTE:	CHAÎNE:	CADENA:	ASA 40
Passo	Pitch	Teilung	Pas	Paso	12,7
Larghezza interna	Internal width	Innere Breite	Largeur interieure	Ancho interno	7,94
Rullo 0	Roller 0	Rollen 0	0 du rouleau	Rodillo 0	7,94
CORONE	PLATE WHEELS	KETTENRÄDSCHEIBEN	DISQUES	CORONAS	ASA 40
Raggio dente r	Tooth radius r	Radius r	Rayon de denture r	Radio diente r	r	13,5
Larghezza raggio C	Radius width C	Breite C	Largeur de rayon C	Ancho radio C	C	1,6
Largh. dente hi	Tooth width hi	Zahnbreite h₁	Larg. de denture h!	Ancho diente hi	h1	7,4
Largh. dente L	Tooth width L	Zahnbreite L	Larg. de denture L	Ancho diente L	L	7,2
Largh. dente h₂	Tooth width h₂	Zahnbreite h₂	Larg. de denture h2	Ancho diente h2	h2	21,6
Largh. dente h3	Tooth width h3	Zahnbreite h₃	Larg. de denture h3	Ancho diente h3	h3	36
Altezza totale H	Full height H	Gesamt Höhe H	Hauteur totale H	Altura total H	H-


Z	De	Dp	CS		CD		CT
Z	De	Dp	cod.	D	cod.	D	cod.	D
30	128,06	121,50					CT 09A30	20
32	136,13	129,57			CD 09A32	16
38	160,35	153,79			CD 09A38	20	CT 09A38	25
40	168,43	161,87			CD 09A40	20
42	176,50	169,94	CS 09A42	20
45	188,62	182,06	CS 09A45	20	CD 09A45	20	CT 09A45	25
48	200,74	194,18	CS 09A48	20
57	237,10	230,54	CS 09A57	20	CD 09A57	25	CT 09A57	25
76	313,88	307,32	CS 09A76	25	CD 09A76	25	CT 09A76	25
95	390,67	384,11			CD 09A95	25

Corone tornite sui lati, dentate con creatore

Plate Wheels turned on both sides and

toothed by milling cutter

Seitlich plan gedrehte, wälzgefräste

Zahnkränze

Disques tournés sur les flancs, dentés à la fraise Coronas torneadas en los lados, dientes obtenidos con fresa madre
