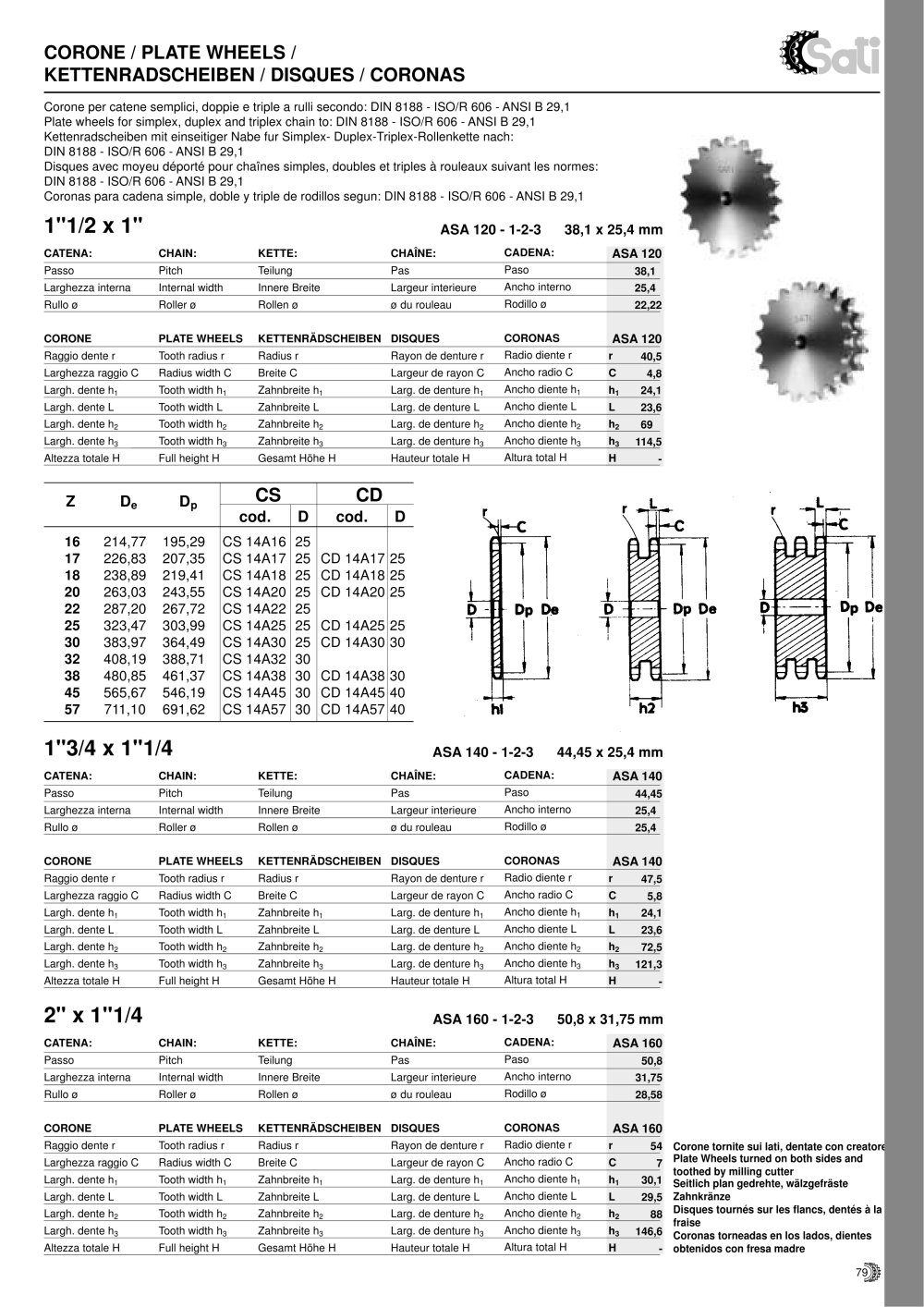

Sprockets - Plate wheels ASA - SATI - (Version JPG) - Page n° 13 - PDF Catalogue | Technical Documentation

Untitled

CORONE / PLATE WHEELS / KETTENRADSCHEIBEN / DISQUES / CORONAS

Corone per catene semplici, doppie e triple a rulli secondo: DIN 8188 - ISO/R 606 - ANSI B 29,1 Plate wheels for simplex, duplex and triplex chain to: DIN 8188 - ISO/R 606 - ANSI B 29,1 Kettenradscheiben mit einseitiger Nabe fur Simplex- Duplex-Triplex-Rollenkette nach: DIN 8188 - ISO/R 606 - ANSI B 29,1

Disques avec moyeu déporté pour chaînes simples, doubles et triples à rouleaux suivant les normes: DIN 8188 - ISO/R 606 - ANSI B 29,1

Coronas para cadena simple, doble y triple de rodillos segun: DIN 8188 - ISO/R 606 - ANSI B 29,1


1"1/2 x 1"			ASA 120	- 1-2-3 38,1 x 25,4 mm
CATENA:	CHAIN:	KETTE:	CHAÎNE:	CADENA:	ASA 120
Passo	Pitch	Teilung	Pas	Paso	38,1J
Larghezza interna	Internal width	Innere Breite	Largeur interieure	Ancho interno	25,4J
Rullo 0	Roller 0	Rollen 0	0 du rouleau	Rodillo 0	22,22
CORONE	PLATE WHEELS	KETTENRADSCHEIBEN	DISQUES	CORONAS	ASA 120
Raggio dente r	Tooth radius r	Radius r	Rayon de denture r	Radio diente r	r 40,5
Larghezza raggio C	Radius width C	Breite C	Largeur de rayon C	Ancho radio C	C 4,8
Largh. dente h₁	Tooth width h1	Zahnbreite h₁	Larg. de denture h1	Ancho diente h1	h1 24,1
Largh. dente L	Tooth width L	Zahnbreite L	Larg. de denture L	Ancho diente L	L 23,6
Largh. dente h2	Tooth width h2	Zahnbreite h₂	Larg. de denture h2	Ancho diente h2	h2 6»
Largh. dente h₃	Tooth width h3	Zahnbreite h₃	Larg. de denture h3	Ancho diente h3	h3 114,5
Altezza totale H	Full height H	Gesamt Hbhe H	Hauteur totale H	Altura total H	H -


Z	De	Dp	CS		CD
Z	De	Dp	cod.	D	cod.	D
16	214,77	195,29	CS 14A16	25
17	226,83	207,35	CS14A17	25	CD 14A17	25
18	238,89	219,41	CS 14A18	25	CD 14A18	25
20	263,03	243,55	CS 14A20	25	CD 14A20	25
22	287,20	267,72	CS 14A22	25
25	323,47	303,99	CS 14A25	25	CD 14A25	25
30	383,97	364,49	CS 14A30	25	CD 14A30	30
32	408,19	388,71	CS 14A32	30
38	480,85	461,37	CS 14A38	30	CD 14A38	30
45	565,67	546,19	CS 14A45	30	CD 14A45	40
57	711,10	691,62	CS 14A57	30	CD 14A57	40

1"3/4 x 1"1/4

ASA 140 - 1-2-3 44,45 x 25,4 mm


CATENA:	CHAIN:	KETTE:	CHAÎNE:	CADENA:	ASA 140
Passo	Pitch	Teilung	Pas	Paso	44,45
Larghezza interna	Internal width	Innere Breite	Largeur interieure	Ancho interno	25,40
Rullo 0	Roller 0	Rollen 0	0 du rouleau	Rodillo 0	25,40
CORONE	PLATE WHEELS	KETTENRADSCHEIBEN	DISQUES	CORONAS	ASA 140
Raggio dente r	Tooth radius r	Radius r	Rayon de denture r	Radio diente r	r	47,5
Larghezza raggio C	Radius width C	Breite C	Largeur de rayon C	Ancho radio C	C	5,8
Largh. dente h1	Tooth width h1	Zahnbreite h₁	Larg. de denture h1	Ancho diente h₁	h1	24,1
Largh. dente L	Tooth width L	Zahnbreite L	Larg. de denture L	Ancho diente L	L	23,6
Largh. dente h2	Tooth width h2	Zahnbreite h₂	Larg. de denture h2	Ancho diente h2	h2	72,5
Largh. dente h3	Tooth width h3	Zahnbreite h₃	Larg. de denture h3	Ancho diente h3	h3	121,3
Altezza totale H	Full height H	Gesamt Hbhe H	Hauteur totale H	Altura total H	H-
2" x 1"1/4			ASA 160	- 1-2-3 50,8 x 31,75 mm
CATENA:	CHAIN:	KETTE:	CHAÎNE:	CADENA:	ASA 160
Passo	Pitch	Teilung	Pas	Paso	50,8
Larghezza interna	Internal width	Innere Breite	Largeur interieure	Ancho interno	31,75
Rullo 0	Roller 0	Rollen 0	0 du rouleau	Rodillo 0	28,58


CORONE	PLATE WHEELS	KETTENRADSCHEIBEN	DISQUES	CORONAS	ASA 160
Raggio dente r	Tooth radius r	Radius r	Rayon de denture r	Radio diente r	r	54
Larghezza raggio C	Radius width C	Breite C	Largeur de rayon C	Ancho radio C	C	7
Largh. dente h1	Tooth width h1	Zahnbreite h₁	Larg. de denture h1	Ancho diente h1	h1	30,1
Largh. dente L	Tooth width L	Zahnbreite L	Larg. de denture L	Ancho diente L	L	29,5
Largh. dente h2	Tooth width h2	Zahnbreite h₂	Larg. de denture h2	Ancho diente h2	h2	88
Largh. dente h3	Tooth width h3	Zahnbreite h₃	Larg. de denture h3	Ancho diente h3	h3	146,6
Altezza totale H	Full height H	Gesamt Hbhe H	Hauteur totale H	Altura total H	H-

Corone tornite sui lati, dentate con creatore Plate Wheels turned on both sides and toothed by milling cutter Seitlich plan gedrehte, wâlzgefrâste Zahnkrânze

Disques tournés sur les flancs, dentés à la fraise

Coronas torneadas en los lados, dientes obtenidos con fresa madre
