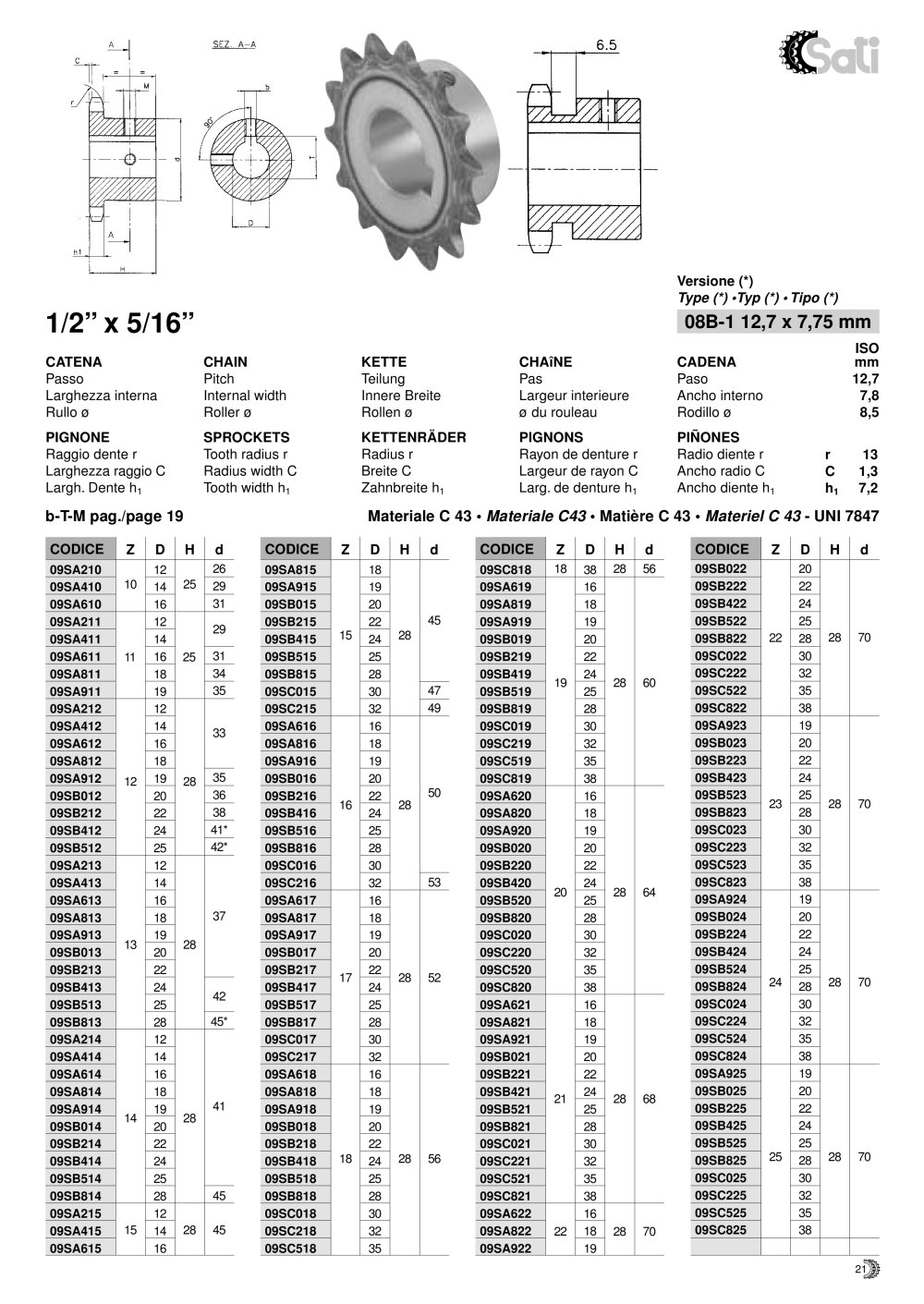

Versione (*)

Type (*) Typ (*) • Tipo (*)

08B-1 12,7 x 7,75 mm

1/2" x 5/16"

CATENA

Passo

Larghezza interna Rullo 0

PIGNONE

Raggio dente r Larghezza raggio C Largh. Dente h!

b-T-M pag./page 19

CHAIN

Pitch

Internai width Roller 0

SPROCKETS

Tooth radius r Radius width C Tooth width h!

KETTE

Teilung Innere Breite Rollen 0

KETTENRADER

Radius r Breite C Zahnbreite h!

CHAÎNE

Pas

Largeur interieure 0 du rouleau

PIGNONS

Rayon de denture r Largeur de rayon C Larg. de denture h!

CADENA

Paso

Ancho interno Rodillo 0

PINONES

Radio diente r Ancho radio C Ancho diente h!

ISO

mm 12,7 7,8 8,5

13 1,3

7,2

Materiale C 43 • Materiale C43 • Matière C 43 • Materiel C 43 - UNI 7847


CODICE	Z	D	H	d	CODICE	Z	D	H	d	CODICE	Z	D	H	d	CODICE	Z	D	H
09SA210	"10	12	25	26	09SA815	15	18	28	45	09SC818	18	38	28	56	09SB022	22	20	28
09SA410		14		29	09SA915		19			09SA619	19	16	28	60	09SB222		22
09SA610		16		31	09SB015		20			09SA819		18			09SB422		24
09SA211	11	12	25	29	09SB215		22			09SA919		19			09SB522		25
09SA411		14		29	09SB415		24			09SB019		20			09SB822		28
09SA611		16		31	09SB515		25			09SB219		22			09SC022		30
09SA811		18		34	09SB815		28			09SB419		24			09SC222		32
09SA911		19		35	09SC015		30		47	09SB519		25			09SC522		35
09SA212	12	12	28	33	09SC215		32		49	09SB819		28			09SC822		38
09SA412		14			09SA616	16	16	28	50	09SC019		30			09SA923	23	19	28
09SA612		16			09SA816		18			09SC219		32			09SB023		20
09SA812		18			09SA916		19			09SC519		35			09SB223		22
09SA912		19		35	09SB016		20			09SC819		38			09SB423		24
09SB012		20		36	09SB216		22			09SA620	20	16	28	64	09SB523		25
09SB212		22		38	09SB416		24			09SA820		18			09SB823		28
09SB412		24		41*	09SB516		25			09SA920		19			09SC023		30
09SB512		25		42*	09SB816		28			09SB020		20			09SC223		32
09SA213	13	12	28	37	09SC016		30			09SB220		22			09SC523		35
09SA413		14			09SC216		32		53	09SB420		24			09SC823		38
09SA613		16			09SA617	17	16	28	52	09SB520		25			09SA924	24	19	28
09SA813		18			09SA817		18			09SB820		28			09SB024		20
09SA913		19			09SA917		19			09SC020		30			09SB224		22
09SB013		20			09SB017		20			09SC220		32			09SB424		24
09SB213		22			09SB217		22			09SC520		35			09SB524		25
09SB413		24		42	09SB417		24			09SC820		38			09SB824		28
09SB513		25		42	09SB517		25			09SA621	21	16	28	68	09SC024		30
09SB813		28		45*	09SB817		28			09SA821		18			09SC224		32
09SA214	14	12	28	41	09SC017		30			09SA921		19			09SC524		35
09SA414		14			09SC217		32			09SB021		20			09SC824		38
09SA614		16			09SA618	18	16	28	56	09SB221		22			09SA925	25	19	28
09SA814		18			09SA818		18			09SB421		24			09SB025		20
09SA914		19			09SA918		19			09SB521		25			09SB225		22
09SB014		20			09SB018		20			09SB821		28			09SB425		24
09SB214		22			09SB218		22			09SC021		30			09SB525		25
09SB414		24			09SB418		24			09SC221		32			09SB825		28
09SB514		25			09SB518		25			09SC521		35			09SC025		30
09SB814		28		45	09SB818		28			09SC821		38			09SC225		32
09SA215	15	12	28	45	09SC018		30			09SA622	22	16	28	70	09SC525		35
09SA415		14			09SC218		32			09SA822		18			09SC825		38
09SA615		16			09SC518		35			09SA922		19

²¹J
