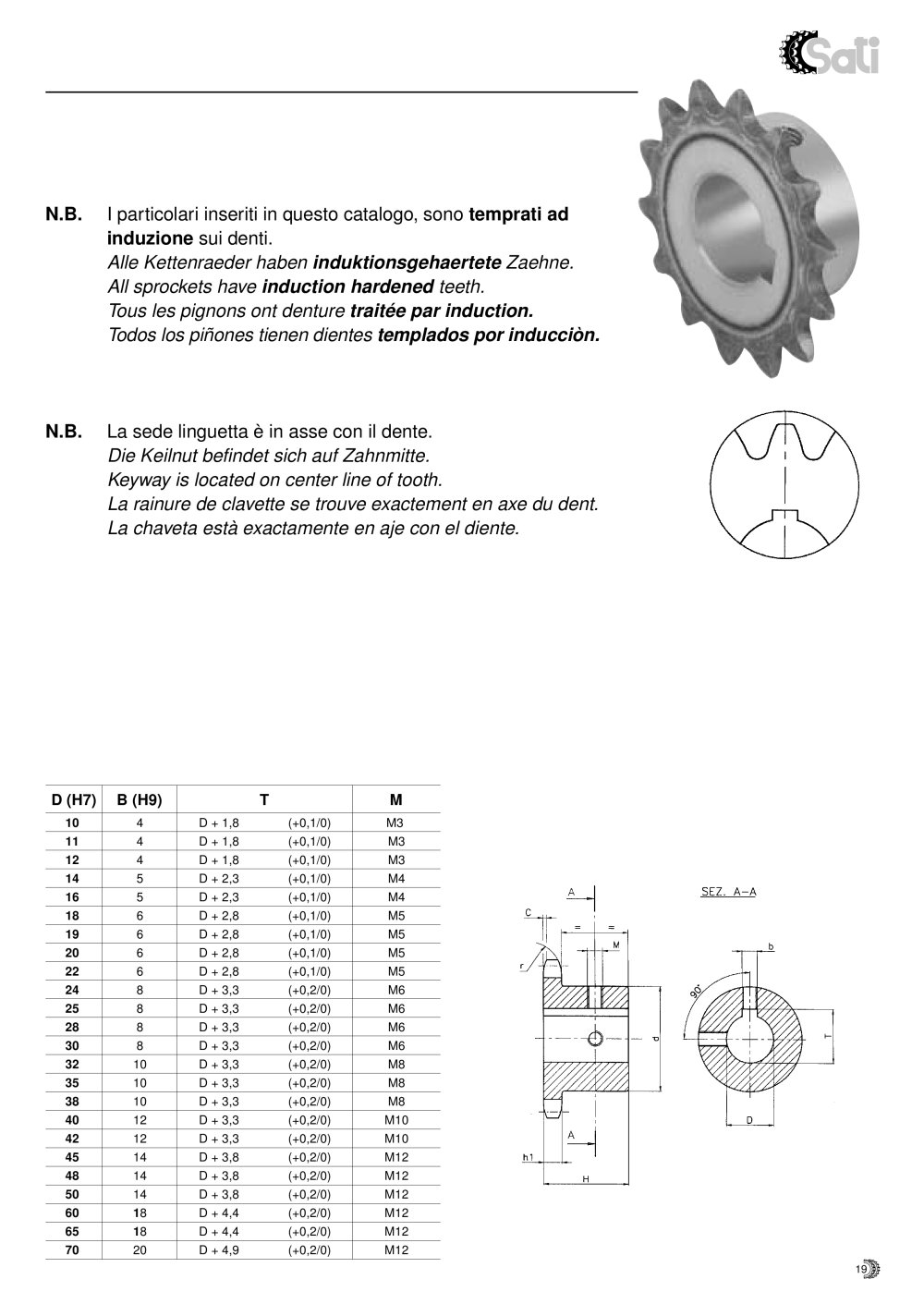

N.B. I particolari inseriti in questo catalogo, sono temprati adinduzione sui denti. Alle Kettenraeder haben induktionsgehaertete Zaehne.All sprockets have induction hardened teeth.Tous les pignons ont denture traitée par induction. Todos los piñones tienen dientes templados por inducciòn. N.B. La sede linguetta è in asse con il dente. Die Keilnut befindet sich auf Zahnmitte.Keyway is located on center line of tooth.La rainure de clavette se trouve exactement en axe du dent.La chaveta està exactamente en aje con el diente.

D (H7)B (H9)TM

10 4D + 1,8(+0,1/0)M3 11 4D + 1,8(+0,1/0)M3 12 4D + 1,8(+0,1/0)M3 14 5D + 2,3(+0,1/0)M4 16 5D + 2,3(+0,1/0)M4 18 6D + 2,8(+0,1/0)M5 19 6D + 2,8(+0,1/0)M5 20 6D + 2,8(+0,1/0)M5 22 6D + 2,8(+0,1/0)M5 24 8D + 3,3(+0,2/0)M6 25 8D + 3,3(+0,2/0)M6 28 8D + 3,3(+0,2/0)M6 30 8D + 3,3(+0,2/0)M6 32 10D + 3,3(+0,2/0)M8 35 10D + 3,3(+0,2/0)M8 38 10D + 3,3(+0,2/0)M8 40 12D + 3,3(+0,2/0)M10 42 12D + 3,3(+0,2/0)M10 45 14D + 3,8(+0,2/0)M12 48 14D + 3,8(+0,2/0)M12 50 14D + 3,8(+0,2/0)M12 601 8D + 4,4(+0,2/0)M12 651 8D + 4,4(+0,2/0)M12 70 20D + 4,9(+0,2/0)M12
19
