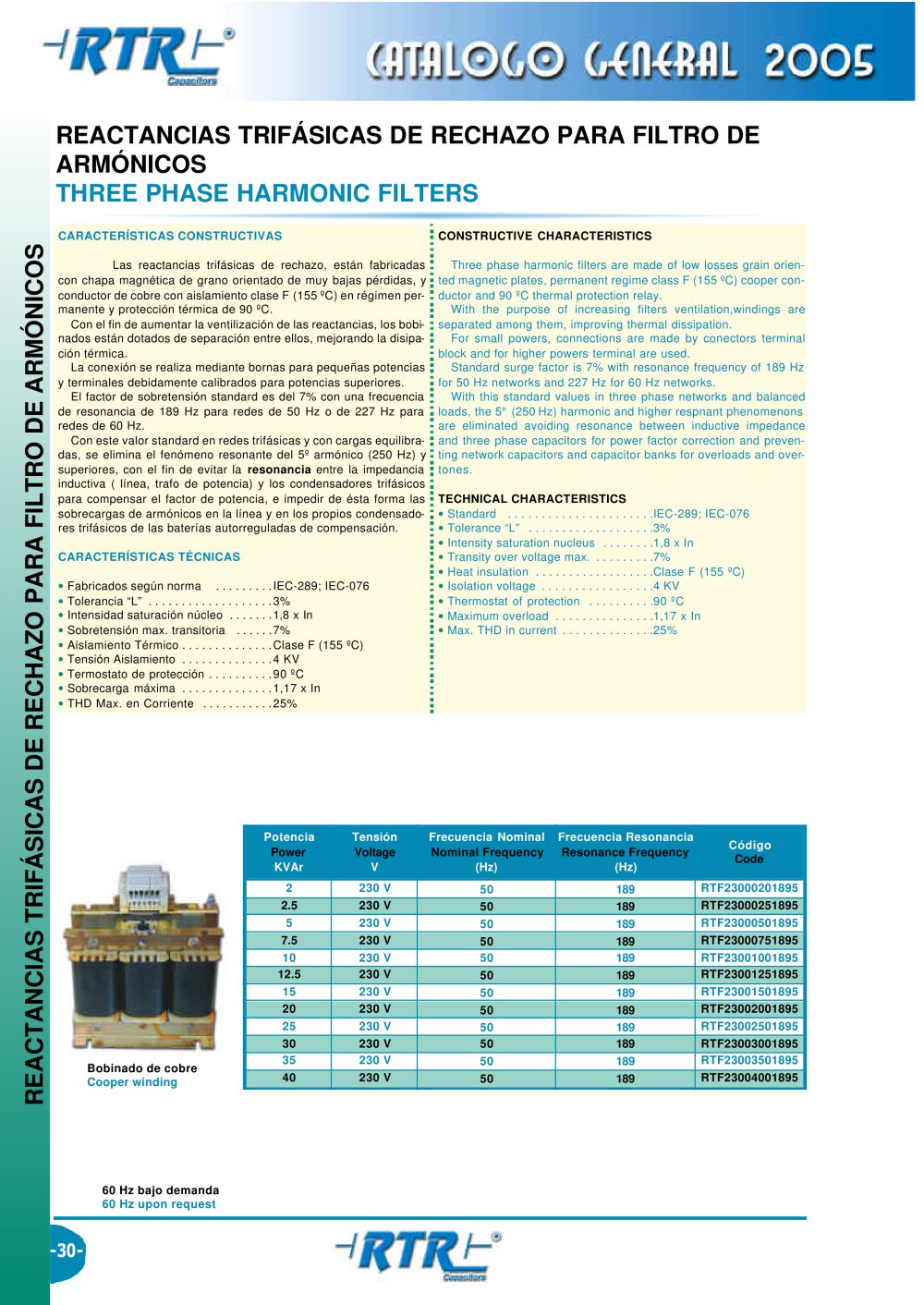

REACTANCIAS TRIFÁSICAS DE RECHAZO PARA FILTRO DEARMÓNICOS THREE PHASE HARMONIC SEPARATORS

CARACTERÍSTICAS CONSTRUCTIVAS CONSTRUCTIVE CHARACTERISTICS Las reactancias trifásicas de rechazo, están fabricadascon chapa magnética de grano orientado de muy bajas pérdidas, y conductor de cobre con aislamiento clase F(155 ºC) en régimen per-manente y protección térmica de 90 ºC.Con el fin de aumentar la ventilización de las reactancias, los bobi-nados están dotados de separación entre ellos, mejorando la disipa-ción térmica.La conexión se realiza mediante bornas para pequeñas potenciasy terminales debidamente calibrados para potencias superiores.El factor de sobretensión standard es del 7% con una frecuenciade resonancia de 189 Hz para redes de 50 Hz o de 227 Hz pararedes de 60 Hz.Con este valor standard en redes trifásicas y con cargas equilibra-das, se elimina el fenómeno resonante del 5º armónico (250 Hz) ysuperiores, con el fin de evitar la Three phase harmonic filters are made of low losses grain orien-ted magnetic boards, permanent regime class F (155 ºC) cooper con- ductor and 90 ºC thermal protection relay.With the purpose of increasing filters ventilation,windings areseparated among them, improving thermal dissipation.For small powers, connections are made by conectors terminalblock and for higher powers terminal are used.Standard surge factor is 7% with resonance frequency of 189 Hzfor 50 Hz networks and 227 Hz for 60 Hz networks.With this standard values in three phase networks and balancedloads, the 5
th (250Hz) harmonic and higher respnant phenomenonsare eliminated avoiding resonance between inductive impedanceand three phase capacitors supplier for power factor correction and preven-ting network capacitors and capacitor banks for overloads and over-tones. resonancia entre la impedanciainductiva ( línea, trafo de potencia) y los condensadores trifásicospara compensar el factor de potencia, e impedir de ésta forma las sobrecargas de armónicos en la línea y en los propios condensado-res trifásicos de las baterías autorreguladas de compensación. CARACTERÍSTICAS TÉCNICAS TECHNICAL CHARACTERISTICS ? Standard . . . . . . . . . . . . . . . . . . . . . .IEC-289; IEC-076 ? Tolerance “L” . . . . . . . . . . . . . . . . . . .3% ? Intensity saturation nucleus . . . . . . . .1,8 x In ? Transity over voltage max. . . . . . . . . .7% ? Heat insulation . . . . . . . . . . . . . . . . . .Clase F (155 ºC) ? Fabricados según norma . . . . . . . . .IEC-289; IEC-076 ? Isolation voltage . . . . . . . . . . . . . . . . .4 KV ? Tolerancia “L” . . . . . . . . . . . . . . . . . . .3% ? Thermostat specifications of protection . . . . . . . . . .90 ºC ? Intensidad saturación núcleo . . . . . . .1,8 x In ? Maximum overload . . . . . . . . . . . . . . .1,17 x In ? Sobretensión max. transitoria . . . . . .7% ? Max. THD in current . . . . . . . . . . . . . .25% ? Aislamiento Térmico . . . . . . . . . . . . . .Clase F (155 ºC) ? Tensión Aislamiento . . . . . . . . . . . . . .4 KV ? Termostato de protección . . . . . . . . . .90 ºC ? Sobrecarga máxima . . . . . . . . . . . . . .1,17 x In ? THD Max. en Corriente . . . . . . . . . . .25% PotenciaPowerKVAr TensiónVoltageV Frecuencia NominalNominal Frequency(Hz) Frecuencia ResonanciaResonance Frequency (Hz) CódigoCode 2 230 V 50 189 RTF23000201895 2.5 230 V 50 189 RTF23000251895 5 230 V 50 189 RTF23000501895 7.5 230 V 50 189 RTF23000751895 10 230 V 50 189 RTF23001001895 12.5 230 V 50 189 RTF23001251895 15 230 V 50 189 RTF23001501895 20 230 V 50 189 RTF23002001895 25 230 V 50 189 RTF23002501895 30 230 V 50 189 RTF23003001895 35 230 V 50 189 RTF23003501895 40 230 V 50 189 RTF23004001895
REACTANCIAS TRIFÁSICAS DE RECHAZO PARA FILTRO DE ARMÓNICOS 60 Hz bajo demanda 60 Hz upon request Bobinado de cobreCooper winding
