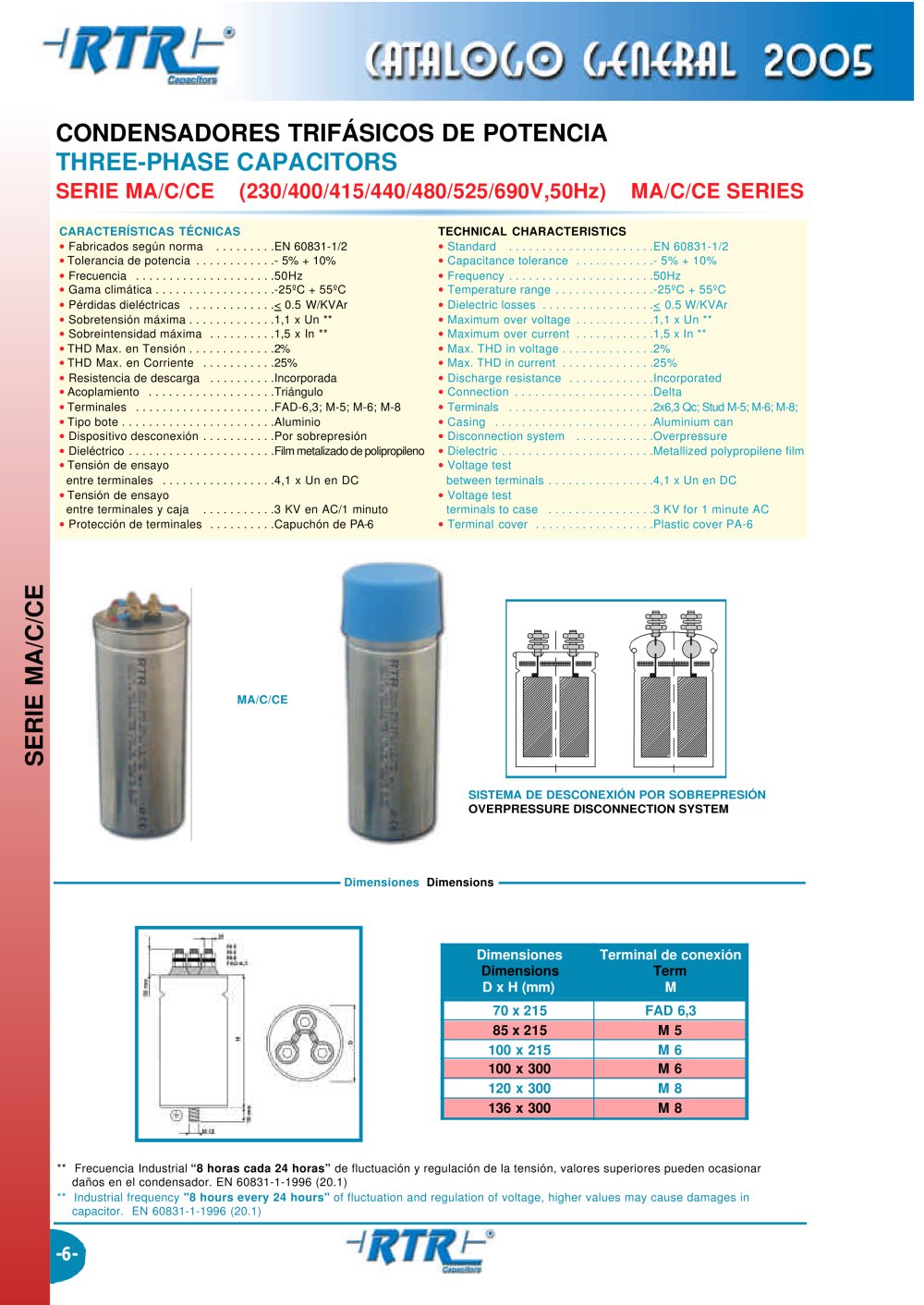

CONDENSADORES TRIFÁSICOS DE POTENCIATHREE-PHASE CAPACITORS

SERIE MA/C/CE (230/400/415/440/480/525/690V,50Hz) MA/C/CE SERIES

CARACTERÍSTICAS TÉCNICAS TECHNICAL CHARACTERISTICS ? Fabricados según norma . . . . . . . . .EN 60831-1/2 ? Standard . . . . . . . . . . . . . . . . . . . . . .EN 60831-1/2 ? Tolerancia de potencia . . . . . . . . . . . .- 5% + 10% ? Capacitance tolerance . . . . . . . . . . . .- 5% + 10% ? Frecuencia . . . . . . . . . . . . . . . . . . . . .50Hz ? Frequency . . . . . . . . . . . . . . . . . . . . . .50Hz ? Gama climática . . . . . . . . . . . . . . . . . .-25ºC + 55ºC ? Temperature range . . . . . . . . . . . . . . .-25ºC + 55ºC ? Pérdidas dieléctricas . . . . . . . . . . . . .
SERIE MA/C/CE SISTEMA DE DESCONEXIÓN POR SOBREPRESIÓNOVERPRESSURE DISCONNECTION SYSTEM DimensionesDimensions

DimensionesDimensionsD x H (mm) Terminal de conexiónTermM 70 x 215 FAD 6,3 85 x 215 M 5 100 x 215 M 6 100 x 300 M 6 120 x 300 M 8 136 x 300 M 8

** Frecuencia Industrial “8 horas cada 24 horas” de fluctuación y regulación de la tensión, valores superiores pueden ocasionardaños en el condensador. EN 60831-1-1996 (20.1)** Industrial frequency "8 hours every 24 hours" of fluctuation and regulation of voltage, higher values may cause damages incapacitor. EN 60831-1-1996 (20.1)

-6-
