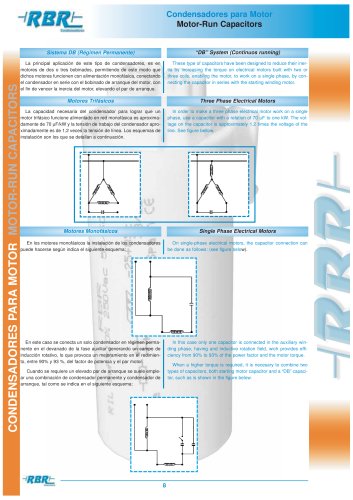

Condensadores para MotorMotor-Run Capacitors

Sistema DB (Rgimen Permanente) DB铔 System (Continuos running) >
F to one kW. The vol-tage on the capacitor is approximately 1.2 times the voltage of the
line. See figure bellow.
La principal aplicaciճn de este tipo de condensadores, es enmotores de dos o tres bobinados, permitiendo de este modo quedichos motores funcionen con alimentacin monofsica, conectandoel condensador en serie con el bobinado de arranque del motor, con
el fin de vencer la inercia del motor, elevando el par de arranque.These type of capacitors have been designed to reduce their iner-tia by increasing the torque on electrical motors built with two or
three coils, enabling the motor, to work on a single phase, by con-
necting the capacitor in series with the starting winding motor.
En los motores monof㡡sicos la instalacin de los condensadorespuede hacerse segn indica el siguiente esquema:On single-phase electrical motors, the capacitor connection canbe done as follows: (see figure below).
En este caso se conecta un solo condensador en r㺩gimen perma-nente en el devanado de la fase auxiliar generando un campo de
induccin rotativo, lo que provoca un mejoramiento en el redimien-
to, entre 90% y 93 %, del factor de potencia y el par motor.Cuando se requiere un elevado par de arranque se suele emple-ar una combinacin de condensador permanente y condensador de
arranque, tal como se indica en el siguiente esquema:In this case only one capacitor is connected in the auxiliary win-ding phase, having and inductive rotation field, wich provides effi-
ciency from 90% to 93% of the power factor and the motor torque.When a higher torque is required, it is necesary to combine twotypes of capacitors, both starting motor capacitor and a 㳓DB capaci-
tor, such as is shown in the figure below. Motores Trifԡsicos Three Phase Electrical Motors >
La capacidad necesaria del condensador para lograr que unmotor trifsico funcione alimentado en red monofsica es aproxima-
damente de 70 ᡵ F/kW y la tensin de trabajo del condensador apro-ximadamente es de 1,2 veces la tensin de l㳭nea. Los esquemas de
instalacin son los que se detallan a continuacin.In order to make a three phase electrical motor work on a singlephase, use a capacitor with a relation of 70 Motores Monof㳡sicos Single Phase Electrical Motors >
CONDENSADORES PARAMOTOR MOTOR-RUN CAPACITORS

8
