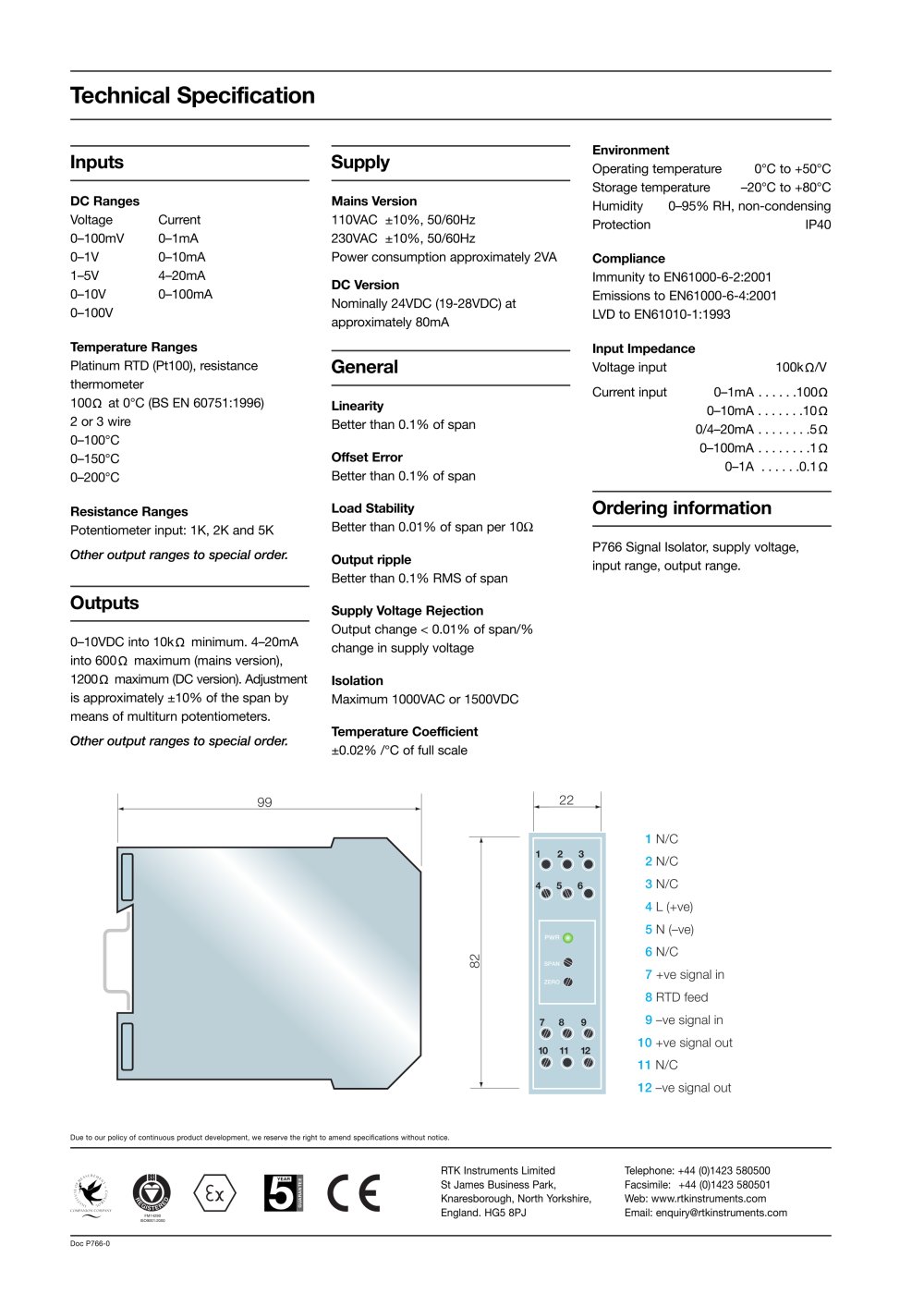

| Technical Specification | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment Operating temperature 0°C to +50°C Storage temperature -20°C to +80°C Humidity 0-95% RH, non-condensing Protection IP40 Compliance Immunity to EN61000-6-2:2001 Emissions to EN61000-6-4:2001 LVD to EN61010-1:1993 Input Impedance Voltage input 100kü/V Current input 0-1mA......100Q 0-10mA.......10Q 0/4-20mA........5 £2 0-100mA........1Q 0-1A......0.1 Q | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Supply | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Inputs | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DC Ranges Voltage Current 0-100mV 0-1mA 0-1V 0-10mA 1-5V 4-20mA 0-10V 0-100mA 0-100V Temperature Ranges Platinum RTD (Pt100), resistance thermometer 1000 at 0°C (BS EN 60751:1996) 2 or 3 wire 0-100°C 0-150°C 0-200°C Resistance Ranges Potentiometer input: 1K, 2K and 5K Other output ranges to special order. | Mains Version 110VAC ±10%, 50/60Hz 230VAC ±10%, 50/60Hz Power consumption approximately 2VA DC Version Nominally 24VDC (19-28VDC) at approximately 80mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linearity Better than 0.1% of span Offset Error Better than 0.1% of span Load Stability Better than 0.01% of span per 10£1 Output ripple Better than 0.1% RMS of span Supply Voltage Rejection Output change < 0.01% of span/% change in supply voltage Isolation Maximum 1000VAC or 1500VDC Temperature Coefficient ±0.02% /°C of full scale | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ordering information P766 Signal Isolator, supply voltage, input range, output range. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outputs | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0-10VDC into 10kn minimum. 4-20mA into 600Q maximum (mains version), 1200fi maximum (DC version). Adjustment is approximately ±10% of the span by means of multiturn potentiometers. Other output ranges to special order. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 99 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Due to our policy of continuous product development, we reserve the right to amend specifications without notice. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RTK Instruments Limited Telephone: +44 (0)1423 580500 St James Business Park, Facsimile: +44 (0)1423 580501 Knaresborough, North Yorkshire, Web: www.rtkinstruments.com England. HG5 8PJ Email: enquiry@rtkinstruments.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Doc P766-0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
