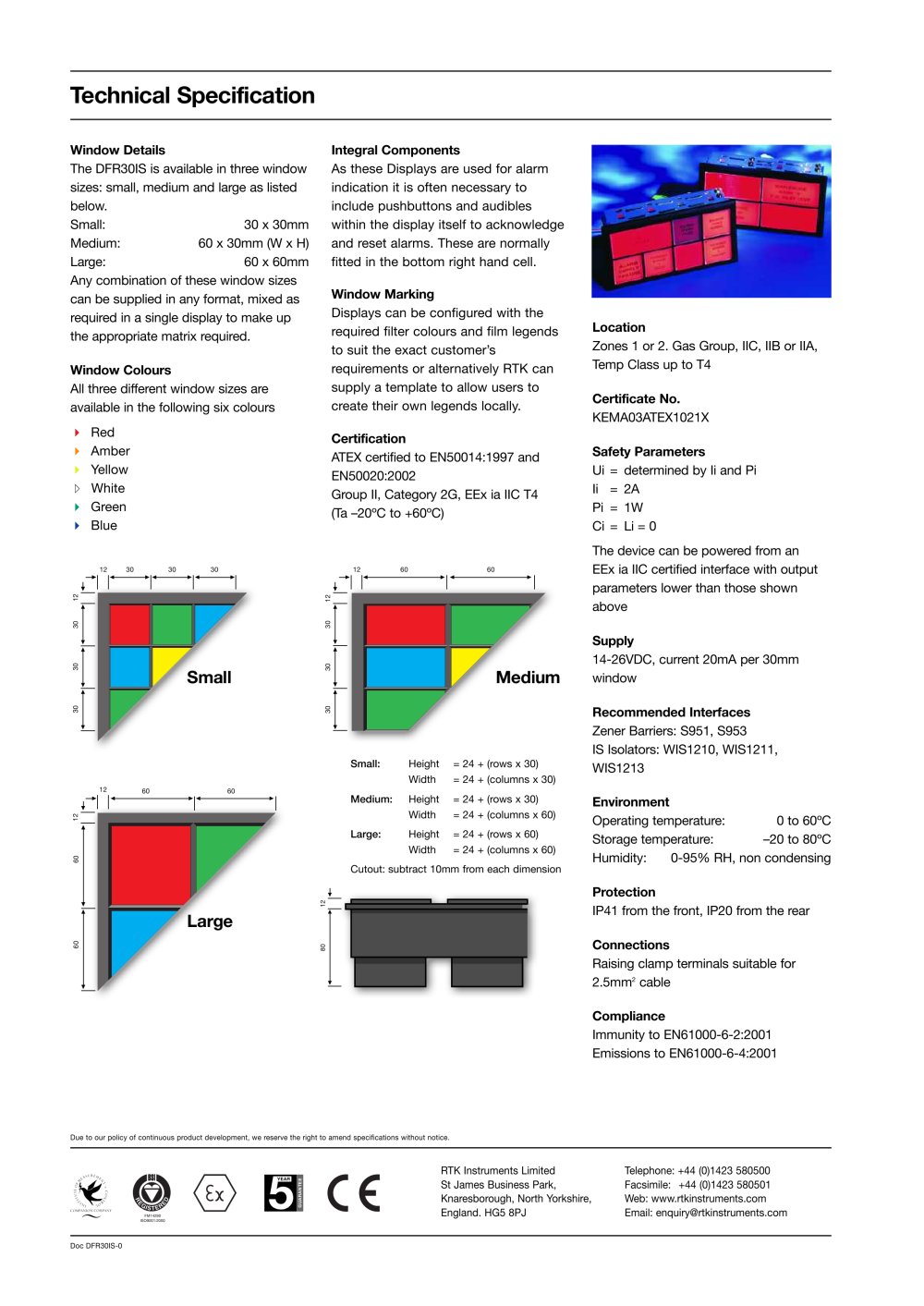

| Technical Specification | |||||||||||||||||||||||||||||||||||||||||||||||
| Window Details The DFR30IS is available in three window sizes: small, medium and large as listed below. Small: 30 x 30mm Medium: 60 x 30mm (W x H) Large: 60 x 60mm Any combination of these window sizes can be supplied in any format, mixed as required in a single display to make up the appropriate matrix required. Window Colours All three different window sizes are available in the following six colours ► Red ► Amber ► Yellow White ► Green ► Blue | Integral Components As these Displays are used for alarm indication it is often necessary to include pushbuttons and audibles within the display itself to acknowledge and reset alarms. These are normally fitted in the bottom right hand cell. Window Marking Displays can be configured with the required filter colours and film legends to suit the exact customer's requirements or alternatively RTK can supply a template to allow users to create their own legends locally. Certification ATEX certified to EN50014:1997 and EN50020:2002 Group II, Category 2G, EEx ia IIC T4 (Ta -20°C to +60°C) | ||||||||||||||||||||||||||||||||||||||||||||||
| Location Zones 1 or 2. Gas Group, IIC, IIB or IIA, Temp Class up to T4 Certificate No. KEMA03ATEX1021X Safety Parameters Ui = determined by Ii and Pi Ii = 2A Pi = 1W Ci = Li = 0 The device can be powered from an EEx ia IIC certified interface with output parameters lower than those shown above Supply 14-26VDC, current 20mA per 30mm window Recommended Interfaces Zener Barriers: S951, S953 IS Isolators: WIS1210, WIS1211, WIS1213 Environment Operating temperature: 0 to 60°C Storage temperature: -20 to 80°C Humidity: 0-95% RH, non condensing Protection IP41 from the front, IP20 from the rear Connections Raising clamp terminals suitable for 2.5mm2 cable | |||||||||||||||||||||||||||||||||||||||||||||||
| 12 30 30 30 | 12 60 | 60 | |||||||||||||||||||||||||||||||||||||||||||||
| CO | |||||||||||||||||||||||||||||||||||||||||||||||
| CO | |||||||||||||||||||||||||||||||||||||||||||||||
| CO | |||||||||||||||||||||||||||||||||||||||||||||||
| Medium | |||||||||||||||||||||||||||||||||||||||||||||||
| CO | |||||||||||||||||||||||||||||||||||||||||||||||
| :0 | |||||||||||||||||||||||||||||||||||||||||||||||
| Small: | Height Width | = 24 + (rows x 30) = 24 + (columns x 30) | |||||||||||||||||||||||||||||||||||||||||||||
| 12 60 n i:— | |||||||||||||||||||||||||||||||||||||||||||||||
| 60 | |||||||||||||||||||||||||||||||||||||||||||||||
| Medium: | Height Width Height Width | = 24 + (rows x 30) | |||||||||||||||||||||||||||||||||||||||||||||
| = 24 + (columns x 60) | |||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||
| Large: | = 24 + (rows x 60) | ||||||||||||||||||||||||||||||||||||||||||||||
| = 24 + (columns x 60) | |||||||||||||||||||||||||||||||||||||||||||||||
| Cutout: subtract 10mm from each dimension | |||||||||||||||||||||||||||||||||||||||||||||||
| LI | |||||||||||||||||||||||||||||||||||||||||||||||
| Compliance Immunity to EN61000-6-2:2001 Emissions to EN61000-6-4:2001 | |||||||||||||||||||||||||||||||||||||||||||||||
| Due to our policy of continuous product development, we reserve the right to amend specifications without notice. | |||||||||||||||||||||||||||||||||||||||||||||||
| RTK Instruments Limited Telephone: +44 (0)1423 580500 St James Business Park, Facsimile: +44 (0)1423 580501 Knaresborough, North Yorkshire, Web: www.rtkinstruments.com England. HG5 8PJ Email: enquiry@rtkinstruments.com | |||||||||||||||||||||||||||||||||||||||||||||||
| Doc DFR30IS-0 | |||||||||||||||||||||||||||||||||||||||||||||||
