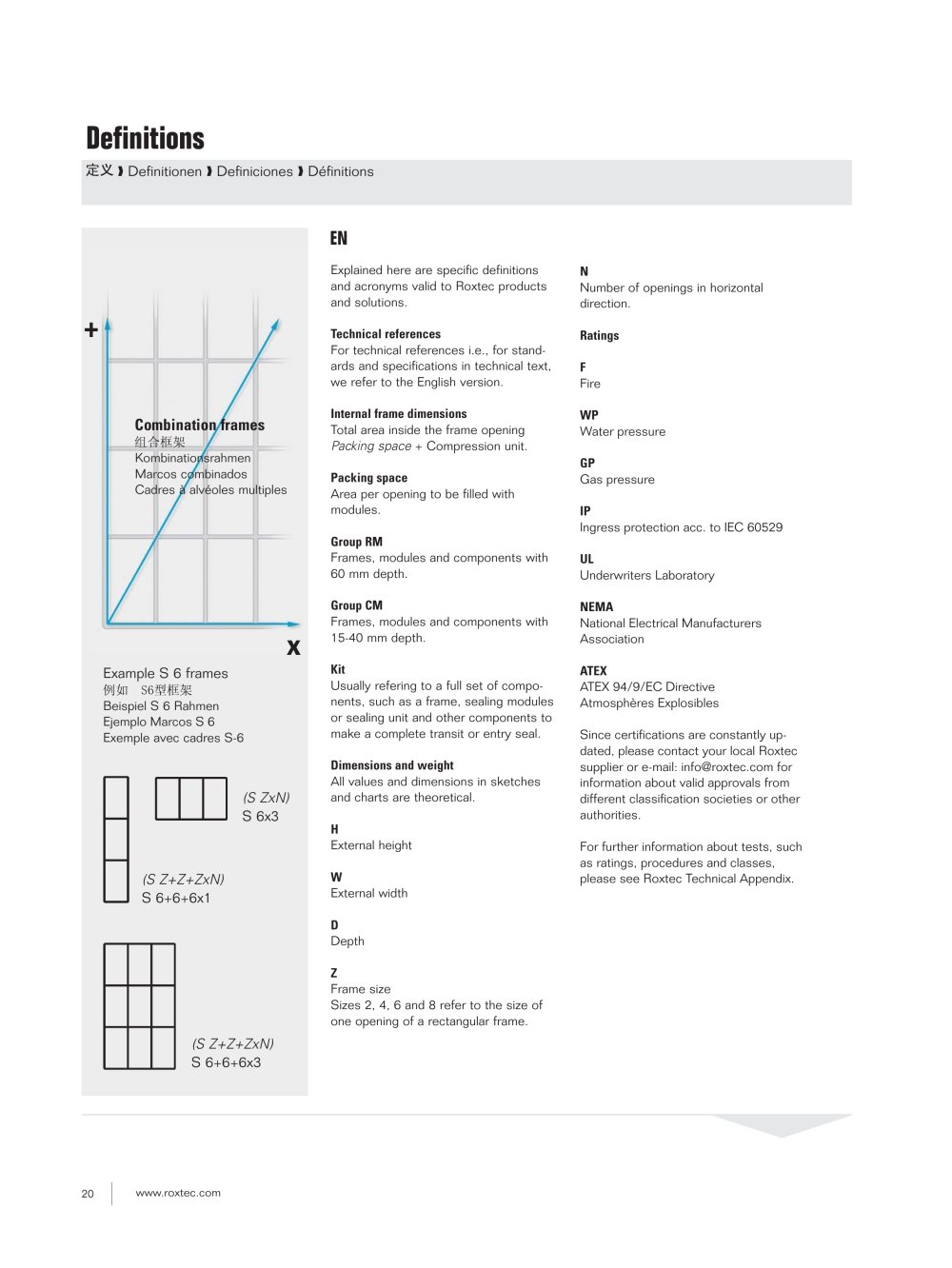

20 www.roxtec.com Definitions . Definitionen . Definiciones . Définitions A continuación se explican acrónimos y definiciones específicas válidas para los productos y soluciones de Roxtec. Referencias técnicas Para referencias técnicas, como por ejemplo los estándares y las especificaciones en textos técnicos, nos basaremos en la versión inglesa. Dimensiones interiores de los marcos Espacio total dentro del hueco del marco Espacio útil de sellado + unidad de compresión Espacio útil de sellado Espacio por hueco para ser rellenado con módulos Grupo RM Marcos, módulos y componentes con 60 mm de profundidad Grupo CM Marcos, módulos y componentes con 15-40 mm de profundidad Kit Suele hacer referencia a un conjunto completo de componentes, como un marco, módulos de sellado o unidad de sellado y otros componentes para un sellado completo de la entrada o el pasamuros Dimensiones y peso Todos los valores y las dimensiones de los cuadros y gráficos son teóricas H Altura externa W Anchura externa D Tiefe Z Rahmengrößen Die Größen 2, 4, 6 und 8 beziehen sich auf das Öffnungsmaß eines rechteckigen Rahmens. N Anzahl der horizontalen Öffnungen Anforderungen F Feuer WP Wasserdruck GP Gasdruck IP IP-Schutzarten gemäß IEC 60529 UL Underwriters Laboratory NEMA National Electrical Manufactures Association ATEX ATEX 94/9/EC Directive Atmosphères Explosibles Da die Zertifikate ständig erneuert werden, kontaktieren Sie bitte Ihre Roxtec Vertretung oder senden Sie eine E-Mail an info@roxtec.com, um sich über gültige Zulassungen verschiedener Klassifikationsgesellschaften oder anderer Behörden zu informieren. Weitere Informationen zu Tests wie Anforderungen, Verfahren oder Klassifizierungen finden Sie im technischen Anhang. DE ES Hier werden die im Zusammenhang mit Roxtec-Produkten und –lösungen verwendeten Begriffe und Abkürzungen erklärt. Technische Referenzen Bei der Angabe technischer Referenzen, wie z. B. Normen und Spezifikationen in technischen Texten, beziehen wir uns auf die englische Version. Innere Rahmenabmessungen Gesamtbereich des Inneren der Rahmenöffnung Belegraum + Kompressionseinheit Belegraum Öffnungsbereich der mit Modulen bestückt wird Gruppe RM Rahmen, Module und Komponenten mit 60 mm Tiefe. Gruppe CM Rahmen, Module und Komponenten mit 15-40 mm Tiefe. Kit Bezieht sich im Allgemeinen auf einen vollständigen Satz von Komponenten, wie z. B. einen Rahmen, Abdichtungsmodule oder Abdichteinheit und andere benötigte Komponenten für eine vollständige Durchführungslösung. Kompaktrahmen Die Tiefe beträgt immer 30 mm, 1.181”, sofern nichts anderes angegeben ist. Abmessungen und Gewicht Alle angegebenen Werte und Maße in Skizzen und Tabellen sind rechnerische Werte. H Äußere Höhe W Äußere Breite
