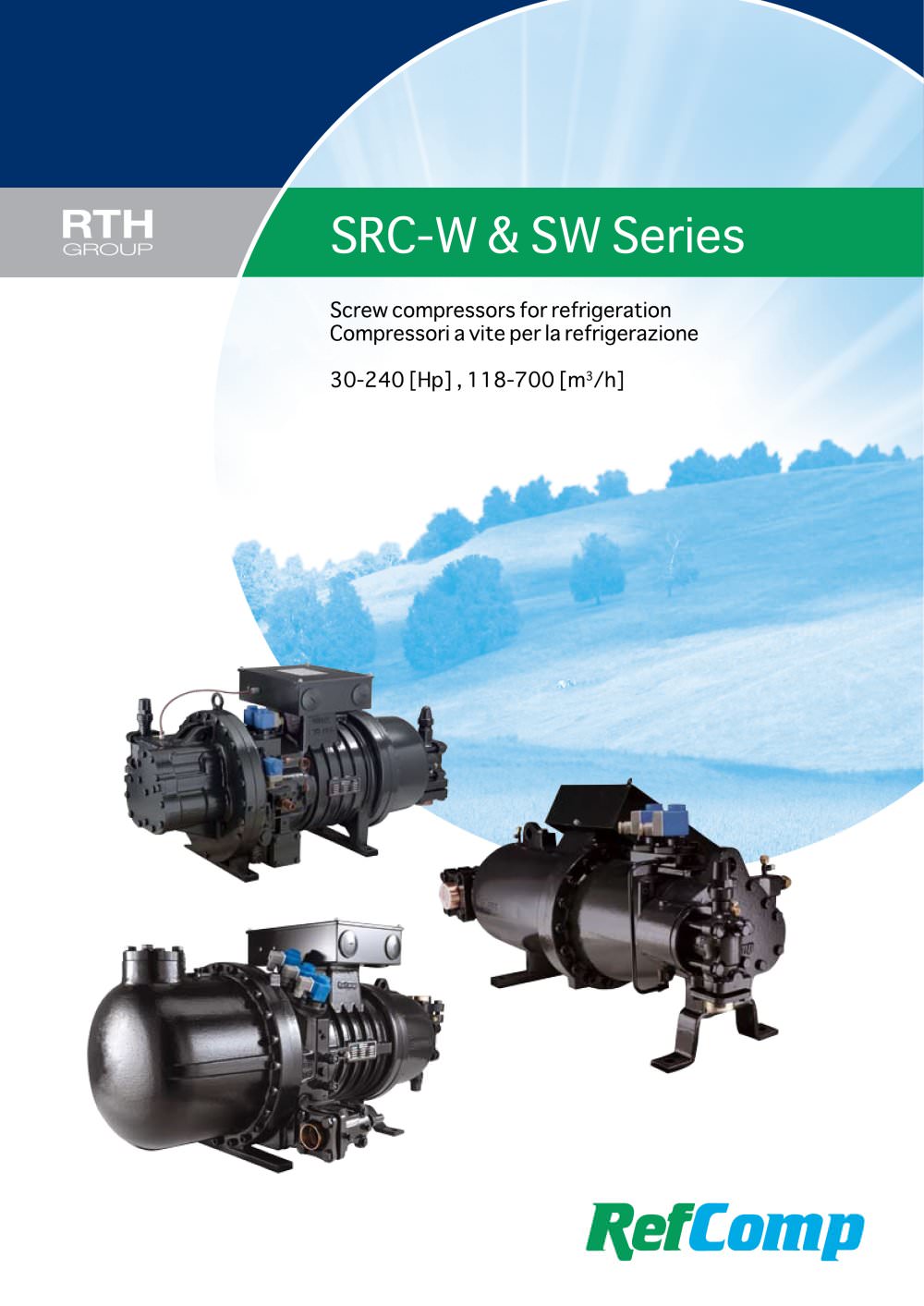

Screw compressons for rfrigration Compressori a vite per la ref rigerazione 30-240 [Hp], 118-700 [mVh] RefComp

2 SRC-W 3 COMPRESSOR - COMPRESSORE S W 1 H 4000 SRC W S 070 COMPRESSOR TYPE / TIPO COMPRESSORE S Semi-hermetic / semi-ermetico SRC Semi-hermetic / semi-ermetico SERIES / SERIE W Screw compressor / compressore a vite VERSION / VERSIONE 1 Only for SW models / Solo per modelli SW MOTOR SIZE / TAGLIA MOTORE H Full size electrical motor (Only for SW compressors) Motore elettrico taglia piena (Solo per compressori SW) S Full size electrical motor (Only for SRC-W compressors) Motore elettrico taglia piena (Solo per compressori SRC-W) L Small size electrical motor - motore elettrico di taglia ridotta...

4 SRC-W 5 SRC-WS 40 50 60 70 80 MODEL Nominal motor power Potenza nominale motore [Hp/kW] 40/30 50/37 60/45 70/52 80/60 Displacement at 50/60 [Hz] Volume spostato a 50/60 [Hz] [m3/hr] 118/142 150/180 175/210 205/246 237/284 Weight / Peso [Kg] 235 245 255 335 340 Discharge line, internal Ø Raccordo mandata, Ø interno [mm/inch] 42 / 1 5/8" 42 / 1 5/8" 42 / 1 5/8" 42 / 1 5/8" 42 / 1 5/8" Suction line, internal Ø Raccordo aspirazione, Ø interno [mm/inch] 54 / 2 1/8" 54 / 2 1/8" 54 / 2 1/8" 67 / 2 5/8" 67 / 2 5/8" Capacity control Modulazione capacità Step / Gradini: 100, 75, 50% (100, 50% on request...

20 21 1 2 6 11 7 9 4 5 8 Di= Suction Di= Discharge 10 n°4 fori Ø19 N.4 holes Ø19 n°2 ISO16 n°2 ISO63 (n°1 dalla parte opposta) (N.1 opposit side) Con manicotto aspirazione With suction bush 753 650 450 146 650 665 578 19 320 721 195 208 188 299 222 1464 297 677 8 509 179 505 1 Suction line Linea d’aspirazione 2 Discharge line Linea di scarico 3 Oil charge/drain valve 3/8” SAE-Flare Rubinetto carico/scarico olio 3/8 ” SAE Flare 4 Oil cooling connections ½” SAE Flare Connessioni raffreddamento olio ½” SAE- Flare 5 Oil pressure connection ¼” SAE Flare Pressione olio ¼” Flare 6 Oil sight glass Spia...
