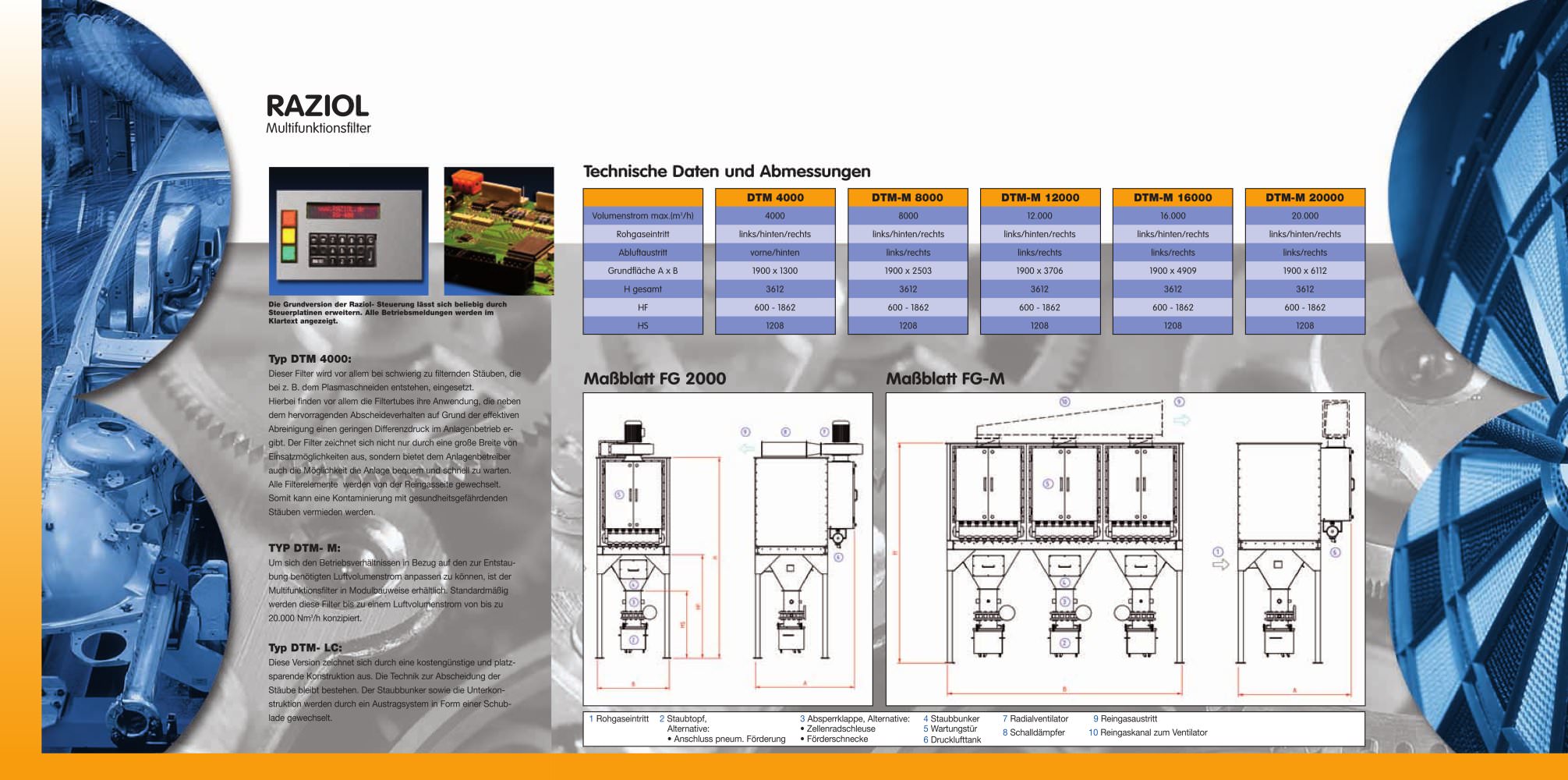

RAZIOL Multifunktionsfilter Technische Daten und Abmessungen Maßblatt FG 2000 Maßblatt FG-M DTM 4000 DTM-M 8000 DTM-M 12000 DTM-M 16000 DTM-M 20000 Volumenstrom max.(m3/h) Rohgaseintritt Abluftaustritt Grundfläche A x B H gesamt HF HS 4000 links/hinten/rechts vorne/hinten 1900 x 1300 3612 600 - 1862 1208 8000 links/hinten/rechts links/rechts 1900 x 2503 3612 600 - 1862 1208 12.000 links/hinten/rechts links/rechts 1900 x 3706 3612 600 - 1862 1208 16.000 links/hinten/rechts links/rechts 1900 x 4909 3612 600 - 1862 1208 20.000 links/hinten/rechts links/rechts 1900 x 6112 3612 600 - 1862 1208 Typ DTM 4000: Dieser Filter wird vor allem bei schwierig zu filternden Stäuben, die bei z. B. dem Plasmaschneiden entstehen, eingesetzt. Hierbei finden vor allem die Filtertubes ihre Anwendung, die neben dem hervorragenden Abscheideverhalten auf Grund der effektiven Abreinigung einen geringen Differenzdruck im Anlagenbetrieb ergibt. Der Filter zeichnet sich nicht nur durch eine große Breite von Einsatzmöglichkeiten aus, sondern bietet dem Anlagenbetreiber auch die Möglichkeit die Anlage bequem und schnell zu warten. Alle Filterelemente werden von der Reingasseite gewechselt. Somit kann eine Kontaminierung mit gesundheitsgefährdenden Stäuben vermieden werden. TYP DTM- M: Um sich den Betriebsverhältnissen in Bezug auf den zur Entstaubung benötigten Luftvolumenstrom anpassen zu können, ist der Multifunktionsfilter in Modulbauweise erhältlich. Standardmäßig werden diese Filter bis zu einem Luftvolumenstrom von bis zu 20.000 Nm3/h konzipiert. Typ DTM- LC: Diese Version zeichnet sich durch eine kostengünstige und platzsparende Konstruktion aus. Die Technik zur Abscheidung der Stäube bleibt bestehen. Der Staubbunker sowie die Unterkonstruktion werden durch ein Austragsystem in Form einer Schublade gewechselt. 1 Rohgaseintritt 2 Staubtopf, Alternative: • Anschluss pneum. Förderung 3 Absperrklappe, Alternative: • Zellenradschleuse • Förderschnecke 4 Staubbunker 5 Wartungstür 6 Drucklufttank 7 Radialventilator 8 Schalldämpfer 9 Reingasaustritt 10 Reingaskanal zum Ventilator Die Grundversion der Raziol- Steuerung lässt sich beliebig durch Steuerplatinen erweitern. Alle Betriebsmeldungen werden im Klartext angezeigt.
