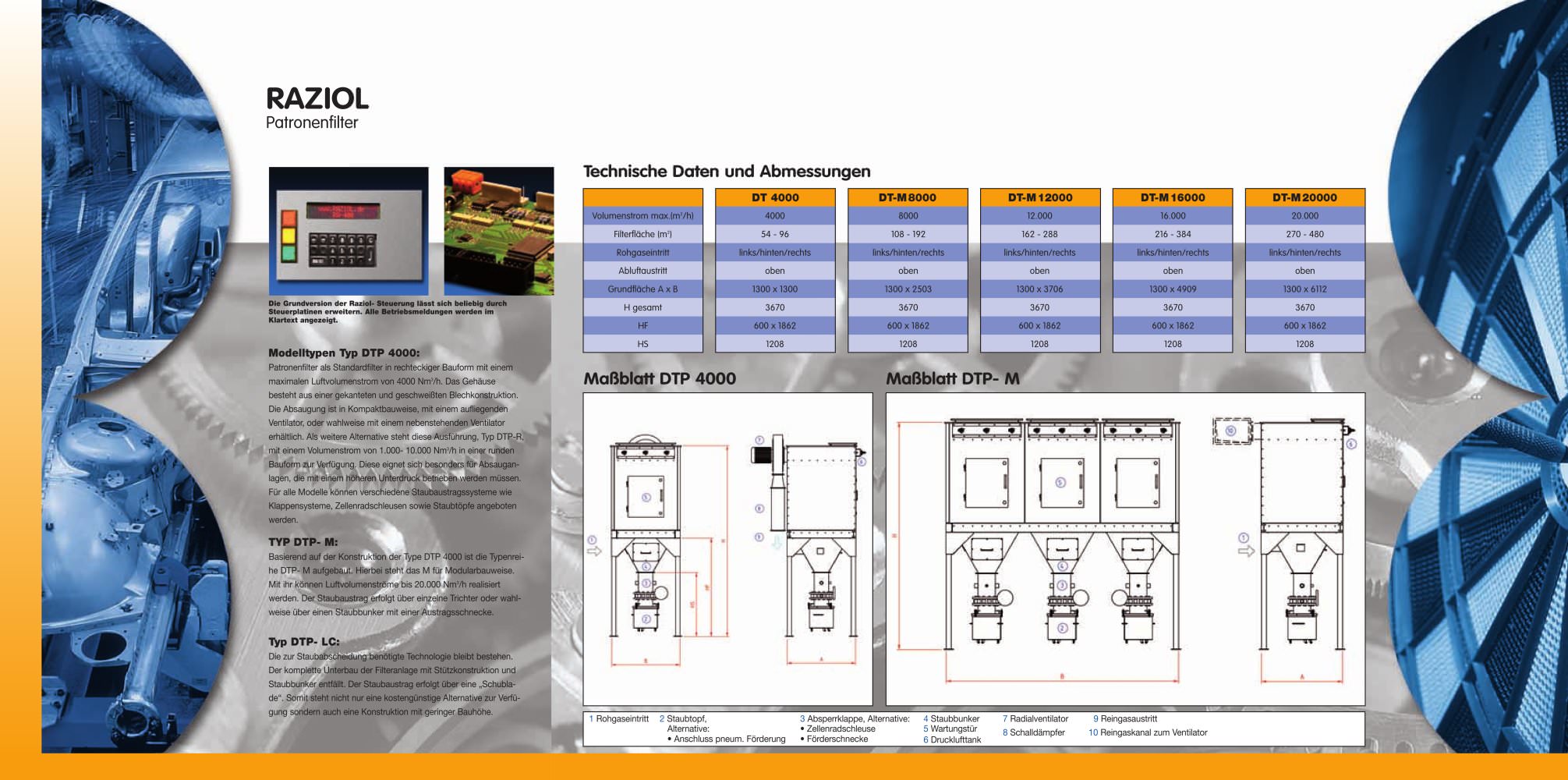

RAZIOL Patronenfilter Technische Daten und Abmessungen Maßblatt DTP 4000 Maßblatt DTP- M DT 4000 DT-M8000 DT-M12000 DT-M16000 DT-M20000 Volumenstrom max.(m2/h) Filterfläche (m2) Rohgaseintritt Abluftaustritt Grundfläche A x B H gesamt HF HS 4000 54 - 96 links/hinten/rechts oben 1300 x 1300 3670 600 x 1862 1208 8000 108 - 192 links/hinten/rechts oben 1300 x 2503 3670 600 x 1862 1208 12.000 162 - 288 links/hinten/rechts oben 1300 x 3706 3670 600 x 1862 1208 16.000 216 - 384 links/hinten/rechts oben 1300 x 4909 3670 600 x 1862 1208 20.000 270 - 480 links/hinten/rechts oben 1300 x 6112 3670 600 x 1862 1208 Die Grundversion der Raziol- Steuerung lässt sich beliebig durch Steuerplatinen erweitern. Alle Betriebsmeldungen werden im Klartext angezeigt. Modelltypen Typ DTP 4000: Patronenfilter als Standardfilter in rechteckiger Bauform mit einem maximalen Luftvolumenstrom von 4000 Nm3/h. Das Gehäuse besteht aus einer gekanteten und geschweißten Blechkonstruktion. Die Absaugung ist in Kompaktbauweise, mit einem aufliegenden Ventilator, oder wahlweise mit einem nebenstehenden Ventilator erhältlich. Als weitere Alternative steht diese Ausführung, Typ DTP-R, mit einem Volumenstrom von 1.000- 10.000 Nm3/h in einer runden Bauform zur Verfügung. Diese eignet sich besonders für Absauganlagen, die mit einem höheren Unterdruck betrieben werden müssen. Für alle Modelle können verschiedene Staubaustragssysteme wie Klappensysteme, Zellenradschleusen sowie Staubtöpfe angeboten werden. TYP DTP- M: Basierend auf der Konstruktion der Type DTP 4000 ist die Typenreihe DTP- M aufgebaut. Hierbei steht das M für Modularbauweise. Mit ihr können Luftvolumenströme bis 20.000 Nm3/h realisiert werden. Der Staubaustrag erfolgt über einzelne Trichter oder wahlweise über einen Staubbunker mit einer Austragsschnecke. Typ DTP- LC: Die zur Staubabscheidung benötigte Technologie bleibt bestehen. Der komplette Unterbau der Filteranlage mit Stützkonstruktion und Staubbunker entfällt. Der Staubaustrag erfolgt über eine „Schublade“. Somit steht nicht nur eine kostengünstige Alternative zur Verfügung sondern auch eine Konstruktion mit geringer Bauhöhe. 1 Rohgaseintritt 2 Staubtopf, Alternative: • Anschluss pneum. Förderung 3 Absperrklappe, Alternative: • Zellenradschleuse • Förderschnecke 4 Staubbunker 5 Wartungstür 6 Drucklufttank 7 Radialventilator 8 Schalldämpfer 9 Reingasaustritt 10 Reingaskanal zum Ventilator
