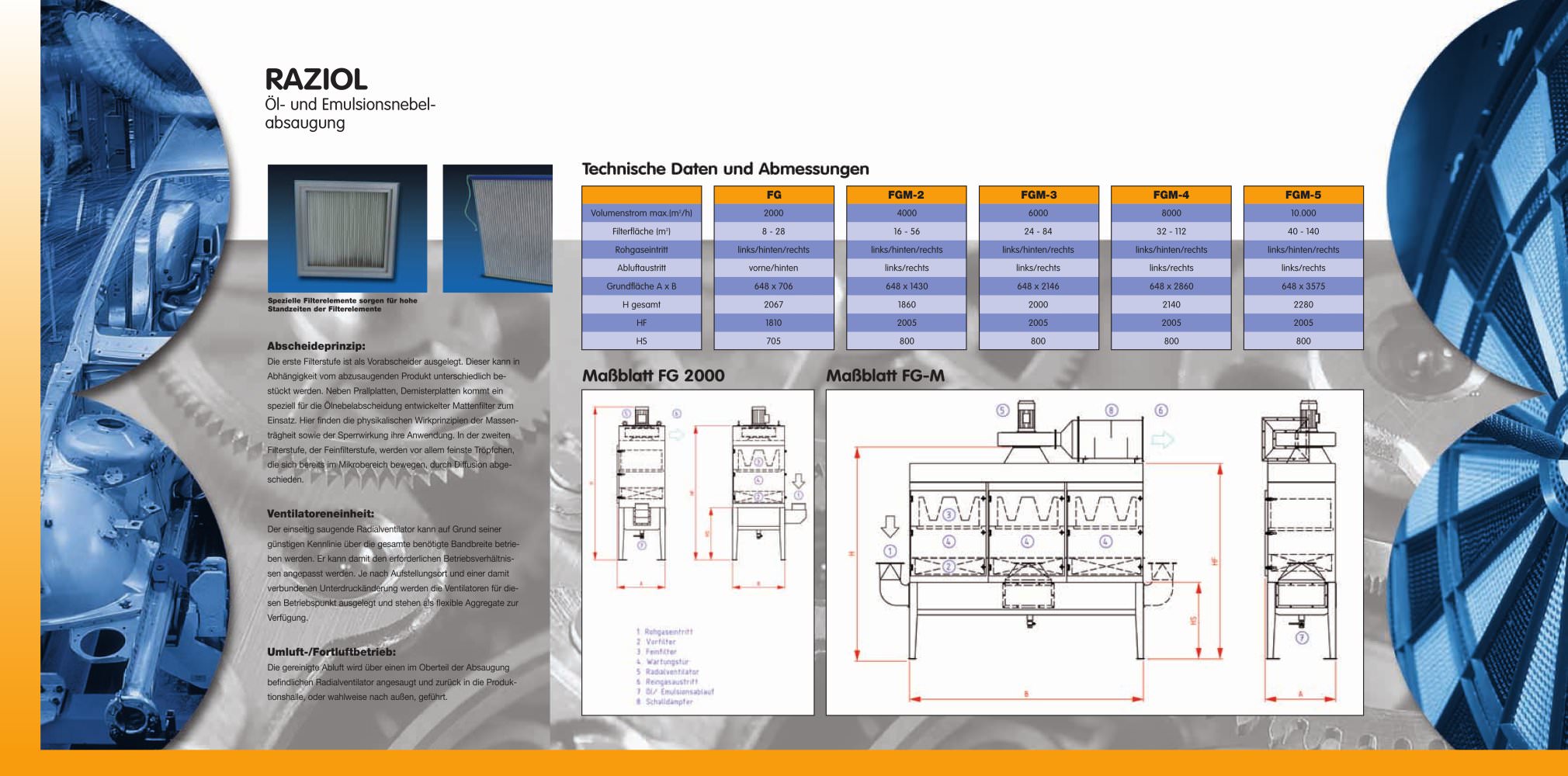

RAZIOL Öl- und Emulsionsnebelabsaugung Abscheideprinzip: Die erste Filterstufe ist als Vorabscheider ausgelegt. Dieser kann in Abhängigkeit vom abzusaugenden Produkt unterschiedlich bestückt werden. Neben Prallplatten, Demisterplatten kommt ein speziell für die Ölnebelabscheidung entwickelter Mattenfilter zum Einsatz. Hier finden die physikalischen Wirkprinzipien der Massenträgheit sowie der Sperrwirkung ihre Anwendung. In der zweiten Filterstufe, der Feinfilterstufe, werden vor allem feinste Tröpfchen, die sich bereits im Mikrobereich bewegen, durch Diffusion abgeschieden. Ventilatoreneinheit: Der einseitig saugende Radialventilator kann auf Grund seiner günstigen Kennlinie über die gesamte benötigte Bandbreite betrieben werden. Er kann damit den erforderlichen Betriebsverhältnissen angepasst werden. Je nach Aufstellungsort und einer damit verbundenen Unterdruckänderung werden die Ventilatoren für diesen Betriebspunkt ausgelegt und stehen als flexible Aggregate zur Verfügung. Umluft-/Fortluftbetrieb: Die gereinigte Abluft wird über einen im Oberteil der Absaugung befindlichen Radialventilator angesaugt und zurück in die Produktionshalle, oder wahlweise nach außen, geführt. Technische Daten und Abmessungen Maßblatt FG 2000 Maßblatt FG-M FG FGM-2 FGM-3 FGM-4 FGM-5 Volumenstrom max.(m2/h) Filterfläche (m2) Rohgaseintritt Abluftaustritt Grundfläche A x B H gesamt HF HS 2000 8 - 28 links/hinten/rechts vorne/hinten 648 x 706 2067 1810 705 4000 16 - 56 links/hinten/rechts links/rechts 648 x 1430 1860 2005 800 6000 24 - 84 links/hinten/rechts links/rechts 648 x 2146 2000 2005 800 8000 32 - 112 links/hinten/rechts links/rechts 648 x 2860 2140 2005 800 10.000 40 - 140 links/hinten/rechts links/rechts 648 x 3575 2280 2005 800 Spezielle Filterelemente sorgen für hohe Standzeiten der Filterelemente
