Text version of the page

MessingkoblingerBrass couplings

Isiflo Brass couplings - 26457 ISIFLO MESSINGPROGRAM / BRASS COUPLINGS - material/material

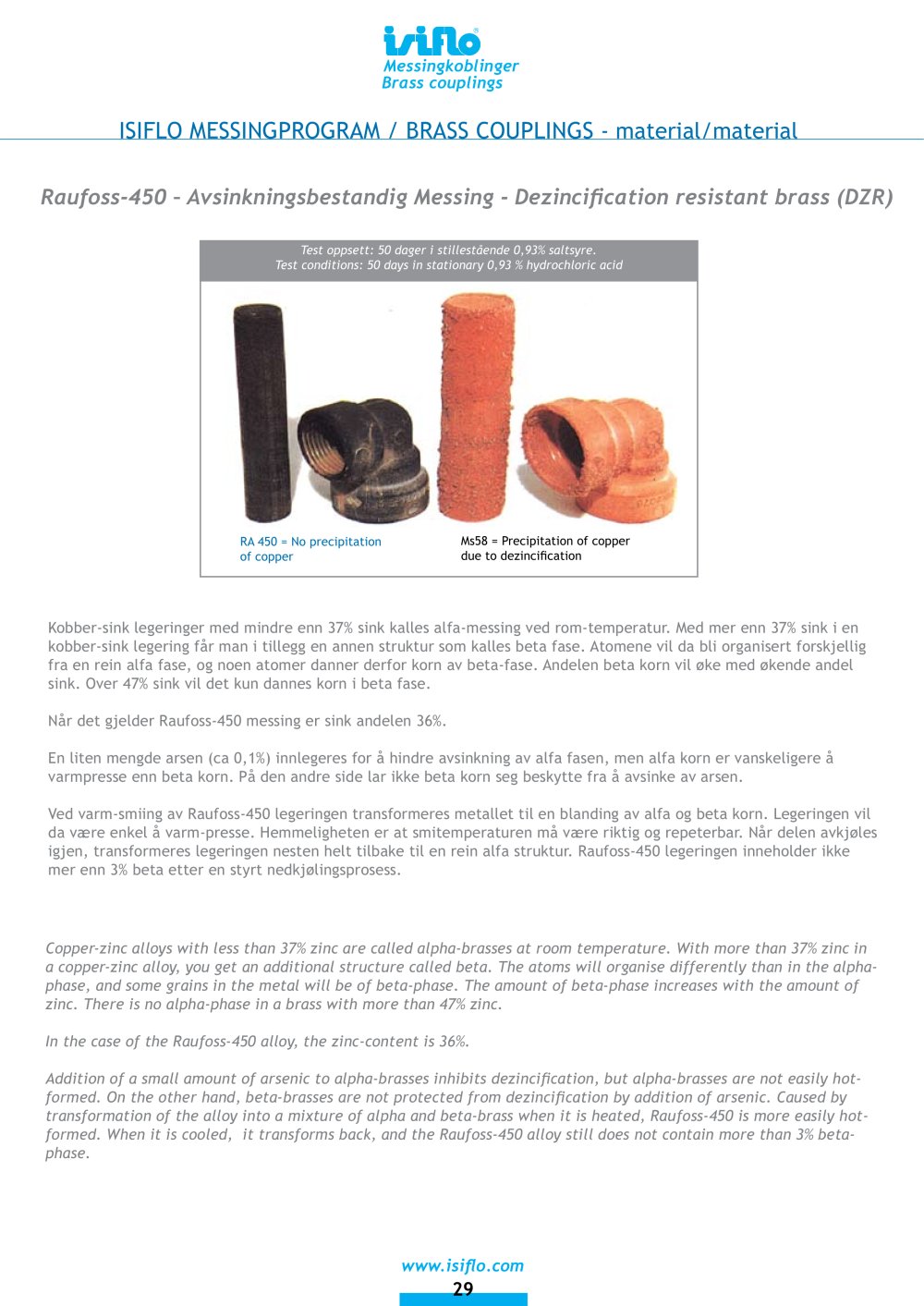

Raufoss-450 – Avsinkningsbestandig Messing - Dezincification resistant brass (DZR)

Test oppsett: 50 dager i stillestående 0,93% saltsyre.Test conditions: 50 days in stationary 0,93 % hydrochloric acid RA 450 = No precipitation of copper Ms58 = Precipitation of copper due to dezincification

Kobber-sink legeringer med mindre enn 37% sink kalles alfa-messing ved rom-temperatur. Med mer enn 37% sink i en kobber-sink legering får man i tillegg en annen struktur som kalles beta fase. Atomene vil da bli organisert forskjellig fra en rein alfa fase, og noen atomer danner derfor korn av beta-fase. Andelen beta korn vil øke med økende andel sink. Over 47% sink vil det kun dannes korn i beta fase.Når det gjelder Raufoss-450 messing er sink andelen 36%. En liten mengde arsen (ca 0,1%) innlegeres for å hindre avsinkning av alfa fasen, men alfa korn er vanskeligere å varmpresse enn beta korn. På den andre side lar ikke beta korn seg beskytte fra å avsinke av arsen.Ved varm-smiing av Raufoss-450 legeringen transformeres metallet til en blanding av alfa og beta korn. Legeringen vil da være enkel å varm-presse. Hemmeligheten er at smitemperaturen må være riktig og repeterbar. Når delen avkjøles igjen, transformeres legeringen nesten helt tilbake til en rein alfa struktur. Raufoss-450 legeringen inneholder ikke mer enn 3% beta etter en styrt nedkjølingsprosess. Copper-zinc alloys with less than 37% zinc are called alpha-brasses at room temperature. With more than 37% zinc in a copper-zinc alloy, you get an additional structure called beta. The atoms will organise differently than in the alpha- phase, and some grains in the metal will be of beta-phase. The amount of beta-phase increases with the amount of zinc. There is no alpha-phase in a brass with more than 47% zinc.In the case of the Raufoss-450 alloy, the zinc-content is 36%. Addition of a small amount of arsenic to alpha-brasses inhibits dezincification, but alpha-brasses are not easily hot-formed. On the other hand, beta-brasses are not protected from dezincification by addition of arsenic. Caused by transformation of the alloy into a mixture of alpha and beta-brass when it is heated, Raufoss-450 is more easily hot- formed. When it is cooled, it transforms back, and the Raufoss-450 alloy still does not contain more than 3% beta- phase.

www.isiflo.com 29
