Pins

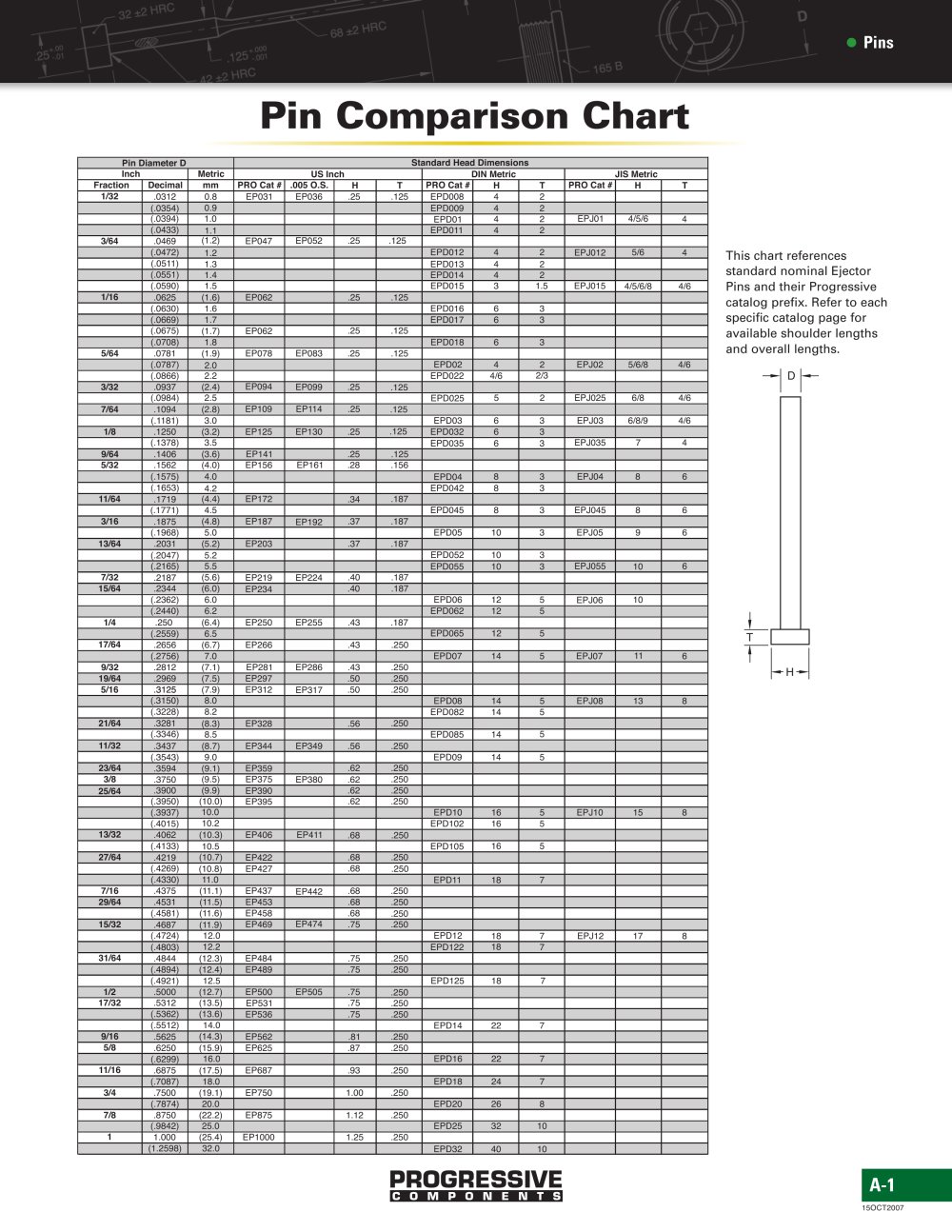

Pin Comparison Chart
Standard Head Dimensions
Pin Diameter D
Inch
Metric
US Inch
DIN Metric
JIS Metric
Fraction
Decimal
mm
PRO Cat #
.005 O.S.
H
T
PRO Cat #
H
T
PRO Cat #
H
T
1/32
.0312
0.8
EP031
EP036
.25
.125
EPD008
4
2
(.0354)
0.9
EPD009
4
2
(.0394)
1.0
EPD01
4
2
EPJ01
4/5/6
4
(.0433)
1.1
EPD011
4
2
3/64
.0469
(1.2)
EP047
EP052
.25
.125
(.0472)
1.2
EPD012
4
2
EPJ012
5/6
4
(.0511)
1.3
EPD013
4
2
(.0551)
1.4
EPD014
4
2
(.0590)
1.5
EPD015
3
1.5
EPJ015
4/5/6/8
4/6
1/16
.0625
(1.6)
EP062
.25
.125
(.0630)
1.6
EPD016
6
3
(.0669)
1.7
EPD017
6
3
(.0675)
(1.7)
EP062
.25
.125
(.0708)
1.8
EPD018
6
3
5/64
.0781
(1.9)
EP078
EP083
.25
.125
(.0787)
2.0
EPD02
4
2
EPJ02
5/6/8
4/6
(.0866)
2.2
EPD022
4/6
2/3
3/32
.0937
(2.4)
EP094
EP099
.25
.125
(.0984)
2.5
EPD025
5
2
EPJ025
6/8
4/6
7/64
.1094
(2.8)
EP109
EP114
.25
.125
(.1181)
3.0
EPD03
6
3
EPJ03
6/8/9
4/6
1/8
.1250
(3.2)
EP125
EP130
.25
.125
EPD032
6
3
(.1378)
3.5
EPD035
6
3
EPJ035
7
4
9/64
.1406
(3.6)
EP141
.25
.125
5/32
.1562
(4.0)
EP156
EP161
.28
.156
(.1575)
4.0
EPD04
8
3
EPJ04
8
6
(.1653)
4.2
EPD042
8
3
11/64
.1719
(4.4)
EP172
.34
.187
(.1771)
4.5
EPD045
8
3
EPJ045
8
6
3/16
.1875
(4.8)
EP187
EP192
.37
.187
(.1968)
5.0
EPD05
10
3
EPJ05
9
6
13/64
.2031
(5.2)
EP203
.37
.187
(.2047)
5.2
EPD052
10
3
(.2165)
5.5
EPD055
10
3
EPJ055
10
6
7/32
.2187
(5.6)
EP219
EP224
.40
.187
15/64
.2344
(6.0)
EP234
.40
.187
(.2362)
6.0
EPD06
12
5
EPJ06
10
(.2440)
6.2
EPD062
12
5
1/4
.250
(6.4)
EP250
EP255
.43
.187
(.2559)
6.5
EPD065
12
5
17/64
.2656
(6.7)
EP266
.43
.250
(.2756)
7.0
EPD07
14
5
EPJ07
11
6
9/32
.2812
(7.1)
EP281
EP286
.43
.250
19/64
.2969
(7.5)
EP297
.50
.250
5/16
.3125
(7.9)
EP312
EP317
.50
.250
(.3150)
8.0
EPD08
14
5
EPJ08
13
8
(.3228)
8.2
EPD082
14
5
21/64
.3281
(8.3)
EP328
.56
.250
(.3346)
8.5
EPD085
14
5
11/32
.3437
(8.7)
EP344
EP349
.56
.250
(.3543)
9.0
EPD09
14
5
23/64
.3594
(9.1)
EP359
.62
.250
3/8
.3750
(9.5)
EP375
EP380
.62
.250
25/64
.3900
(9.9)
EP390
.62
.250
(.3950)
(10.0)
EP395
.62
.250
(.3937)
10.0
EPD10
16
5
EPJ10
15
8
(.4015)
10.2
EPD102
16
5
13/32
.4062
(10.3)
EP406
EP411
.68
.250
(.4133)
10.5
EPD105
16
5
27/64
.4219
(10.7)
EP422
.68
.250
(.4269)
(10.8)
EP427
.68
.250
(.4330)
11.0
EPD11
18
7
7/16
.4375
(11.1)
EP437
EP442
.68
.250
29/64
.4531
(11.5)
EP453
.68
.250
(.4581)
(11.6)
EP458
.68
.250
15/32
.4687
(11.9)
EP469
EP474
.75
.250
(.4724)
12.0
EPD12
18
7
EPJ12
17
8
(.4803)
12.2
EPD122
18
7
31/64
.4844
(12.3)
EP484
.75
.250
(.4894)
(12.4)
EP489
.75
.250
(.4921)
12.5
EPD125
18
7
1/2
.5000
(12.7)
EP500
EP505
.75
.250
17/32
.5312
(13.5)
EP531
.75
.250
(.5362)
(13.6)
EP536
.75
.250
(.5512)
14.0
EPD14
22
7
9/16
.5625
(14.3)
EP562
.81
.250
5/8
.6250
(15.9)
EP625
.87
.250
(.6299)
16.0
EPD16
22
7
11/16
.6875
(17.5)
EP687
.93
.250
(.7087)
18.0
EPD18
24
7
3/4
.7500
(19.1)
EP750
1.00
.250
(.7874)
20.0
EPD20
26
8
7/8
.8750
(22.2)
EP875
1.12
.250
(.9842)
25.0
EPD25
32
10
1
1.000
(25.4)
EP1000
1.25
.250
(1.2598)
32.0
EPD32
40
10
This chart references standard nominal Ejector Pins and their Progressive catalog prefix. Refer to each specific catalog page for available shoulder lengths and overall lengths.
