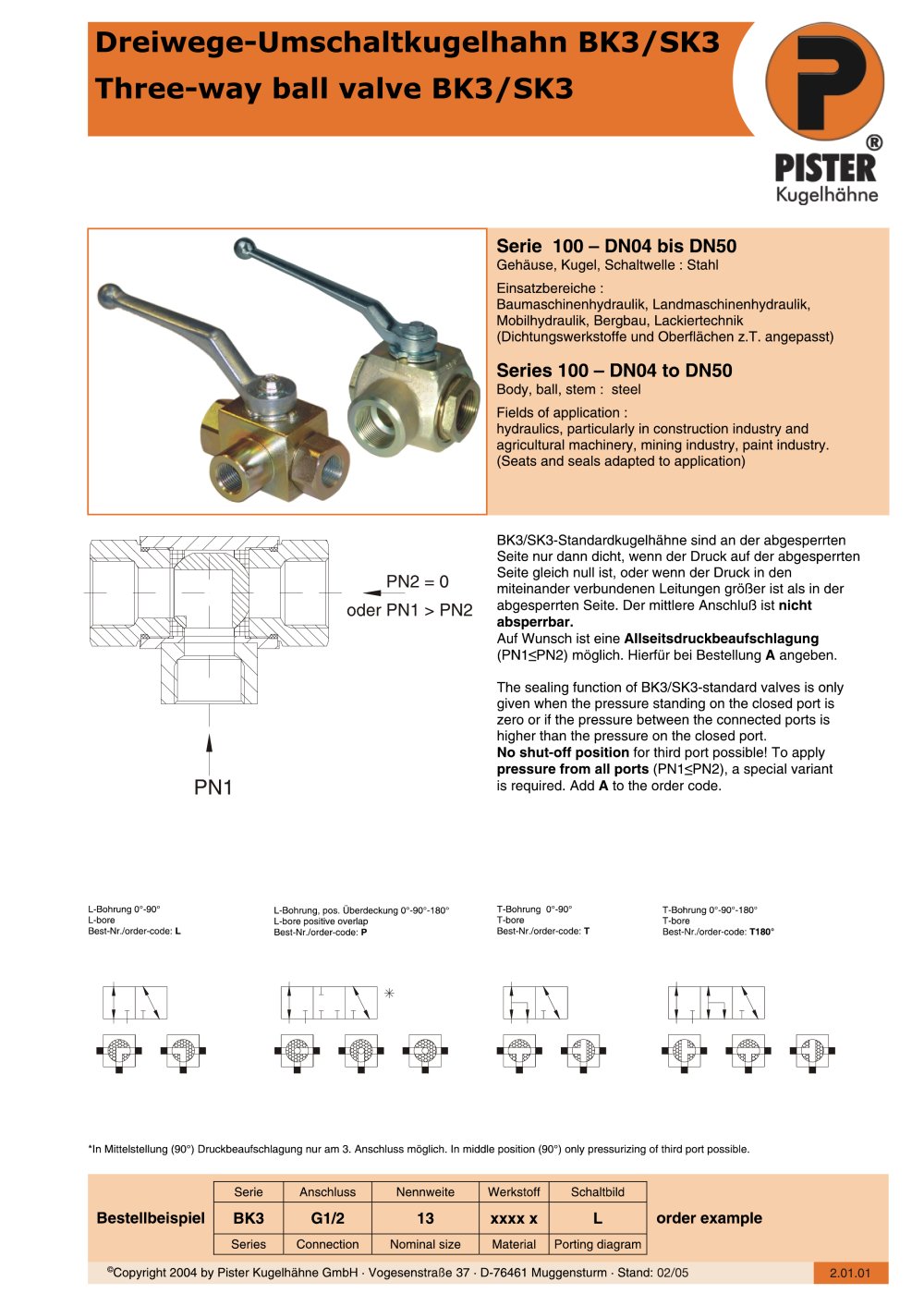

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:6.00pt "Arial", sans-serif; } .font1 { font:7.00pt "Arial", sans-serif; } .font2 { font:8.00pt "Arial", sans-serif; } .font3 { font:11.00pt "Arial", sans-serif; } .font4 { font:12.00pt "Arial", sans-serif; } .font5 { font:14.00pt "Arial", sans-serif; } .font6 { font:31.00pt "Arial", sans-serif; } .font7 { font:17.00pt "Arial Black", sans-serif; } .font8 { font:19.00pt "Courier New", monospace; } .font9 { font:5.00pt "Franklin Gothic Medium", sans-serif; } .font10 { font:14.00pt "Franklin Gothic Medium", sans-serif; } .font11 { font:5.00pt "Impact", sans-serif; } .font12 { font:22.00pt "Impact", sans-serif; } Dreiwege-Umschaltkugelhahn BK3/SK3 Three-way bail valve BK3/SK3 ® PISTER Kugelhâhne Série 100 - DN04 bis DN50 Gehâuse, Kugel, Schaltwelle : Stahl Einsatzbereiche : Baumaschinenhydraulik, Landmaschinenhydraulik, Mobilhydraulik, Bergbau, Lackiertechnik (Dichtungswerkstoffe und Oberflachen z.T. angepasst) Séries 100 - DN04 to DN50 Body, bail, stem : steel Fields of application : hydraulics, particularly in construction industry and agricultural machinery, mining industry, paint industry. (Seats and seals adapted to application) ^ PN2 = 0 oderPNI > PN2 BK3/SK3-Standardkugelhâhne sind an der abgesperrten Seite nur dann dicht, wenn der Druck auf der abgesperrten Seite gleich null ist, oder wenn der Druck in den miteinander verbundenen Leitungen grôBer ist als in der abgesperrten Seite. Der mittlere AnschluB ist nlcht absperrbar. Auf Wunsch ist eine Allseitsdruckbeaufschlagung (PN1<PN2) môglich. Hierfùr bei Bestellung A angeben. The sealing function of BK3/SK3-standard valves is only given when the pressure standing on the closed port is zéro or if the pressure between the connected ports is higher than the pressure on the closed port. No shut-off position for third port possible! To apply pressure from ail ports (PN1<PN2), a spécial variant is required. Add A to the order code. PN1 L-Bohning 0D-90° L-bore Best-Nryorder-code: L L-Bohrung, pos. Uberdeckung C-SC-ieO* L-bore positive overiap Best-Nr./order-code: P T-Bohnjng 0°-90° T-bore Best-Nr./order-code: T T-Bohrung C-aO'-IW T-bore Besl-NrVorder-code: T180* 5 1 \ * _ -r- T T 5 "In Mittelstellung (90°) Druckbeaufschlagung nur am 3. Anschluss môglich. In middle position (90°) only pressurizing of third port possible. Bestellbeispiel Série Anschluss Nennweite Werkstoff Schaltbild BK3 G1/2 13 xxxxx L Séries Connection Nominal size Material Porting diagram order example "Copyright 2004 by Pister Kugelhâhne GmbH - VogesenstraBe 37 ■ D-76461 Muggensturm - Stand: 02/05 2.01.01
