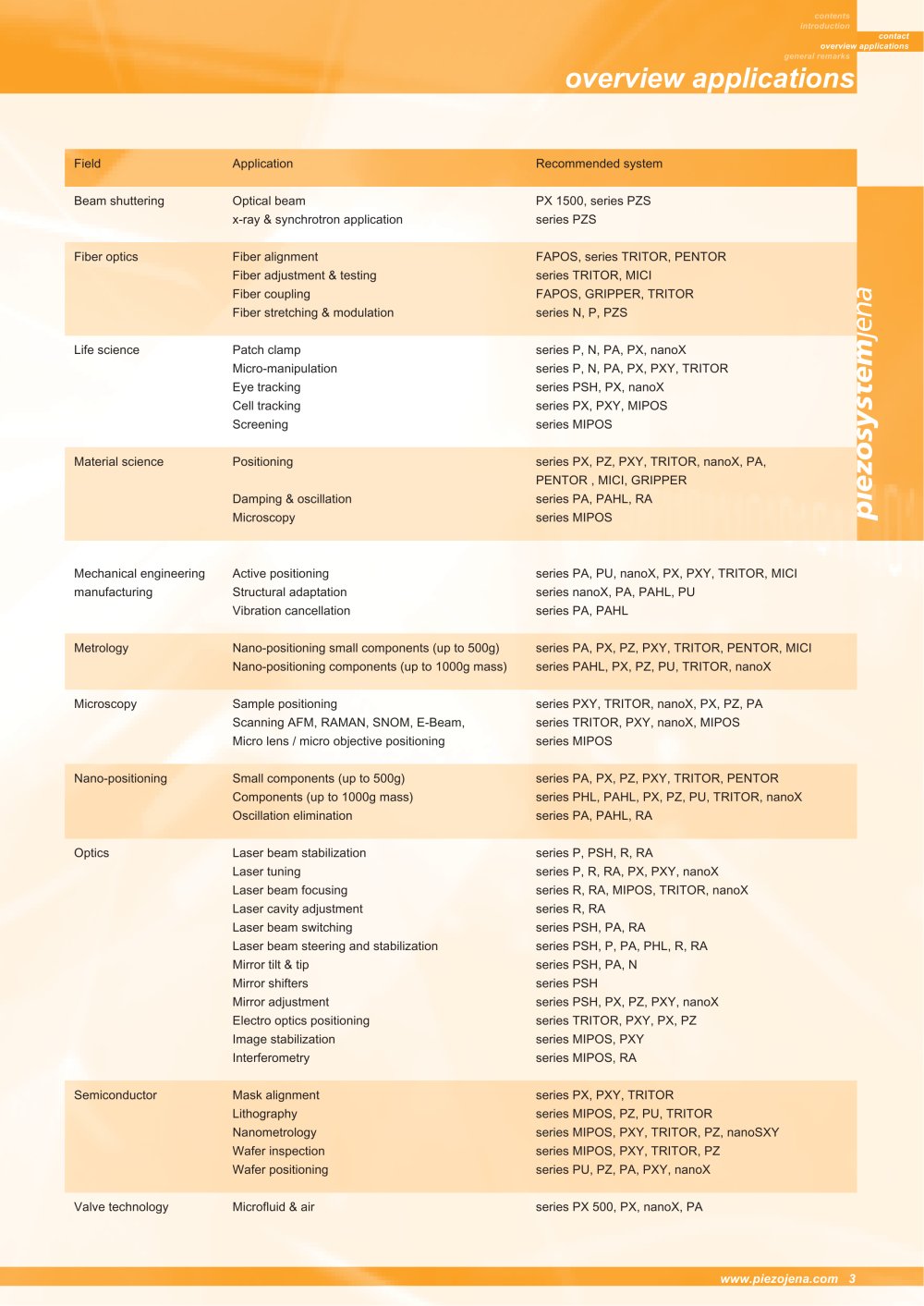

| stack type actuators series PHL • 150 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • multi-layer technique without pre-load • maximum load 3500 N • motion up to 100ym (larger motions available on request) • very high stiffness up to 200 N/ym • operating voltage up to 150 V The PHL series of actuators, because of their high blocking forces, are ideally suitable for applications in the machine tool industry. This feature enables the PHL series to move a large mass and to generate high external loads. These actuators are not preloaded. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PHL 60/20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| specifications: operating voltage: -10 to +150 V temperature range: -20 to 80 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| housing: connector: cable length: top plate: bottom plate: | stainless steel LEMOSA 1 m 07 mm flat tungsten carbide thread M6; 5 mm deep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| options: • low temperature option • vacuum version • strain gauge sensors as whole bridge (outer diameter changes to 22 mm) other options available on request recommended supply: NV 40/3s; ENV 40; ENV 150; ENV 400; NV C1; 12 V 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A note on mounting these actuators: The actuators will be mounted at their bottom side by screws. Clamping at the circumference is possible. Avoid tensile forces or forces sidewards to the top plate. Actuators without a pre-load are not suitable for dynamic applications. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| spanner flats17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M 6x5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * measured with E-103-18 amplifier ** typical value measured with -10V to 150V *** typical value for small electrical field strength | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
