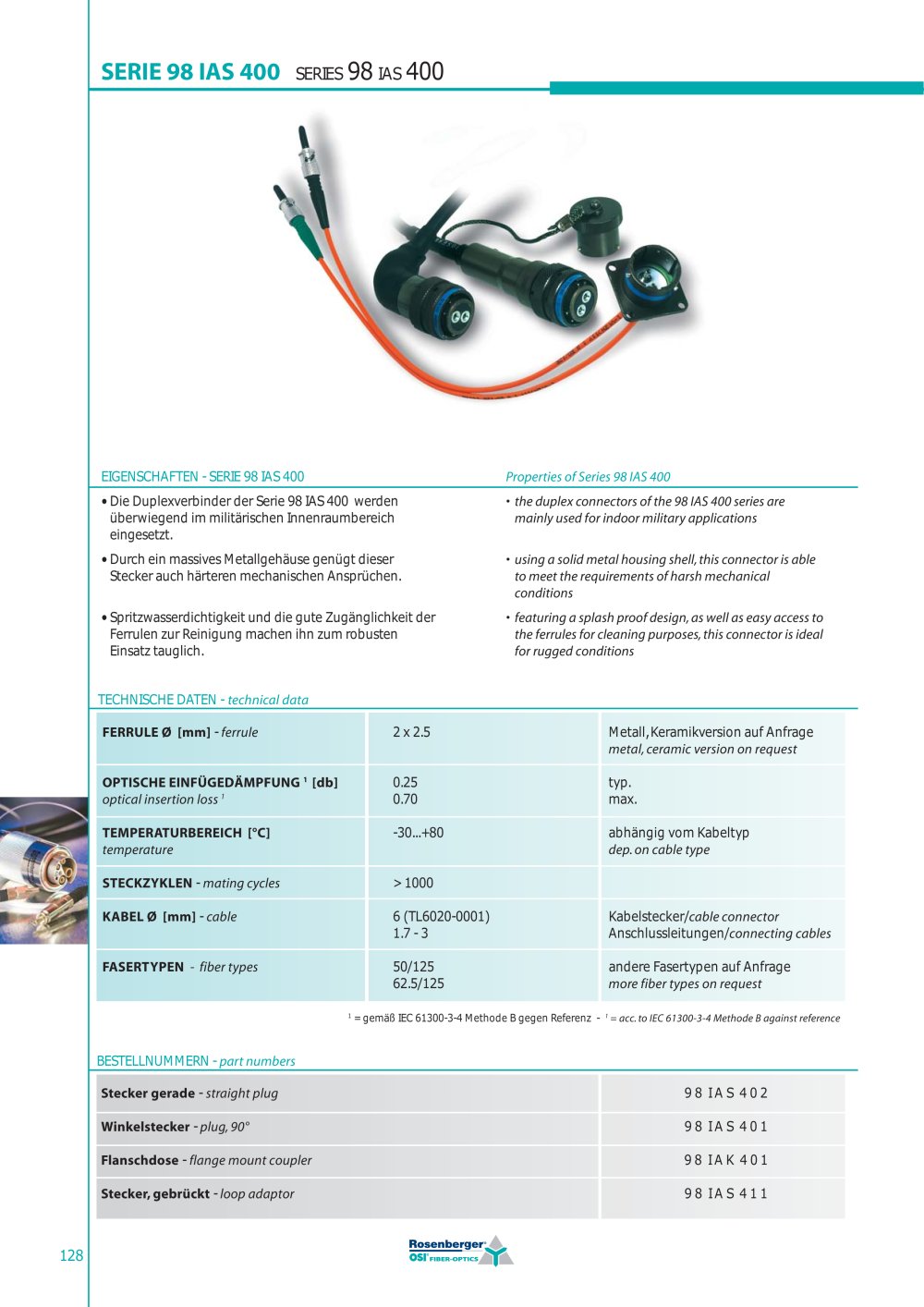

SERIES 98 IAS 400 - OSI Fiber-Optics - #1

Text version of the page

EIGENSCHAFTEN - SERIE 98 IAS 400 • Die Duplexverbinder der Serie 98 IAS 400 werden überwiegend im militärischen Innenraumbereich eingesetzt. • Durch ein massives Metallgehäuse genügt dieser Stecker auch härteren mechanischen Ansprüchen. • Spritzwasserdichtigkeit und die gute Zugänglichkeit der Ferrulen zur Reinigung machen ihn zum robusten Einsatz tauglich. Properties of Series 98 IAS 400 • the duplex connectors of the 98 IAS 400 series are mainly used for indoor military applications • using a solid metal housing shell, this connector is able to meet the requirements of harsh mechanical conditions • featuring a splash proof design, as well as easy access to the ferrules for cleaning purposes, this connector is ideal for rugged conditions SERIE 98 IAS 400 SERIES 98 IAS 400 128 TECHNISCHE DATEN - technical data FERRULE Ø [mm] - ferrule 2 x 2.5 Metall, Keramikversion auf Anfrage metal, ceramic version on request OPTISCHE EINFÜGEDÄMPFUNG 1 [db] 0.25 typ. optical insertion loss 1 0.70 max. TEMPERATURBEREICH [°C] -30...+80 abhängig vom Kabeltyp temperature dep. on cable type STECKZYKLEN - mating cycles > 1000 KABEL Ø [mm] - cable 6 (TL6020-0001) Kabelstecker/cable connector 1.7 - 3 Anschlussleitungen/connecting cables FASERTYPEN - fiber types 50/125 andere Fasertypen auf Anfrage 62.5/125 more fiber types on request 1 = gemäß IEC 61300-3-4 Methode B gegen Referenz - 1 = acc. to IEC 61300-3-4 Methode B against reference BESTELLNUMMERN - part numbers Stecker gerade - straight plug 9 8 I A S 4 0 2 Winkelstecker - plug, 90° 9 8 I A S 4 0 1 Flanschdose - flange mount coupler 9 8 I A K 4 0 1 Stecker, gebrückt - loop adaptor 9 8 I A S 4 1 1
