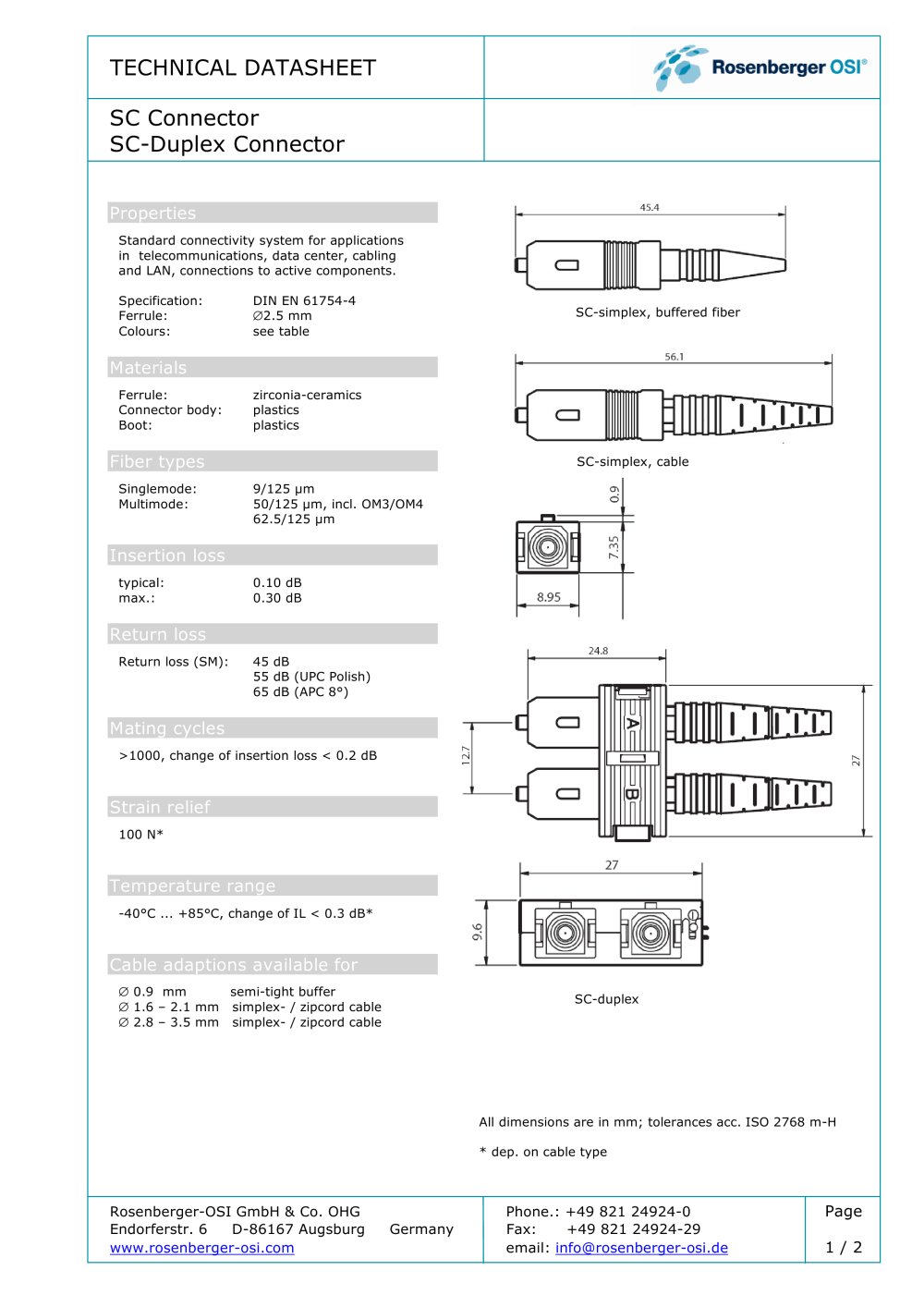

SC (PC o° - APC 8°and 9°) - OSI Fiber-Optics - #1

Text version of the page

TECHNISCHE DATEN - technical data NORM - specification IEC 61754-4 FERRULE Ø [mm] - ferrule 2.5 EINFÜGEDÄMPFUNG 1 [db] 0.15 typ. insertion loss 1 0.40 max. RÜCKFLUSSDÄMPFUNG 2 [db] 20 Multimode PC return loss 2 45 Singlemode PC 55 Singlemode UPC 65 Singlemode APC TEMPERATURBEREICH [°C] -40...+85 temperature STECKZYKLEN - mating cycles > 1000 KABEL Ø [mm] - cable 0.9 - 3.5 ZUGENTLASTUNG [N] - strain relief 100 FARBE DES AUSSENKÖRPERS blau/blue Singlemode PC color of outer housing grün/green Singlemode APC 8° grün, Knickschutz rot/green, red boot Singlemode APC 9° schwarz/black Multimode 50 ìm beige/beige Multimode 62.5 ìm 1 = gemäß IEC 61300-3-4 Methode B gegen Referenz - 1 = acc. to IEC 61300-3-4 Methode B against reference 2 = gemäß IEC 61300-3-6 Methode 1 gegen Referenz - 2 = acc. to IEC 61300-3-6 Methode 1 against reference 24 SC (PC 0° - APC 8° und 9°) ANWENDUNGSBEREICHE SC: • LAN - für Verkabelungen nach ISO/IEC 11801 und EN 50173 • SAN und Rechenzentrum SC-APC: • Telekom WDM/DWDM-Systeme • MAN und WAN • CATV EIGENSCHAFTEN • Einzelfaser-Stecksystem • Simplex und Duplex • Push-Pull Verriegelung • APC-Version mit gewinkelter Ferrulenstirnfläche (8° oder 9°) • Ferrule gefedert, zentriert in geschlitzter Kupplungshülse • Tuning möglich • siehe auch Heavy Duty SC-RJ (Seite 64 und 127) STECKSYSTEME CONNECTIVITY SYSTEMS Applications SC: • LAN - for cabling according to ISO/IEC 11801 and EN 50173 • SAN and data center SC-APC: • Telecom WDM/DWDM-systems • MAN and WAN • CATV Properties • single fiber connectivity system • simplex and duplex • push-pull locking mechanism • APC-version with angled ferrule endface (8° or 9°) • spring loaded ferrule, aligned by split sleeve • tuning optional • see also Heavy Duty SC-RJ (page 64 and 127) SC-Simplex SC-Duplex SC-APC
