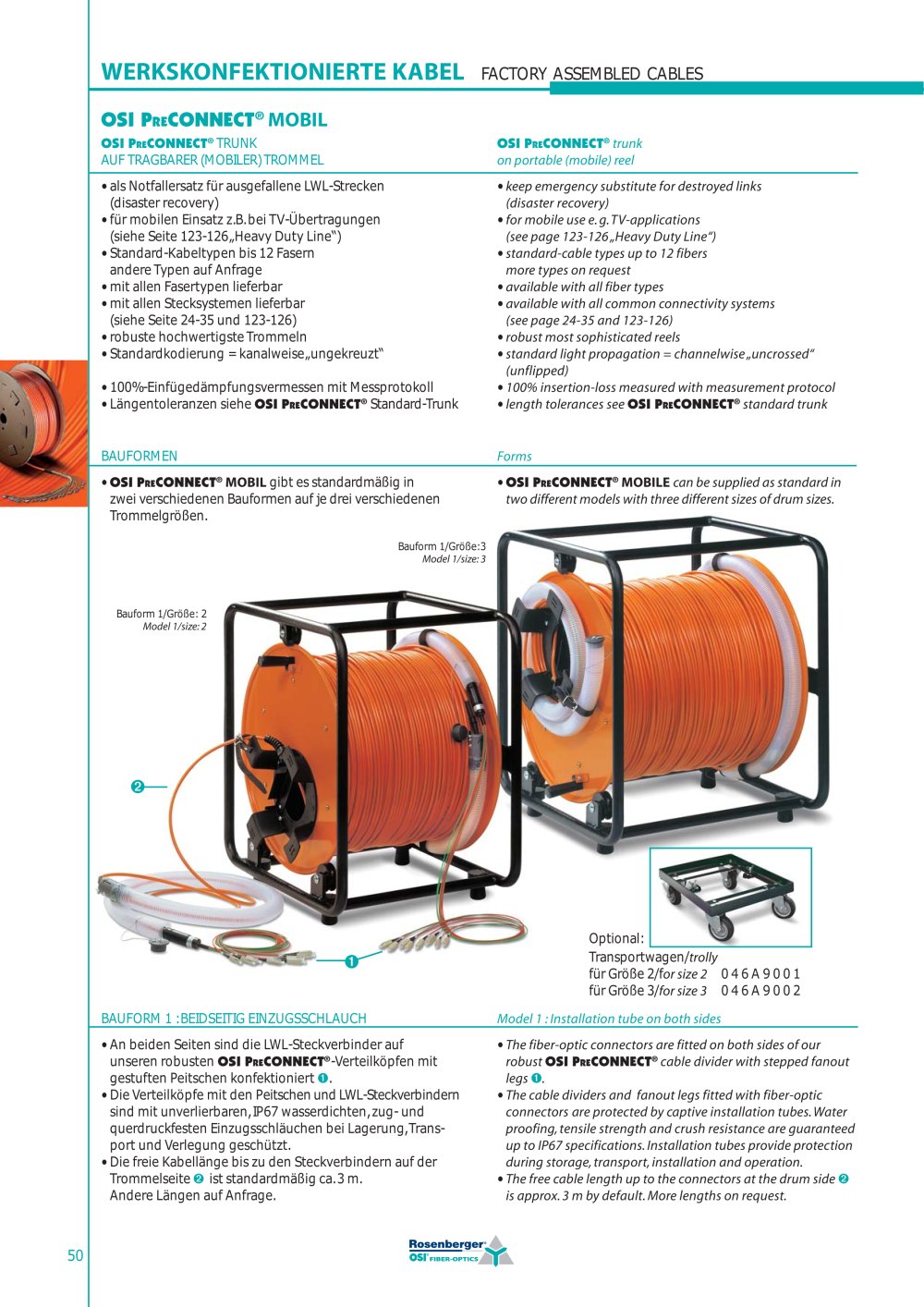

50 OSI PRECONNECT® MOBIL WERKSKONFEKTIONIERTE KABEL FACTORY ASSEMBLED CABLES OSI PRECONNECT® TRUNK AUF TRAGBARER (MOBILER) TROMMEL • als Notfallersatz für ausgefallene LWL-Strecken (disaster recovery) • für mobilen Einsatz z.B. bei TV-Übertragungen (siehe Seite 123-126 „Heavy Duty Line“) • Standard-Kabeltypen bis 12 Fasern andere Typen auf Anfrage • mit allen Fasertypen lieferbar • mit allen Stecksystemen lieferbar (siehe Seite 24-35 und 123-126) • robuste hochwertigste Trommeln • Standardkodierung = kanalweise „ungekreuzt“ • 100%-Einfügedämpfungsvermessen mit Messprotokoll • Längentoleranzen siehe OSI PRECONNECT® Standard-Trunk BAUFORMEN • OSI PRECONNECT® MOBIL gibt es standardmäßig in zwei verschiedenen Bauformen auf je drei verschiedenen Trommelgrößen. BAUFORM 1 : BEIDSEITIG EINZUGSSCHLAUCH • An beiden Seiten sind die LWL-Steckverbinder auf unseren robusten OSI PRECONNECT®-Verteilköpfen mit gestuften Peitschen konfektioniert . • Die Verteilköpfe mit den Peitschen und LWL-Steckverbindern sind mit unverlierbaren, IP67 wasserdichten, zug- und querdruckfesten Einzugsschläuchen bei Lagerung, Transport und Verlegung geschützt. • Die freie Kabellänge bis zu den Steckverbindern auf der Trommelseite ist standardmäßig ca. 3 m. Andere Längen auf Anfrage. OSI PRECONNECT® trunk on portable (mobile) reel • keep emergency substitute for destroyed links (disaster recovery) • for mobile use e. g. TV-applications (see page 123-126 „Heavy Duty Line“) • standard-cable types up to 12 fibers more types on request • available with all fiber types • available with all common connectivity systems (see page 24-35 and 123-126) • robust most sophisticated reels • standard light propagation = channelwise „uncrossed“ (unflipped) • 100% insertion-loss measured with measurement protocol • length tolerances see OSI PRECONNECT® standard trunk Forms • OSI PRECONNECT® MOBILE can be supplied as standard in two different models with three different sizes of drum sizes. Model 1 : Installation tube on both sides • The fiber-optic connectors are fitted on both sides of our robust OSI PRECONNECT® cable divider with stepped fanout legs . • The cable dividers and fanout legs fitted with fiber-optic connectors are protected by captive installation tubes. Water proofing, tensile strength and crush resistance are guaranteed up to IP67 specifications. Installation tubes provide protection during storage, transport, installation and operation. • The free cable length up to the connectors at the drum side is approx. 3 m by default. More lengths on request. Bauform 1/Größe: 2 Model 1/size: 2 Bauform 1/Größe: 3 Model 1/size: 3 Optional: Transportwagen/trolly für Größe 2/for size 2 0 4 6 A 9 0 0 1 für Größe 3/for size 3 0 4 6 A 9 0 0 2
