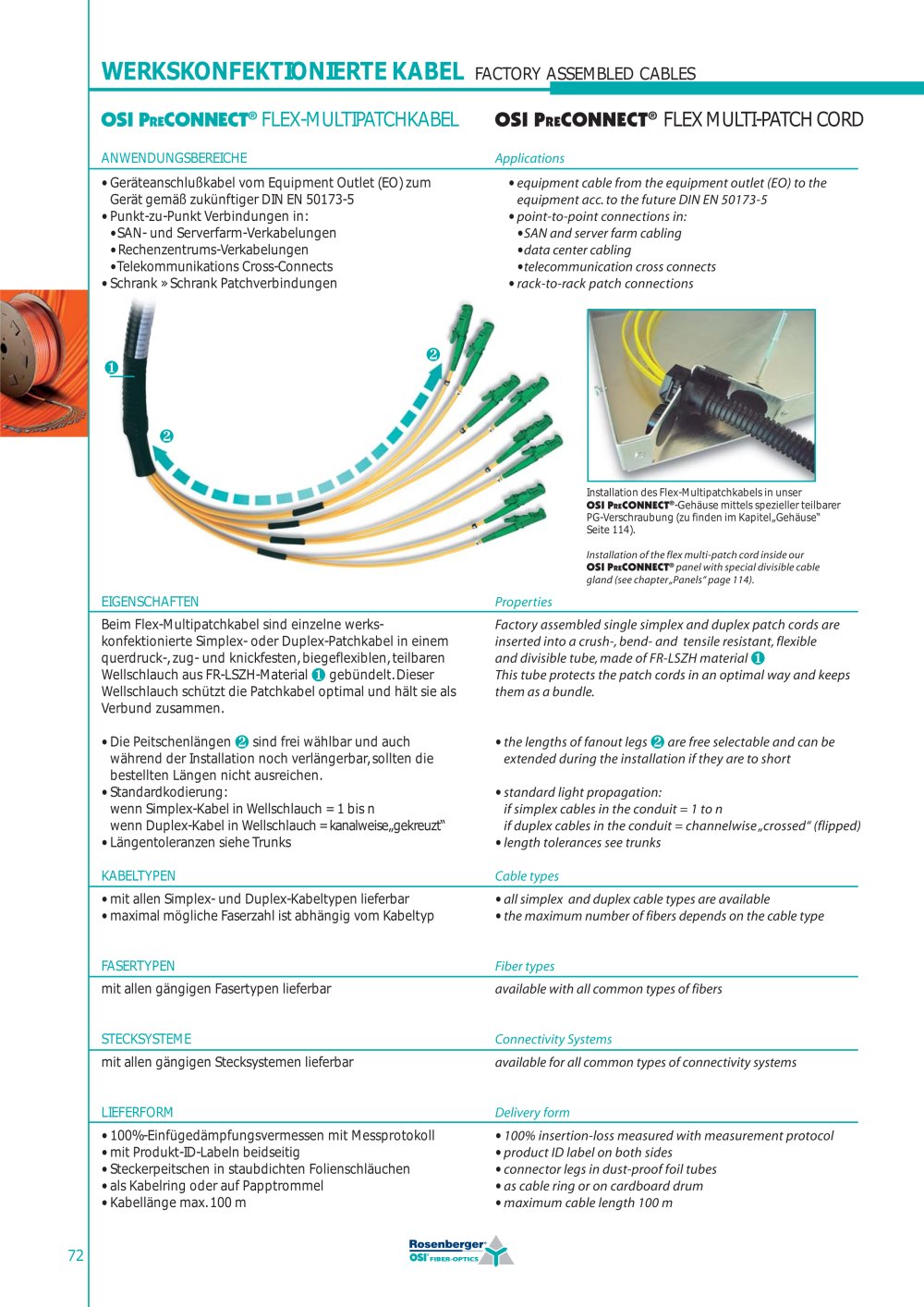

Installation des Flex-Multipatchkabels in unser OSI PRECONNECT®-Gehäuse mittels spezieller teilbarer PG-Verschraubung (zu finden im Kapitel „Gehäuse“ Seite 114). Installation of the flex multi-patch cord inside our OSI PRECONNECT® panel with special divisible cable gland (see chapter „Panels“ page 114). 72 WERKSKONFEKTIONIERTE KABEL FACTORY ASSEMBLED CABLES OSI PRECONNECT® FLEX-MULTIPATCHKABEL ANWENDUNGSBEREICHE • Geräteanschlußkabel vom Equipment Outlet (EO) zum Gerät gemäß zukünftiger DIN EN 50173-5 • Punkt-zu-Punkt Verbindungen in: • SAN- und Serverfarm-Verkabelungen • Rechenzentrums-Verkabelungen • Telekommunikations Cross-Connects • Schrank » Schrank Patchverbindungen EIGENSCHAFTEN Beim Flex-Multipatchkabel sind einzelne werkskonfektionierte Simplex- oder Duplex-Patchkabel in einem querdruck-, zug- und knickfesten, biegeflexiblen, teilbaren Wellschlauch aus FR-LSZH-Material gebündelt. Dieser Wellschlauch schützt die Patchkabel optimal und hält sie als Verbund zusammen. • Die Peitschenlängen sind frei wählbar und auch während der Installation noch verlängerbar, sollten die bestellten Längen nicht ausreichen. • Standardkodierung: wenn Simplex-Kabel in Wellschlauch = 1 bis n wenn Duplex-Kabel in Wellschlauch = kanalweise „gekreuzt“ • Längentoleranzen siehe Trunks KABELTYPEN • mit allen Simplex- und Duplex-Kabeltypen lieferbar • maximal mögliche Faserzahl ist abhängig vom Kabeltyp FASERTYPEN mit allen gängigen Fasertypen lieferbar STECKSYSTEME mit allen gängigen Stecksystemen lieferbar LIEFERFORM • 100%-Einfügedämpfungsvermessen mit Messprotokoll • mit Produkt-ID-Labeln beidseitig • Steckerpeitschen in staubdichten Folienschläuchen • als Kabelring oder auf Papptrommel • Kabellänge max. 100 m OSI PRECONNECT® FLEX MULTI-PATCH CORD Applications • equipment cable from the equipment outlet (EO) to the equipment acc. to the future DIN EN 50173-5 • point-to-point connections in: • SAN and server farm cabling • data center cabling • telecommunication cross connects • rack-to-rack patch connections Properties Factory assembled single simplex and duplex patch cords are inserted into a crush-, bend- and tensile resistant, flexible and divisible tube, made of FR-LSZH material This tube protects the patch cords in an optimal way and keeps them as a bundle. • the lengths of fanout legs are free selectable and can be extended during the installation if they are to short • standard light propagation: if simplex cables in the conduit = 1 to n if duplex cables in the conduit = channelwise „crossed“ (flipped) • length tolerances see trunks Cable types • all simplex and duplex cable types are available • the maximum number of fibers depends on the cable type Fiber types available with all common types of fibers Connectivity Systems available for all common types of connectivity systems Delivery form • 100% insertion-loss measured with measurement protocol • product ID label on both sides • connector legs in dust-proof foil tubes • as cable ring or on cardboard drum • maximum cable length 100 m
