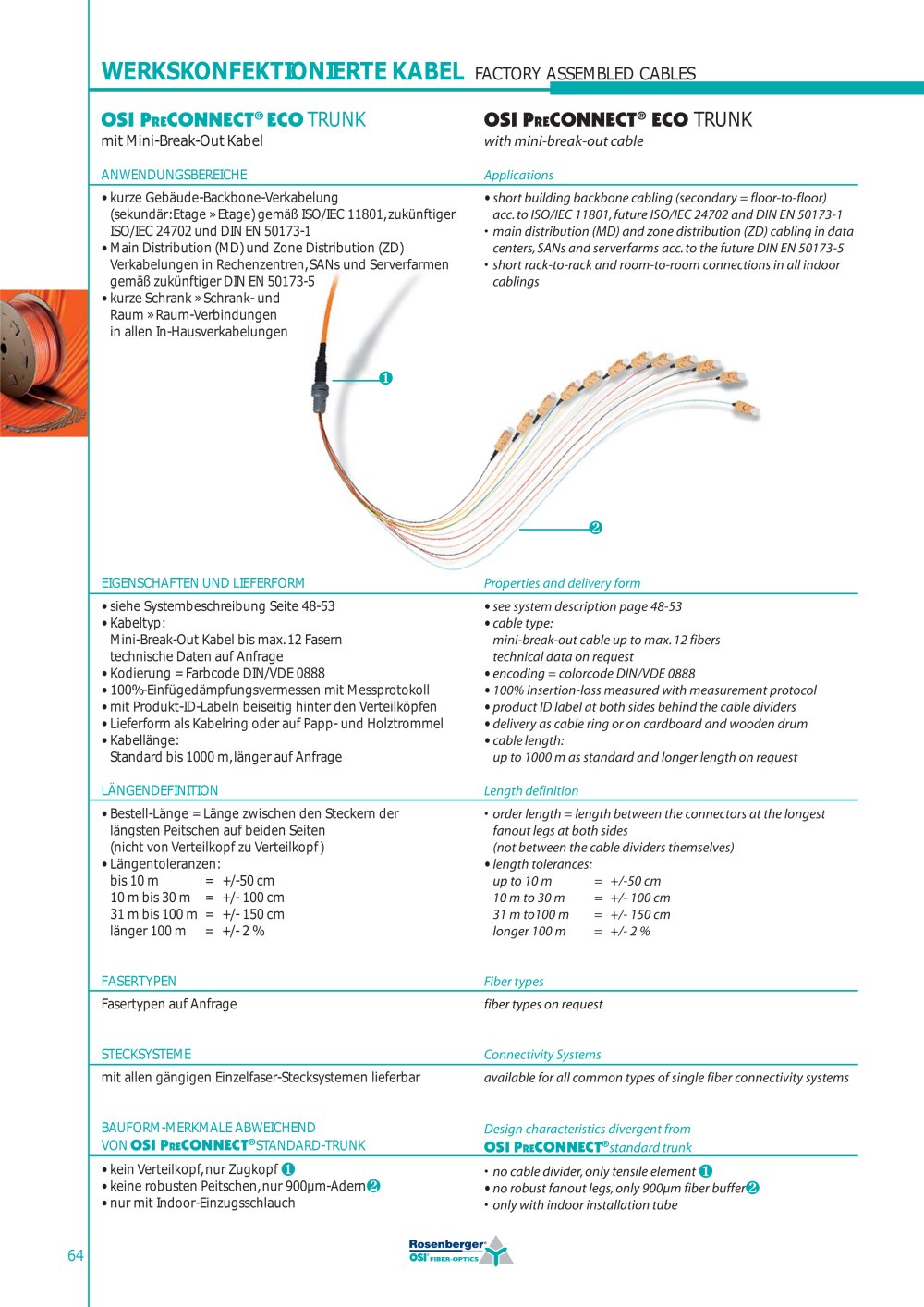

64 WERKSKONFEKTIONIERTE KABEL FACTORY ASSEMBLED CABLES OSI PRECONNECT® ECO TRUNK mit Mini-Break-Out Kabel ANWENDUNGSBEREICHE • kurze Gebäude-Backbone-Verkabelung (sekundär: Etage » Etage) gemäß ISO/IEC 11801, zukünftiger ISO/IEC 24702 und DIN EN 50173-1 • Main Distribution (MD) und Zone Distribution (ZD) Verkabelungen in Rechenzentren, SANs und Serverfarmen gemäß zukünftiger DIN EN 50173-5 • kurze Schrank » Schrank- und Raum » Raum-Verbindungen in allen In-Hausverkabelungen EIGENSCHAFTEN UND LIEFERFORM • siehe Systembeschreibung Seite 48-53 • Kabeltyp: Mini-Break-Out Kabel bis max. 12 Fasern technische Daten auf Anfrage • Kodierung = Farbcode DIN/VDE 0888 • 100%-Einfügedämpfungsvermessen mit Messprotokoll • mit Produkt-ID-Labeln beiseitig hinter den Verteilköpfen • Lieferform als Kabelring oder auf Papp- und Holztrommel • Kabellänge: Standard bis 1000 m, länger auf Anfrage LÄNGENDEFINITION • Bestell-Länge = Länge zwischen den Steckern der längsten Peitschen auf beiden Seiten (nicht von Verteilkopf zu Verteilkopf ) • Längentoleranzen: bis 10 m = +/-50 cm 10 m bis 30 m = +/- 100 cm 31 m bis 100 m = +/- 150 cm länger 100 m = +/- 2 % FASERTYPEN Fasertypen auf Anfrage STECKSYSTEME mit allen gängigen Einzelfaser-Stecksystemen lieferbar BAUFORM-MERKMALE ABWEICHEND VON OSI PRECONNECT®STANDARD-TRUNK • kein Verteilkopf, nur Zugkopf • keine robusten Peitschen, nur 900ìm-Adern • nur mit Indoor-Einzugsschlauch OSI PRECONNECT® ECO TRUNK with mini-break-out cable Applications • short building backbone cabling (secondary = floor-to-floor) acc. to ISO/IEC 11801, future ISO/IEC 24702 and DIN EN 50173-1 • main distribution (MD) and zone distribution (ZD) cabling in data centers, SANs and serverfarms acc. to the future DIN EN 50173-5 • short rack-to-rack and room-to-room connections in all indoor cablings Properties and delivery form • see system description page 48-53 • cable type: mini-break-out cable up to max. 12 fibers technical data on request • encoding = colorcode DIN/VDE 0888 • 100% insertion-loss measured with measurement protocol • product ID label at both sides behind the cable dividers • delivery as cable ring or on cardboard and wooden drum • cable length: up to 1000 m as standard and longer length on request Length definition • order length = length between the connectors at the longest fanout legs at both sides (not between the cable dividers themselves) • length tolerances: up to 10 m = +/-50 cm 10 m to 30 m = +/- 100 cm 31 m to100 m = +/- 150 cm longer 100 m = +/- 2 % Fiber types fiber types on request Connectivity Systems available for all common types of single fiber connectivity systems Design characteristics divergent from OSI PRECONNECT®standard trunk • no cable divider, only tensile element • no robust fanout legs, only 900ìm fiber buffer • only with indoor installation tube
