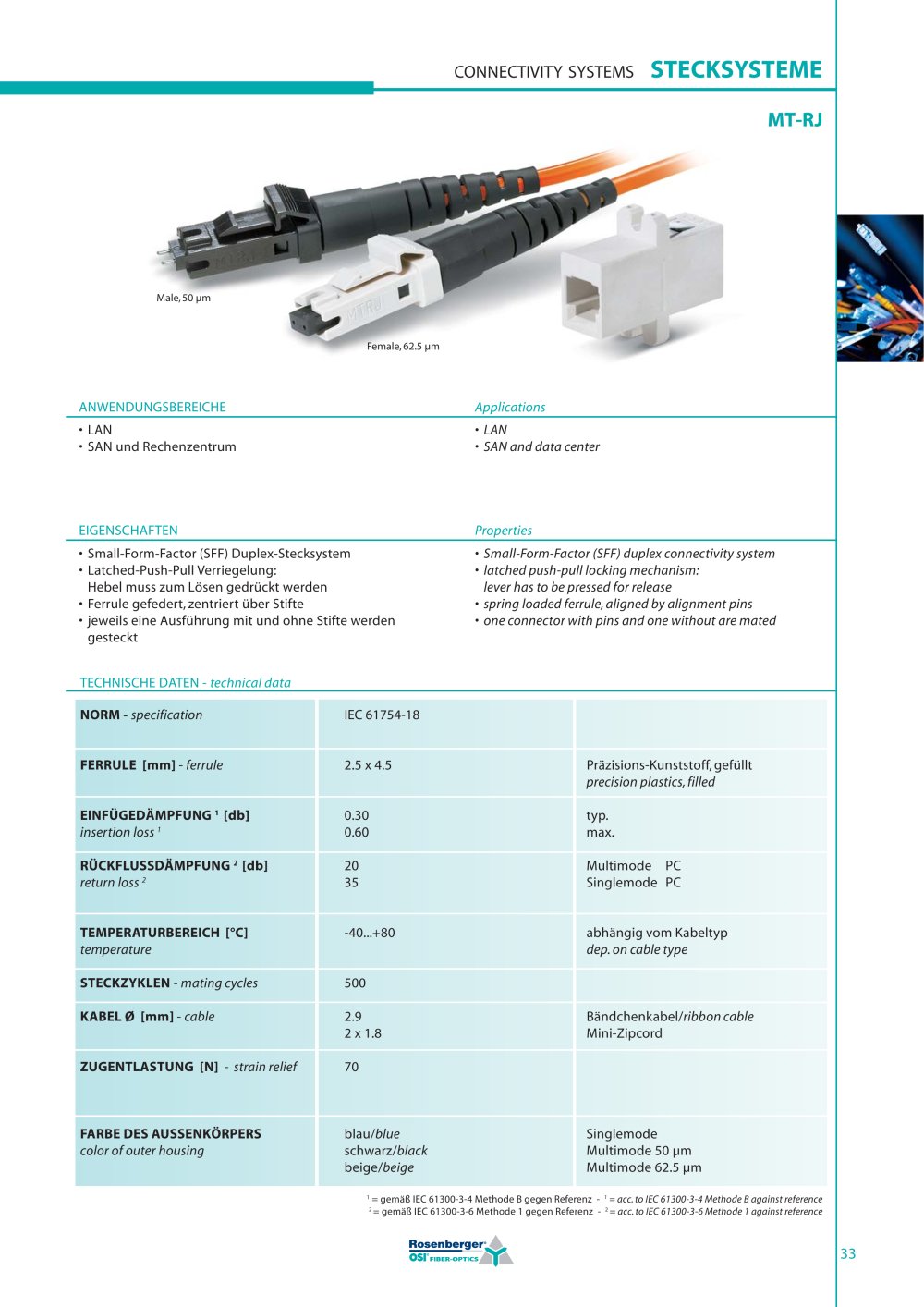

MT-RJ - OSI Fiber-Optics - #1

Text version of the page

TECHNISCHE DATEN - technical data NORM - specification IEC 61754-18 FERRULE [mm] - ferrule 2.5 x 4.5 Präzisions-Kunststoff, gefüllt precision plastics, filled EINFÜGEDÄMPFUNG 1 [db] 0.30 typ. insertion loss 1 0.60 max. RÜCKFLUSSDÄMPFUNG 2 [db] 20 Multimode PC return loss 2 35 Singlemode PC TEMPERATURBEREICH [°C] -40...+80 abhängig vom Kabeltyp temperature dep. on cable type STECKZYKLEN - mating cycles 500 KABEL Ø [mm] - cable 2.9 Bändchenkabel/ribbon cable 2 x 1.8 Mini-Zipcord ZUGENTLASTUNG [N] - strain relief 70 FARBE DES AUSSENKÖRPERS blau/blue Singlemode color of outer housing schwarz/black Multimode 50 ìm beige/beige Multimode 62.5 ìm 1 = gemäß IEC 61300-3-4 Methode B gegen Referenz - 1 = acc. to IEC 61300-3-4 Methode B against reference 2 = gemäß IEC 61300-3-6 Methode 1 gegen Referenz - 2 = acc. to IEC 61300-3-6 Methode 1 against reference MT-RJ ANWENDUNGSBEREICHE • LAN • SAN und Rechenzentrum EIGENSCHAFTEN • Small-Form-Factor (SFF) Duplex-Stecksystem • Latched-Push-Pull Verriegelung: Hebel muss zum Lösen gedrückt werden • Ferrule gefedert, zentriert über Stifte • jeweils eine Ausführung mit und ohne Stifte werden gesteckt Applications • LAN • SAN and data center Properties • Small-Form-Factor (SFF) duplex connectivity system • latched push-pull locking mechanism: lever has to be pressed for release • spring loaded ferrule, aligned by alignment pins • one connector with pins and one without are mated Male, 50 ìm Female, 62.5 ìm CONNECTIVITY SYSTEMS STECKSYSTEME 33
