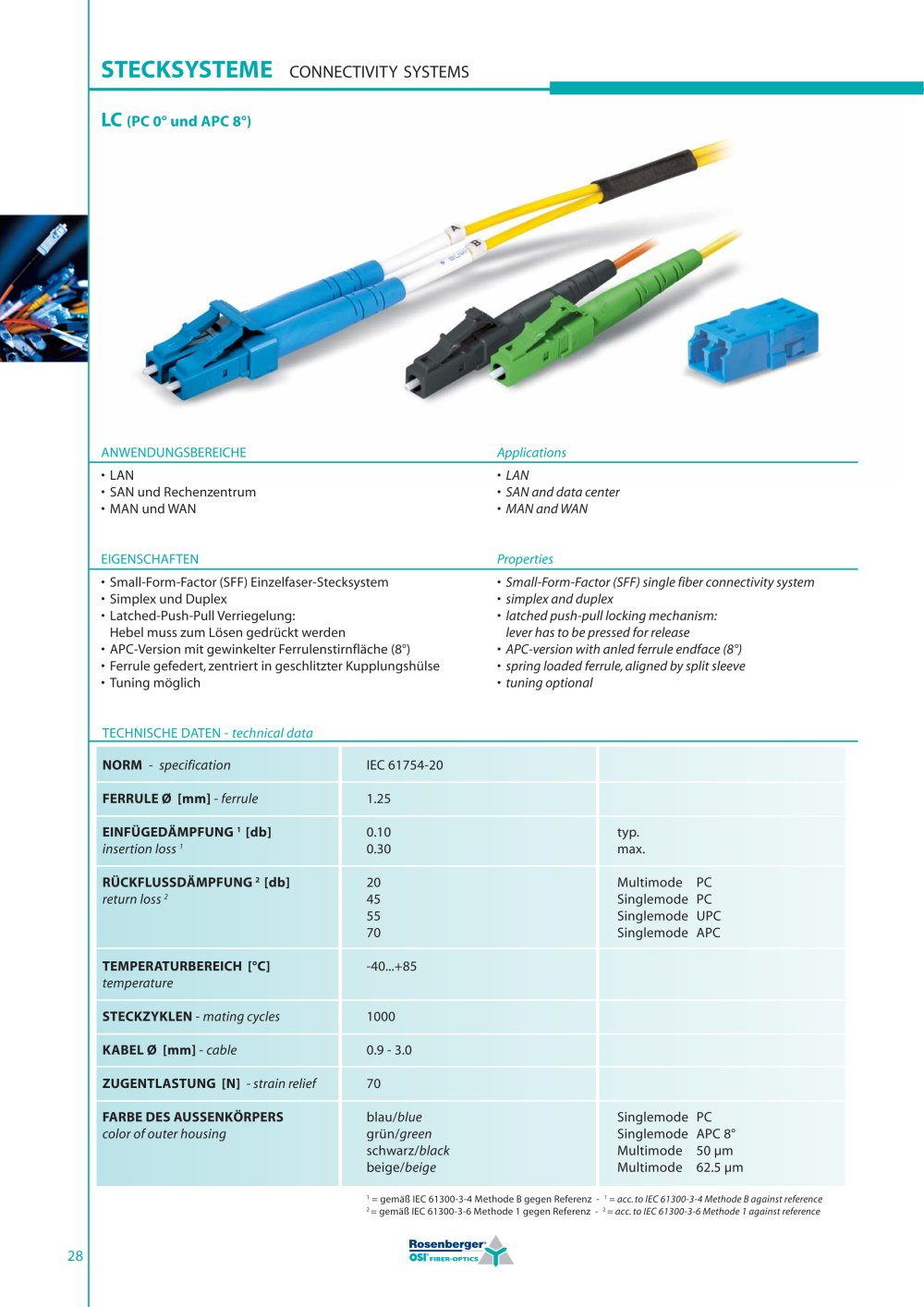

LC (PC o° und APC 8°) - OSI Fiber-Optics - #1

Text version of the page

TECHNISCHE DATEN - technical data NORM - specification IEC 61754-20 FERRULE Ø [mm] - ferrule 1.25 EINFÜGEDÄMPFUNG 1 [db] 0.10 typ. insertion loss 1 0.30 max. RÜCKFLUSSDÄMPFUNG 2 [db] 20 Multimode PC return loss 2 45 Singlemode PC 55 Singlemode UPC 70 Singlemode APC TEMPERATURBEREICH [°C] -40...+85 temperature STECKZYKLEN - mating cycles 1000 KABEL Ø [mm] - cable 0.9 - 3.0 ZUGENTLASTUNG [N] - strain relief 70 FARBE DES AUSSENKÖRPERS blau/blue Singlemode PC color of outer housing grün/green Singlemode APC 8° schwarz/black Multimode 50 ìm beige/beige Multimode 62.5 ìm 1 = gemäß IEC 61300-3-4 Methode B gegen Referenz - 1 = acc. to IEC 61300-3-4 Methode B against reference 2 = gemäß IEC 61300-3-6 Methode 1 gegen Referenz - 2 = acc. to IEC 61300-3-6 Methode 1 against reference 28 STECKSYSTEME CONNECTIVITY SYSTEMS LC (PC 0° und APC 8°) ANWENDUNGSBEREICHE • LAN • SAN und Rechenzentrum • MAN und WAN EIGENSCHAFTEN • Small-Form-Factor (SFF) Einzelfaser-Stecksystem • Simplex und Duplex • Latched-Push-Pull Verriegelung: Hebel muss zum Lösen gedrückt werden • APC-Version mit gewinkelter Ferrulenstirnfläche (8°) • Ferrule gefedert, zentriert in geschlitzter Kupplungshülse • Tuning möglich Applications • LAN • SAN and data center • MAN and WAN Properties • Small-Form-Factor (SFF) single fiber connectivity system • simplex and duplex • latched push-pull locking mechanism: lever has to be pressed for release • APC-version with anled ferrule endface (8°) • spring loaded ferrule, aligned by split sleeve • tuning optional
