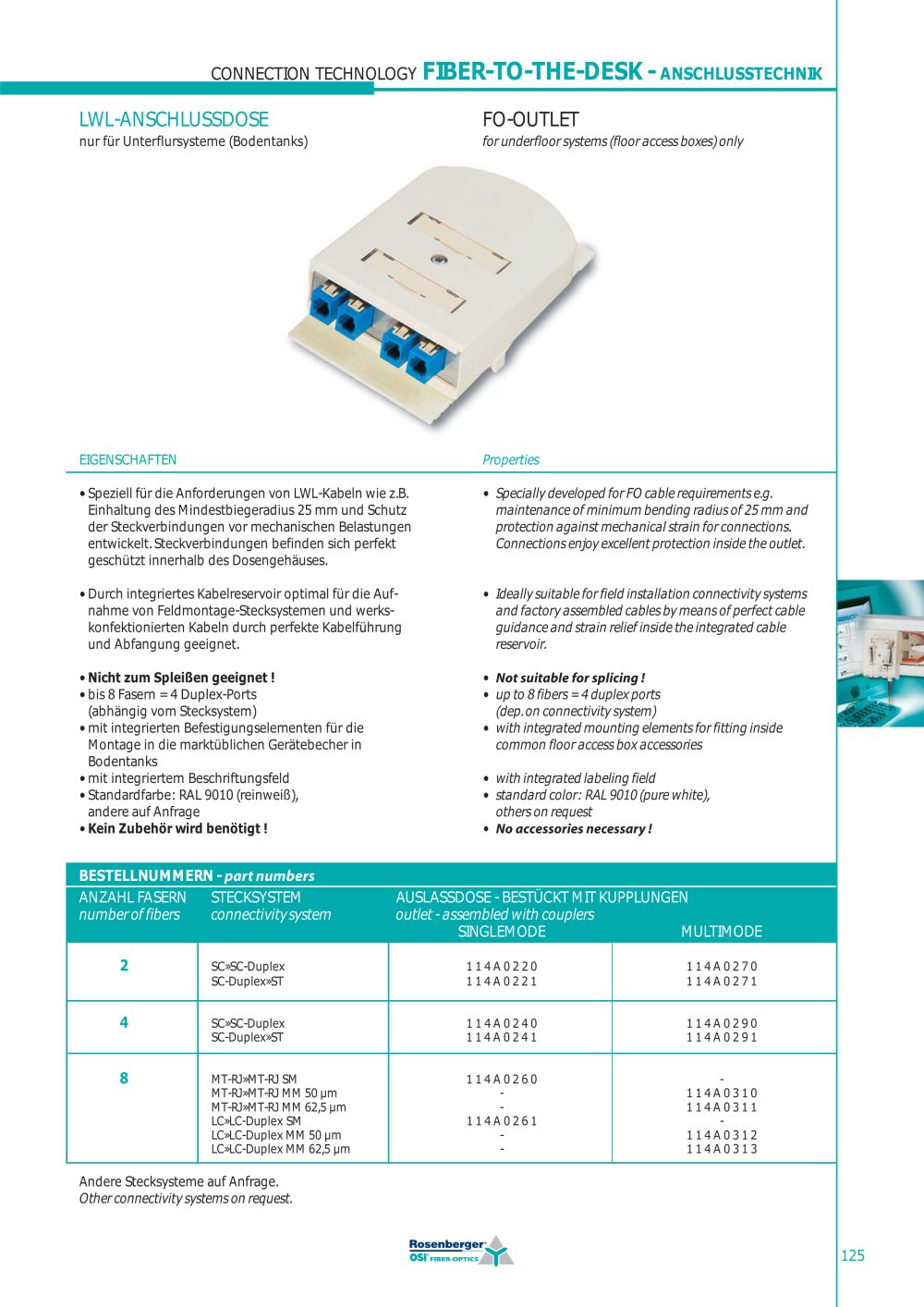

CONNECTION TECHNOLOGY FIBER-TO-THE-DESK - ANSCHLUSSTECHNIK 125 LWL-ANSCHLUSSDOSE nur für Unterflursysteme (Bodentanks) EIGENSCHAFTEN • Speziell für die Anforderungen von LWL-Kabeln wie z.B. Einhaltung des Mindestbiegeradius 25 mm und Schutz der Steckverbindungen vor mechanischen Belastungen entwickelt. Steckverbindungen befinden sich perfekt geschützt innerhalb des Dosengehäuses. • Durch integriertes Kabelreservoir optimal für die Aufnahme von Feldmontage-Stecksystemen und werkskonfektionierten Kabeln durch perfekte Kabelführung und Abfangung geeignet. • Nicht zum Spleißen geeignet ! • bis 8 Fasern = 4 Duplex-Ports (abhängig vom Stecksystem) • mit integrierten Befestigungselementen für die Montage in die marktüblichen Gerätebecher in Bodentanks • mit integriertem Beschriftungsfeld • Standardfarbe: RAL 9010 (reinweiß), andere auf Anfrage • Kein Zubehör wird benötigt ! FO-OUTLET for underfloor systems (floor access boxes) only Properties • Specially developed for FO cable requirements e.g. maintenance of minimum bending radius of 25 mm and protection against mechanical strain for connections. Connections enjoy excellent protection inside the outlet. • Ideally suitable for field installation connectivity systems and factory assembled cables by means of perfect cable guidance and strain relief inside the integrated cable reservoir. • Not suitable for splicing ! • up to 8 fibers = 4 duplex ports (dep. on connectivity system) • with integrated mounting elements for fitting inside common floor access box accessories • with integrated labeling field • standard color: RAL 9010 (pure white), others on request • No accessories necessary ! BESTELLNUMMERN - part numbers ANZAHL FASERN STECKSYSTEM AUSLASSDOSE - BESTÜCKT MIT KUPPLUNGEN number of fibers connectivity system outlet - assembled with couplers SINGLEMODE MULTIMODE 2 SC»SC-Duplex 1 1 4 A 0 2 2 0 1 1 4 A 0 2 7 0 SC-Duplex»ST 1 1 4 A 0 2 2 1 1 1 4 A 0 2 7 1 4 SC»SC-Duplex 1 1 4 A 0 2 4 0 1 1 4 A 0 2 9 0 SC-Duplex»ST 1 1 4 A 0 2 4 1 1 1 4 A 0 2 9 1 8 MT-RJ»MT-RJ SM 1 1 4 A 0 2 6 0 - MT-RJ»MT-RJ MM 50 ìm - 1 1 4 A 0 3 1 0 MT-RJ»MT-RJ MM 62,5 ìm - 1 1 4 A 0 3 1 1 LC»LC-Duplex SM 1 1 4 A 0 2 6 1 - LC»LC-Duplex MM 50 ìm - 1 1 4 A 0 3 1 2 LC»LC-Duplex MM 62,5 ìm - 1 1 4 A 0 3 1 3 Andere Stecksysteme auf Anfrage. Other connectivity systems on request.
