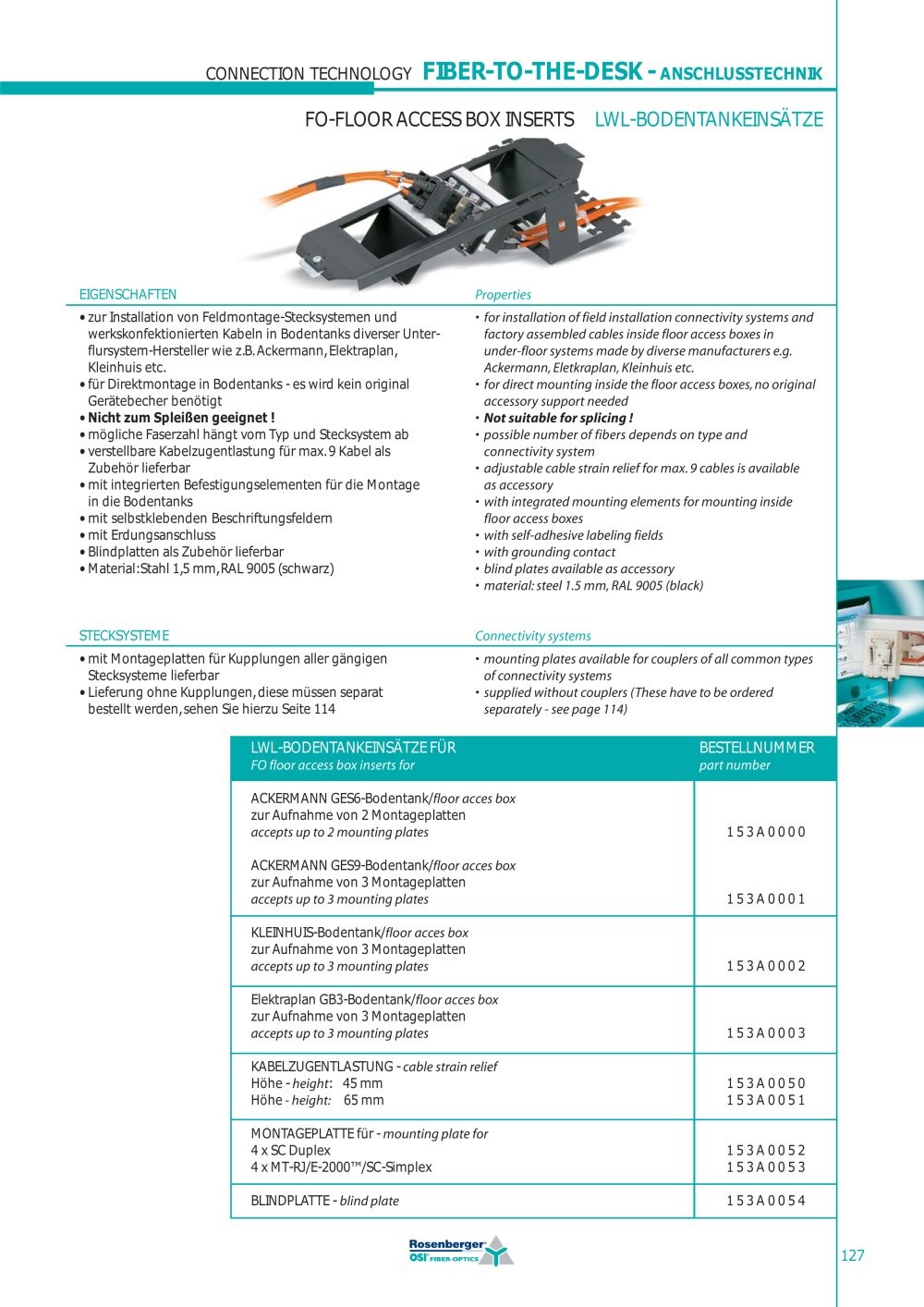

CONNECTION TECHNOLOGY FIBER-TO-THE-DESK - ANSCHLUSSTECHNIK FO-FLOOR ACCESS BOX INSERTS LWL-BODENTANKEINSÄTZE 127 EIGENSCHAFTEN • zur Installation von Feldmontage-Stecksystemen und werkskonfektionierten Kabeln in Bodentanks diverser Unterflursystem- Hersteller wie z.B. Ackermann, Elektraplan, Kleinhuis etc. • für Direktmontage in Bodentanks - es wird kein original Gerätebecher benötigt • Nicht zum Spleißen geeignet ! • mögliche Faserzahl hängt vom Typ und Stecksystem ab • verstellbare Kabelzugentlastung für max. 9 Kabel als Zubehör lieferbar • mit integrierten Befestigungselementen für die Montage in die Bodentanks • mit selbstklebenden Beschriftungsfeldern • mit Erdungsanschluss • Blindplatten als Zubehör lieferbar • Material: Stahl 1,5 mm, RAL 9005 (schwarz) STECKSYSTEME • mit Montageplatten für Kupplungen aller gängigen Stecksysteme lieferbar • Lieferung ohne Kupplungen, diese müssen separat bestellt werden, sehen Sie hierzu Seite 114 Properties • for installation of field installation connectivity systems and factory assembled cables inside floor access boxes in under-floor systems made by diverse manufacturers e.g. Ackermann, Eletkraplan, Kleinhuis etc. • for direct mounting inside the floor access boxes, no original accessory support needed • Not suitable for splicing ! • possible number of fibers depends on type and connectivity system • adjustable cable strain relief for max. 9 cables is available as accessory • with integrated mounting elements for mounting inside floor access boxes • with self-adhesive labeling fields • with grounding contact • blind plates available as accessory • material: steel 1.5 mm, RAL 9005 (black) Connectivity systems • mounting plates available for couplers of all common types of connectivity systems • supplied without couplers (These have to be ordered separately - see page 114) LWL-BODENTANKEINSÄTZE FÜR BESTELLNUMMER FO floor access box inserts for part number ACKERMANN GES6-Bodentank/floor acces box zur Aufnahme von 2 Montageplatten accepts up to 2 mounting plates 1 5 3 A 0 0 0 0 ACKERMANN GES9-Bodentank/floor acces box zur Aufnahme von 3 Montageplatten accepts up to 3 mounting plates 1 5 3 A 0 0 0 1 KLEINHUIS-Bodentank/floor acces box zur Aufnahme von 3 Montageplatten accepts up to 3 mounting plates 1 5 3 A 0 0 0 2 Elektraplan GB3-Bodentank/floor acces box zur Aufnahme von 3 Montageplatten accepts up to 3 mounting plates 1 5 3 A 0 0 0 3 KABELZUGENTLASTUNG - cable strain relief Höhe - height: 45 mm 1 5 3 A 0 0 5 0 Höhe - height: 65 mm 1 5 3 A 0 0 5 1 MONTAGEPLATTE für - mounting plate for 4 x SC Duplex 1 5 3 A 0 0 5 2 4 x MT-RJ/E-2000™/SC-Simplex 1 5 3 A 0 0 5 3 BLINDPLATTE - blind plate 1 5 3 A 0 0 5 4
