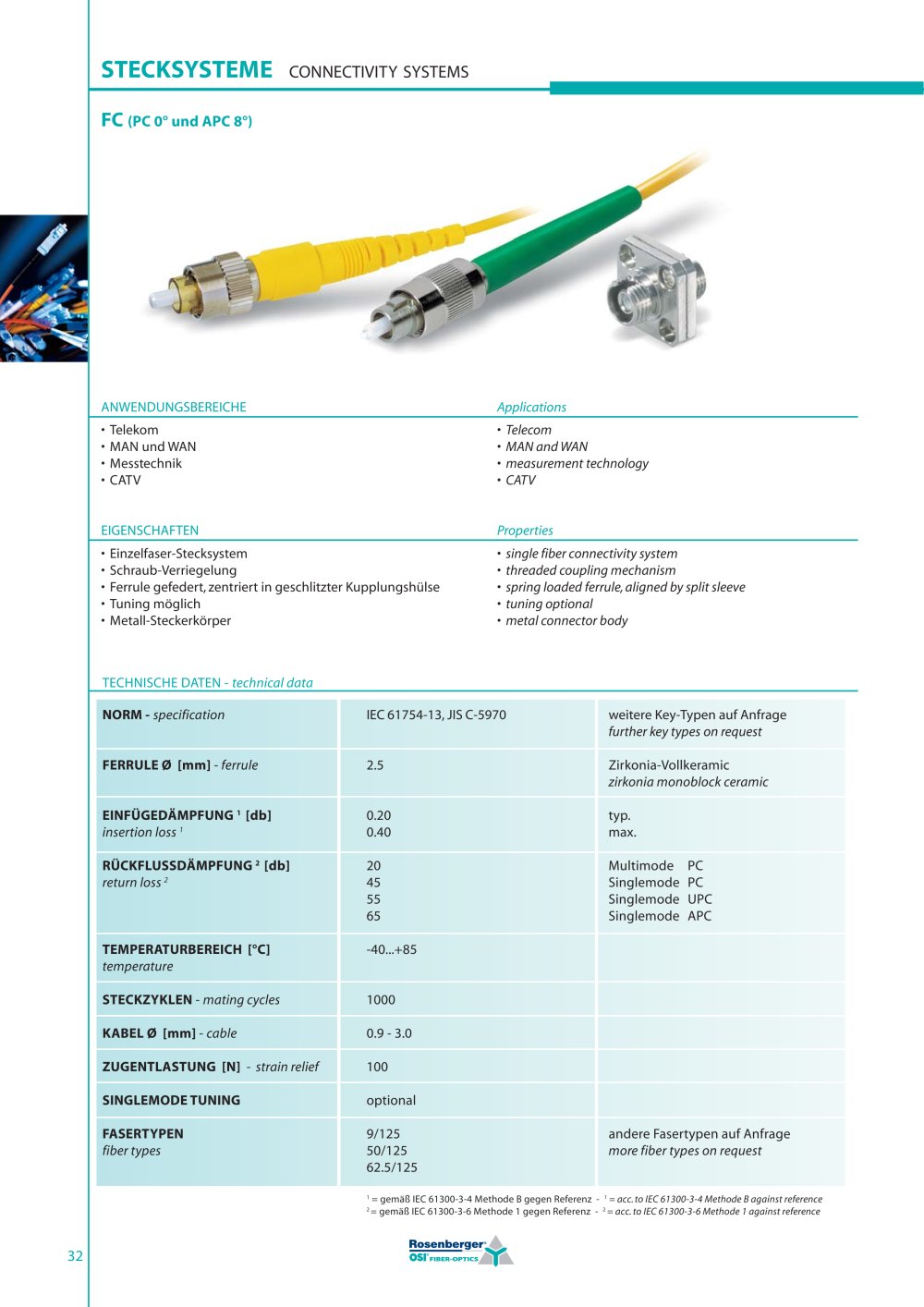

TECHNISCHE DATEN - technical data NORM - specification IEC 61754-13, JIS C-5970 weitere Key-Typen auf Anfrage further key types on request FERRULE Ø [mm] - ferrule 2.5 Zirkonia-Vollkeramic zirkonia monoblock ceramic EINFÜGEDÄMPFUNG 1 [db] 0.20 typ. insertion loss 1 0.40 max. RÜCKFLUSSDÄMPFUNG 2 [db] 20 Multimode PC return loss 2 45 Singlemode PC 55 Singlemode UPC 65 Singlemode APC TEMPERATURBEREICH [°C] -40...+85 temperature STECKZYKLEN - mating cycles 1000 KABEL Ø [mm] - cable 0.9 - 3.0 ZUGENTLASTUNG [N] - strain relief 100 SINGLEMODE TUNING optional FASERTYPEN 9/125 andere Fasertypen auf Anfrage fiber types 50/125 more fiber types on request 62.5/125 1 = gemäß IEC 61300-3-4 Methode B gegen Referenz - 1 = acc. to IEC 61300-3-4 Methode B against reference 2 = gemäß IEC 61300-3-6 Methode 1 gegen Referenz - 2 = acc. to IEC 61300-3-6 Methode 1 against reference 32 STECKSYSTEME CONNECTIVITY SYSTEMS FC (PC 0° und APC 8°) ANWENDUNGSBEREICHE • Telekom • MAN und WAN • Messtechnik • CATV EIGENSCHAFTEN • Einzelfaser-Stecksystem • Schraub-Verriegelung • Ferrule gefedert, zentriert in geschlitzter Kupplungshülse • Tuning möglich • Metall-Steckerkörper Applications • Telecom • MAN and WAN • measurement technology • CATV Properties • single fiber connectivity system • threaded coupling mechanism • spring loaded ferrule, aligned by split sleeve • tuning optional • metal connector body
