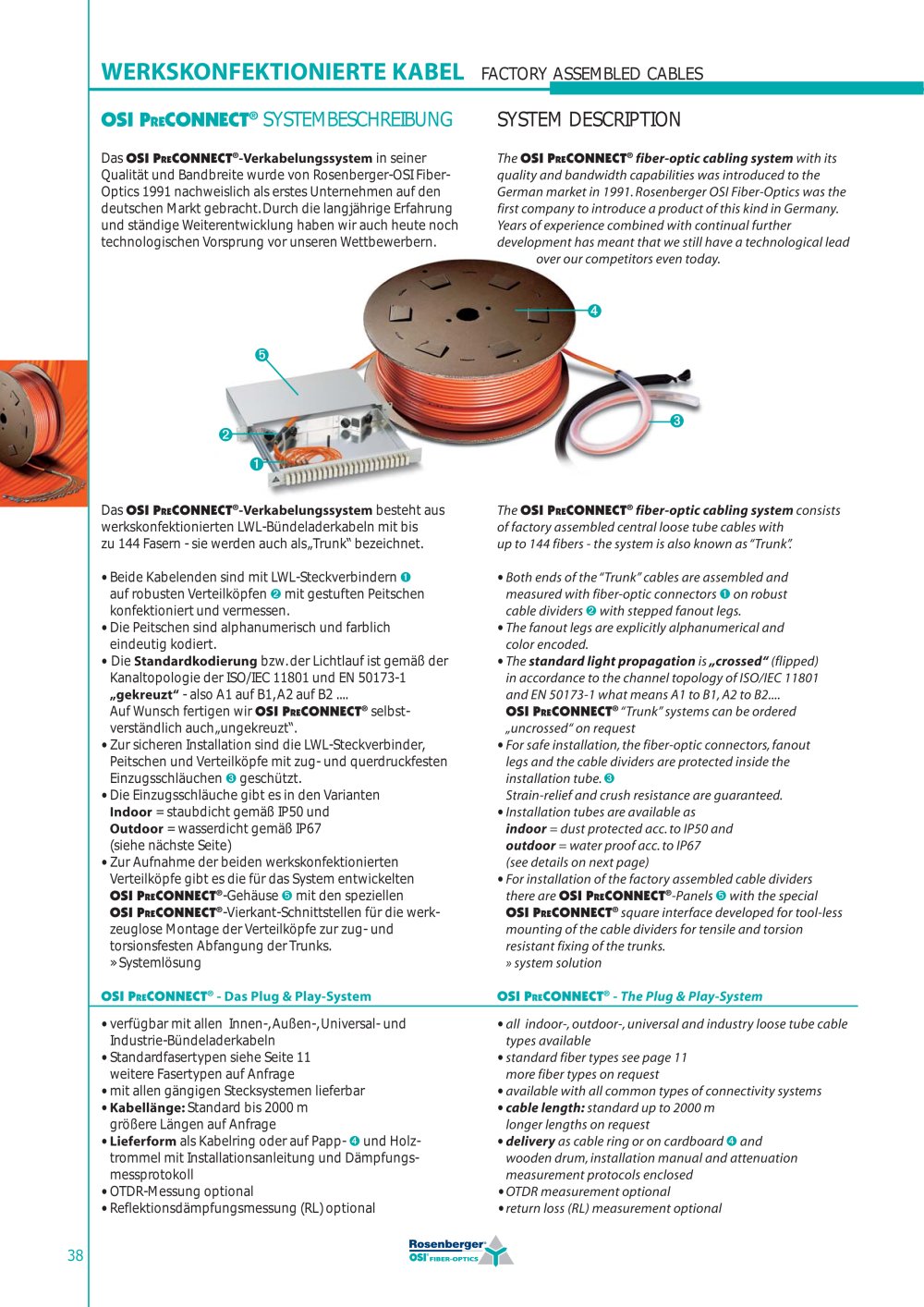

OSI PRECONNECT® SYSTEMBESCHREIBUNG
Das OSI PRECONNECT®-Verkabelungssystem in seiner
Qualität und Bandbreite wurde von Rosenberger-OSI Fiber-
Optics 1991 nachweislich als erstes Unternehmen auf den
deutschen Markt gebracht. Durch die langjährige Erfahrung
und ständige Weiterentwicklung haben wir auch heute noch
technologischen Vorsprung vor unseren Wettbewerbern.
Das OSI PRECONNECT®-Verkabelungssystem besteht aus
werkskonfektionierten LWL-Bündeladerkabeln mit bis
zu 144 Fasern - sie werden auch als „Trunk“ bezeichnet.
• Beide Kabelenden sind mit LWL-Steckverbindern
auf robusten Verteilköpfen mit gestuften Peitschen
konfektioniert und vermessen.
• Die Peitschen sind alphanumerisch und farblich
eindeutig kodiert.
• Die Standardkodierung bzw. der Lichtlauf ist gemäß der
Kanaltopologie der ISO/IEC 11801 und EN 50173-1
„gekreuzt“ - also A1 auf B1, A2 auf B2 ....
Auf Wunsch fertigen wir OSI PRECONNECT® selbstverständlich
auch „ungekreuzt“.
• Zur sicheren Installation sind die LWL-Steckverbinder,
Peitschen und Verteilköpfe mit zug- und querdruckfesten
Einzugsschläuchen geschützt.
• Die Einzugsschläuche gibt es in den Varianten
Indoor = staubdicht gemäß IP50 und
Outdoor = wasserdicht gemäß IP67
(siehe nächste Seite)
• Zur Aufnahme der beiden werkskonfektionierten
Verteilköpfe gibt es die für das System entwickelten
OSI PRECONNECT®-Gehäuse mit den speziellen
OSI PRECONNECT®-Vierkant-Schnittstellen für die werkzeuglose
Montage der Verteilköpfe zur zug- und
torsionsfesten Abfangung der Trunks.
» Systemlösung
OSI PRECONNECT® - Das Plug & Play-System
• verfügbar mit allen Innen-, Außen-, Universal- und
Industrie-Bündeladerkabeln
• Standardfasertypen siehe Seite 11
weitere Fasertypen auf Anfrage
• mit allen gängigen Stecksystemen lieferbar
• Kabellänge: Standard bis 2000 m
größere Längen auf Anfrage
• Lieferform als Kabelring oder auf Papp- und Holztrommel
mit Installationsanleitung und Dämpfungsmessprotokoll
• OTDR-Messung optional
• Reflektionsdämpfungsmessung (RL) optional
SYSTEM DESCRIPTION
The OSI PRECONNECT® fiber-optic cabling system with its
quality and bandwidth capabilities was introduced to the
German market in 1991. Rosenberger OSI Fiber-Optics was the
first company to introduce a product of this kind in Germany.
Years of experience combined with continual further
development has meant that we still have a technological lead
over our competitors even today.
The OSI PRECONNECT® fiber-optic cabling system consists
of factory assembled central loose tube
cables with
up to 144 fibers - the system is also known as “Trunk”.
• Both ends of the “Trunk”
cables are assembled and
measured with fiber-optic connectors on robust
cable dividers with stepped fanout legs.
• The fanout legs are explicitly alphanumerical and
color encoded.
• The standard light propagation is „crossed“ (flipped)
in accordance to the channel topology of ISO/IEC 11801
and EN 50173-1 what means A1 to B1, A2 to B2....
OSI PRECONNECT® “Trunk” systems can be ordered
„uncrossed“ on request
• For safe installation, the fiber-optic connectors, fanout
legs and the
cable dividers are protected inside the
installation tube.
Strain-relief and crush resistance are guaranteed.
• Installation tubes are available as
indoor = dust protected acc. to IP50 and
outdoor = water proof acc. to IP67
(see details on next page)
• For installation of the factory assembled
cable dividers
there are OSI PRECONNECT®-Panels with the special
OSI PRECONNECT® square interface developed for tool-less
mounting of the
cable dividers for tensile and torsion
resistant fixing of the trunks.
» system solution
OSI PRECONNECT® - The Plug & Play-System
• all indoor-, outdoor-, universal and industry loose tube
cable
types available
• standard fiber types see page 11
more fiber types on request
• available with all common types of connectivity systems
•
cable length: standard up to 2000 m
longer lengths on request
• delivery as
cable ring or on cardboard and
wooden drum, installation manual and attenuation
measurement protocols enclosed
• OTDR measurement optional
• return loss (RL) measurement optional
