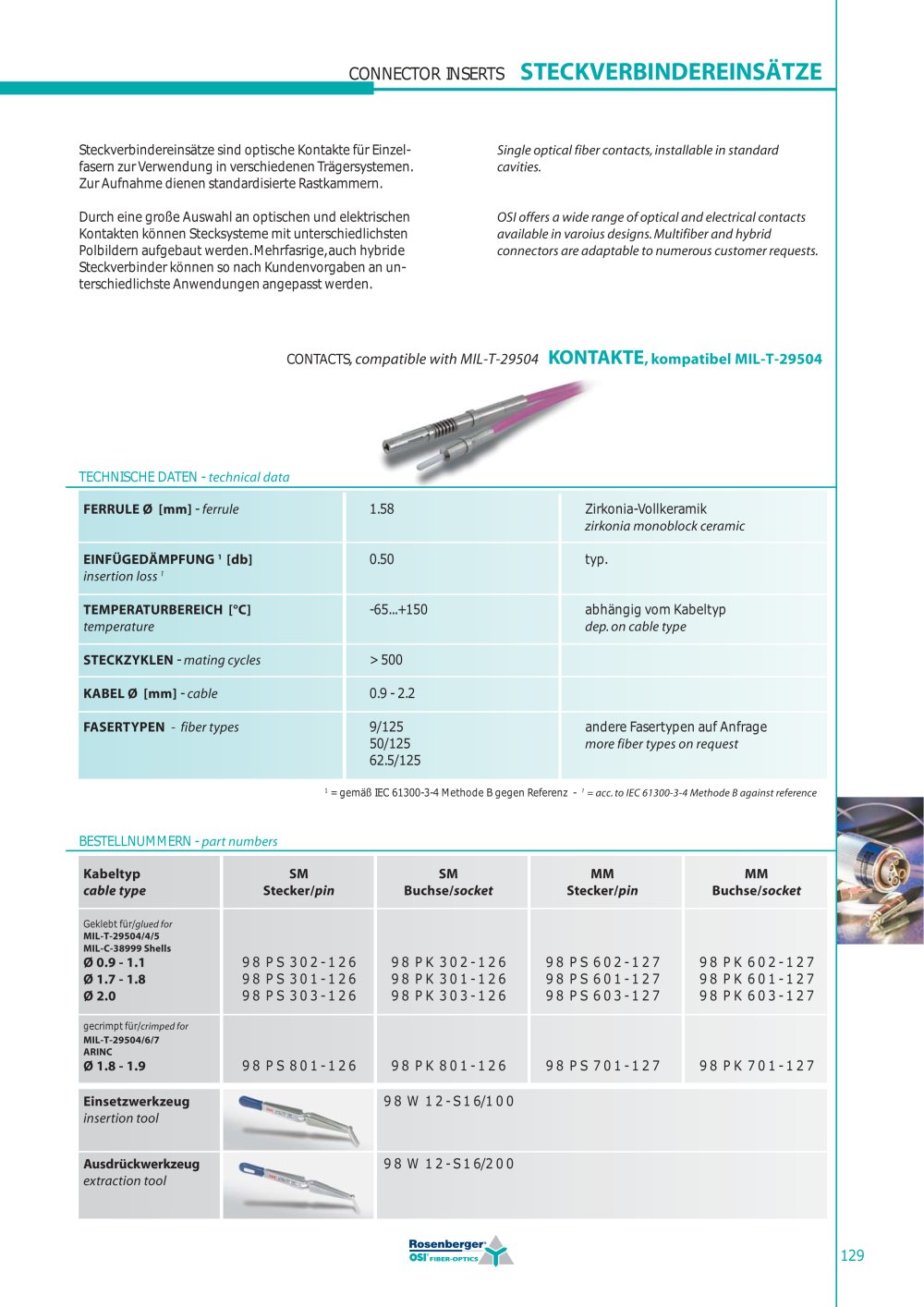

CONNECTOR INSERTS STECKVERBINDEREINSÄTZE 129 TECHNISCHE DATEN - technical data FERRULE Ø [mm] - ferrule 1.58 Zirkonia-Vollkeramik zirkonia monoblock ceramic EINFÜGEDÄMPFUNG 1 [db] 0.50 typ. insertion loss 1 TEMPERATURBEREICH [°C] -65...+150 abhängig vom Kabeltyp temperature dep. on cable type STECKZYKLEN - mating cycles > 500 KABEL Ø [mm] - cable 0.9 - 2.2 FASERTYPEN - fiber types 9/125 andere Fasertypen auf Anfrage 50/125 more fiber types on request 62.5/125 1 = gemäß IEC 61300-3-4 Methode B gegen Referenz - 1 = acc. to IEC 61300-3-4 Methode B against reference BESTELLNUMMERN - part numbers Kabeltyp SM SM MM MM cable type Stecker/pin Buchse/socket Stecker/pin Buchse/socket Geklebt für/glued for MIL-T-29504/4/5 MIL-C-38999 Shells Ø 0.9 - 1.1 9 8 P S 3 0 2 - 1 2 6 9 8 P K 3 0 2 - 1 2 6 9 8 P S 6 0 2 - 1 2 7 9 8 P K 6 0 2 - 1 2 7 Ø 1.7 - 1.8 9 8 P S 3 0 1 - 1 2 6 9 8 P K 3 0 1 - 1 2 6 9 8 P S 6 0 1 - 1 2 7 9 8 P K 6 0 1 - 1 2 7 Ø 2.0 9 8 P S 3 0 3 - 1 2 6 9 8 P K 3 0 3 - 1 2 6 9 8 P S 6 0 3 - 1 2 7 9 8 P K 6 0 3 - 1 2 7 gecrimpt für/crimped for MIL-T-29504/6/7 ARINC Ø 1.8 - 1.9 9 8 P S 8 0 1 - 1 2 6 9 8 P K 8 0 1 - 1 2 6 9 8 P S 7 0 1 - 1 2 7 9 8 P K 7 0 1 - 1 2 7 Einsetzwerkzeug 9 8 W 1 2 - S 1 6/1 0 0 insertion tool Ausdrückwerkzeug 9 8 W 1 2 - S 1 6/2 0 0 extraction tool CONTACTS, compatible with MIL-T-29504 KONTAKTE, kompatibel MIL-T-29504 Steckverbindereinsätze sind optische Kontakte für Einzelfasern zur Verwendung in verschiedenen Trägersystemen. Zur Aufnahme dienen standardisierte Rastkammern. Durch eine große Auswahl an optischen und elektrischen Kontakten können Stecksysteme mit unterschiedlichsten Polbildern aufgebaut werden. Mehrfasrige, auch hybride Steckverbinder können so nach Kundenvorgaben an unterschiedlichste Anwendungen angepasst werden. Single optical fiber contacts, installable in standard cavities. OSI offers a wide range of optical and electrical contacts available in varoius designs. Multifiber and hybrid connectors are adaptable to numerous customer requests.
