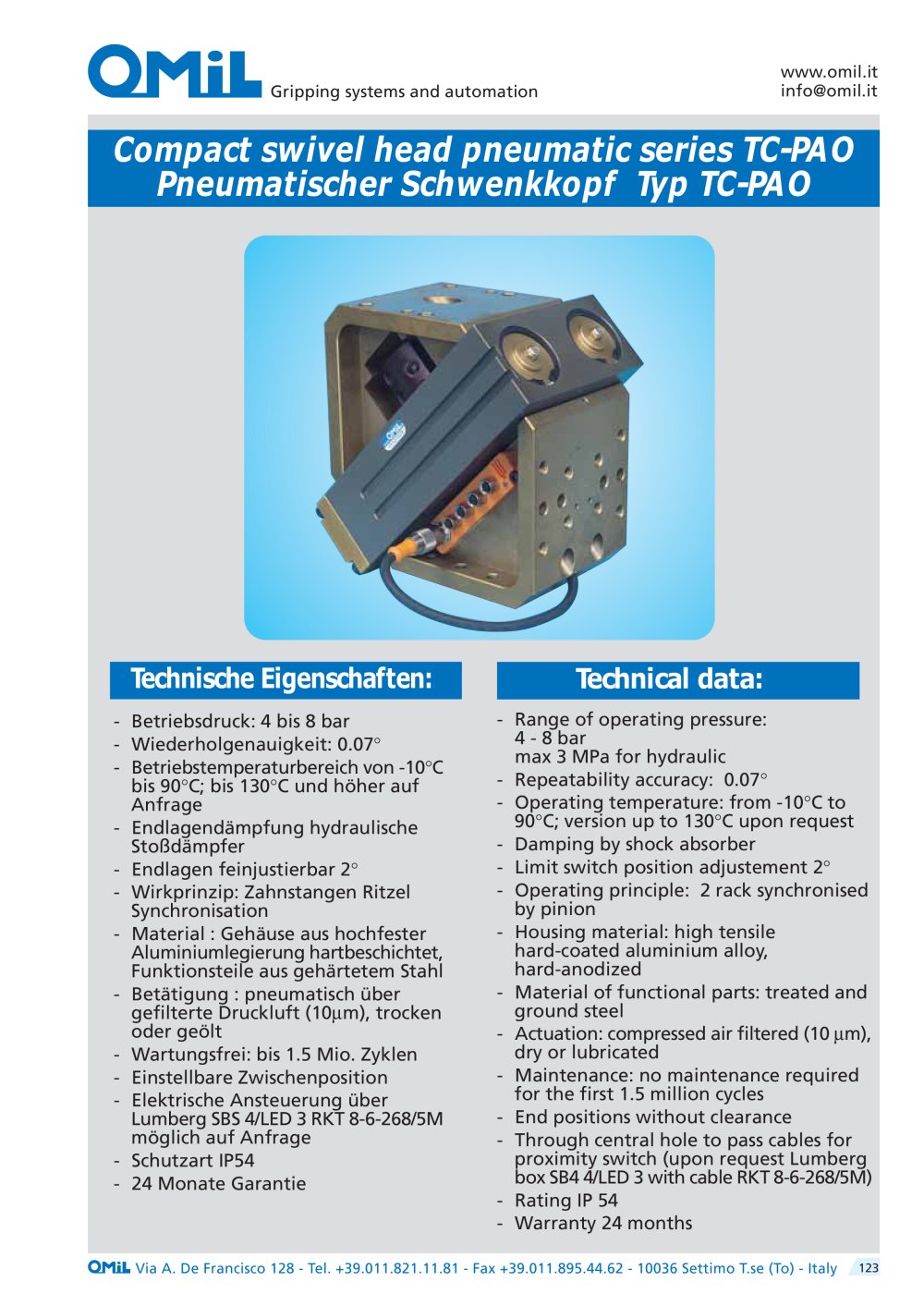

untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:9.00pt "Arial", sans-serif; } .font1 { font:10.00pt "Arial", sans-serif; } .font2 { font:12.00pt "Arial", sans-serif; } .font3 { font:15.00pt "Arial", sans-serif; } .font4 { font:20.00pt "Arial", sans-serif; } .font5 { font:11.00pt "Palatino Linotype", serif; } Gripping Systems and automation www.omil.it info@omil.it Compact swivel head pneumatic séries TC-PAO Pneumatischer Schwenkkopf Typ TC-PAO Technische Eigenschaften: Technical data: - Betriebsdruck: 4 bis 8 bar - Wiederholgenauigkeit: 0.07° - Betriebstemperaturbereich von -10°C bis 90°C; bis 130°C und hôher auf Anfrage - Endlagendàmpfung hydraulische StoBdàmpfer - Endlagen feinjustierbar 2° - Wirkprinzip: Zahnstangen Ritzel Synchronisation - Material : Gehàuse aus hochfester Aluminiumlegierung hartbeschichtet, Funktionsteife aus gehàrtetem Stahl - Betàtigung : pneumatisch ùber gefilterte Druckluft (10|im), trocken oder geôlt - Wartungsfrei: bis 1.5 Mio. Zyklen - Einstellbare Zwischenposition - Elektrische Ansteuerung ùber Lumberg SBS 4/LED 3 RKT 8-6-268/5M môglich auf Anfrage - Schutzart IP54 - 24 Monate Garantie - Range of operating pressure: 4 - 8 bar max 3 MPa for hydraulic - Repeatability accuracy: 0.07° - Operating temperature: from -10°C to 90°C; version up to 130°C upon request - Damping by shock absorber - Limit switch position adjustement 2° - Operating principle: 2 rack synchronised by pinion - Housing material: high tensile hard-coated aluminium alloy, hard-anodized - Material of functional parts: treated and ground steel - Actuation: compressed air filtered (10 | m), dry or lubricated - Maintenance: no maintenance required for the first 1.5 million cycles - End positions without clearance - Through central hole to pass cables for proximity switch (upon request Lumberg box SB4 4/LED 3 with cable RKT 8-6-268/5M) - Rating IP 54 - Warranty 24 months QMiL Via A. De Francisco 128 - Tel. +39.011.821.11.81 - Fax +39.011.895.44.62 - 10036 Settimo T.se (To) - Italy /l23
