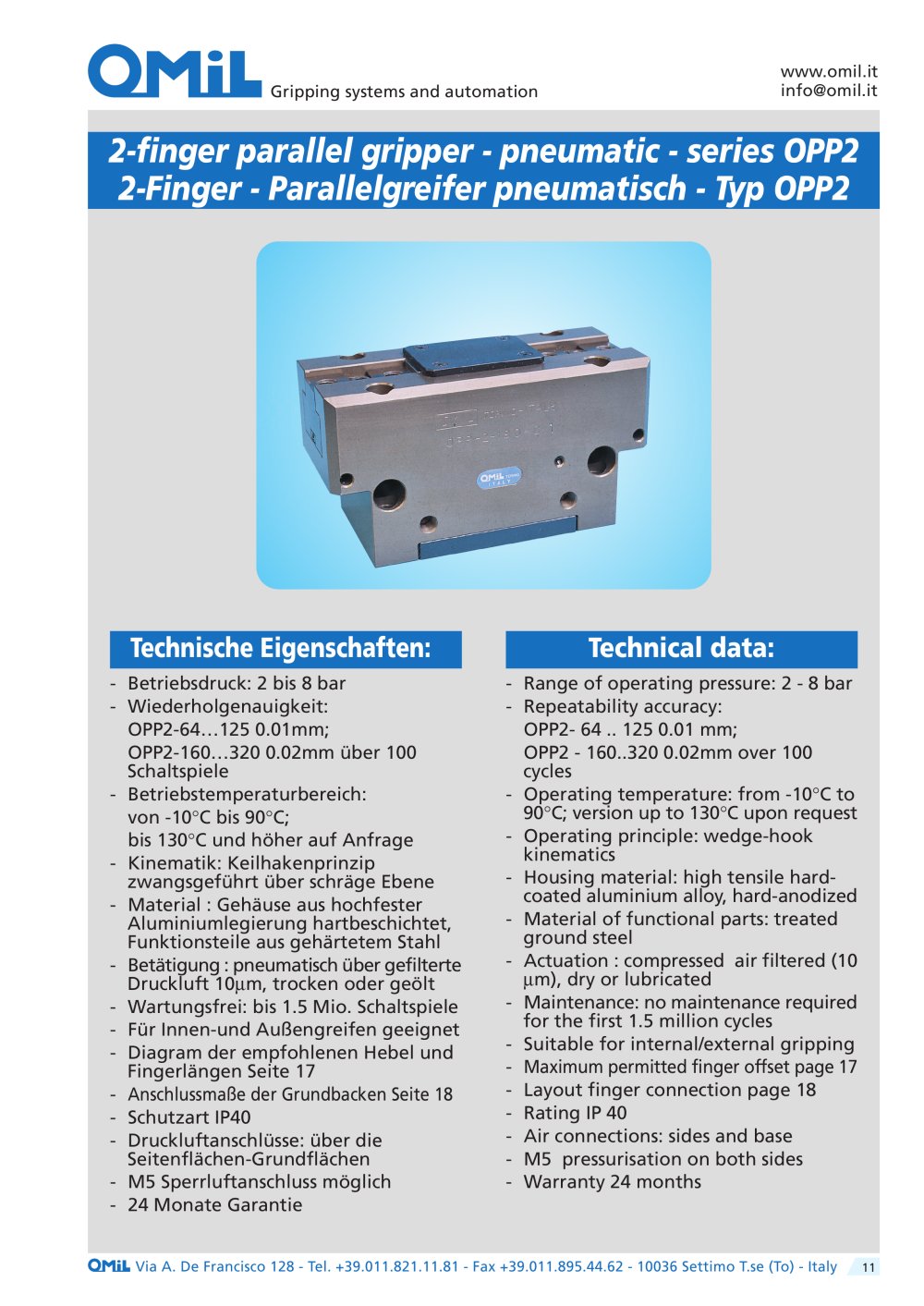

2-finger parallel grippers, pneumatic OPP2 - OMIL - #1

Text version of the page

untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:14.00pt "Arial", sans-serif; } .font1 { font:9.00pt "Georgia", serif; } .font2 { font:7.00pt "Lucida Sans Unicode", sans-serif; } .font3 { font:11.00pt "Lucida Sans Unicode", sans-serif; } .font4 { font:17.00pt "Lucida Sans Unicode", sans-serif; } .font5 { font:17.10pt "Lucida Sans Unicode", sans-serif; } Gripping Systems and automation www.omil.it info@omil.it 2-finger parallel gripper - pneumatic - séries OPP2 2-Finger - Parallelgreifer pneumatisch - Typ OPP2 Technische Eigenschaften: Technical data: Range of operating pressure: 2 - 8 bar Repeatability accuracy: OPP2- 64 .. 125 0.01 mm; OPP2 - 160..320 0.02mm over 100 cycles Operating temperature: from -10° C to 90°C; version up to 130°C upon request Operating principle: wedge-hook kinematics Housing material: high tensile hard-coated aluminium alloy, hard-anodized Material of functional parts: treated ground steel Actuation : compressed air filtered (10 |jm), dry or lubricated Maintenance: no maintenance required for the first 1.5 million cycles Suitable for internal/external gripping Maximum permitted finger offset page 17 Layout finger connection page 18 Rating IP 40 Air connections: sides and base M5 pressurisation on both sides Warranty 24 months Betriebsdruck: 2 bis 8 bar Wiederholgenauigkeit: OPP2-64...125 0.01mm; OPP2-160...320 0.02mm ùber 100 Schaltspiele Betriebstemperaturbereich: von -10°C bis 90°C; bis 130°C und hôher auf Anfrage Kinematik: Keilhakenprinzip zwangsgefùhrt ùber schràge Ebene Material : Gehàuse aus hochfester Aluminiumlegierung hartbeschichtet, Funktionsteile aus gehàrtetem Stahl Betàtigung : pneumatisch ùber gefilterte Druckluft 10|jm, trocken oder geôlt Wartungsfrei: bis 1.5 Mio. Schaltspiele Fùr Innen-und AuGengreifen geeignet Diagram der empfohlenen Hebel und Fingerlàngen Seite 17 AnschlussmaGe der Grundbacken Seite 18 Schutzart IP40 Druckluftanschlùsse: ùber die Seitenflàchen-Grundflàchen M5 Sperrluftanschluss môglich 24 Monate Garantie QMiL Via A. De Francisco 128 - Tel. +39.011.821.11.81 - Fax +39.011.895.44.62 - 10036 Settimo T.se (To) - Italy J11
