VIP

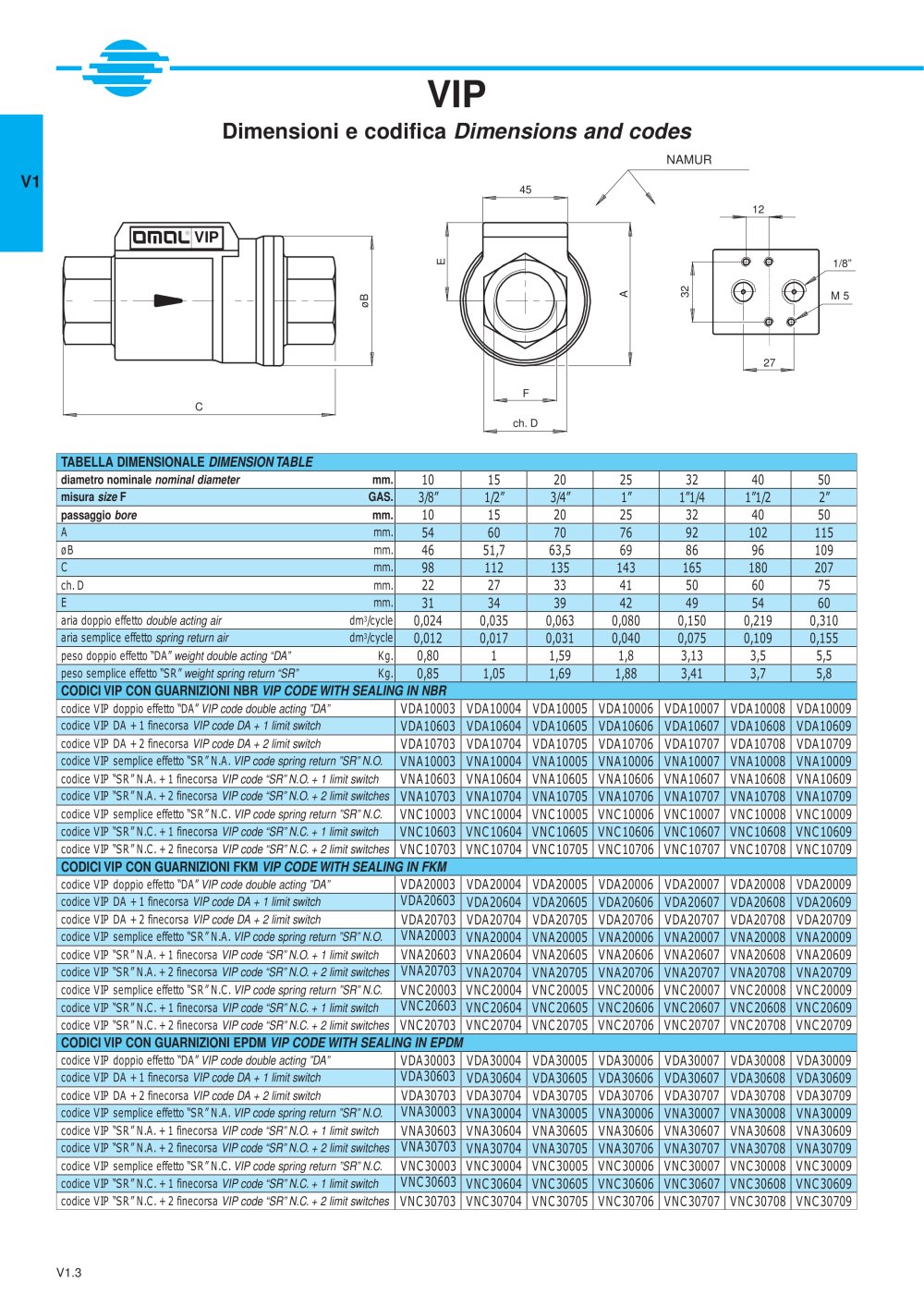

Dimensioni e codifica Dimensions and codes

NAMUR

V1

4512

VIP

A32 E øB 27Fch.D C 1/8”M 5 TABELLA DIMENSIONALE DIMENSION TABLE
diametro nominale nominal diameter mm. 10 15 20 25 32 40 50
misura size FGAS. 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2”
passaggio bore mm. 10 15 20 25 32 40 50
Amm. 54 60 70 76 92 102 115
øBmm. 46 51,7 63,5 69 86 96 109
Cmm. 98 112 135 143 165 180 207
ch.Dmm. 22 27 33 41 50 60 75
Emm. 31 34 39 42 49 54 60
aria doppio effetto double acting air dm 3 /cycle 0,024 0,035 0,063 0,080 0,150 0,219 0,310
aria semplice effetto spring return air dm 3 /cycle 0,012 0,017 0,031 0,040 0,075 0,109 0,155
peso doppio effetto “DA” weight double acting “DA” Kg. 0,80 1 1,59 1,8 3,13 3,5 5,5
peso semplice effetto “SR” weight spring return “SR” Kg. 0,85 1,05 1,69 1,88 3,41 3,7 5,8 CODICI VIP CON GUARNIZIONI NBR VIP CODE WITH SEALING IN NBR
codice VIPdoppio effetto “DA” VIPcode double acting ”DA” VDA10003 VDA10004 VDA10005 VDA10006 VDA10007 VDA10008 VDA10009
codice VIPDA + 1 finecorsa VIPcode DA + 1 limit switch VDA10603 VDA10604 VDA10605 VDA10606 VDA10607 VDA10608 VDA10609
codice VIPDA + 2 finecorsa VIPcode DA + 2 limit switch VDA10703 VDA10704 VDA10705 VDA10706 VDA10707 VDA10708 VDA10709
codice VIPsemplice effetto “SR”N.A. VIPcode spring return ”SR”N.O. VNA10003 VNA10004 VNA10005 VNA10006 VNA10007 VNA10008 VNA10009
codice VIP“SR”N.A.+ 1 finecorsa VIPcode “SR”N.O.+ 1 limit switch VNA10603 VNA10604 VNA10605 VNA10606 VNA10607 VNA10608 VNA10609
codice VIP“SR”N.A.+ 2 finecorsa VIPcode “SR”N.O.+ 2 limit switches VNA10703 VNA10704 VNA10705 VNA10706 VNA10707 VNA10708 VNA10709
codice VIPsemplice effetto “SR”N.C. VIPcode spring return ”SR”N.C. VNC10003 VNC10004 VNC10005 VNC10006 VNC10007 VNC10008 VNC10009
codice VIP“SR”N.C.+ 1 finecorsa VIPcode “SR”N.C.+ 1 limit switch VNC10603 VNC10604 VNC10605 VNC10606 VNC10607 VNC10608 VNC10609
codice VIP“SR”N.C.+ 2 finecorsa VIPcode “SR”N.C.+ 2 limit switches VNC10703 VNC10704 VNC10705 VNC10706 VNC10707 VNC10708 VNC10709 CODICI VIP CON GUARNIZIONI FKM VIP CODE WITH SEALING IN FKM
codice VIPdoppio effetto “DA” VIPcode double acting ”DA” VDA20003 VDA20004 VDA20005 VDA20006 VDA20007 VDA20008 VDA20009
codice VIPDA + 1 finecorsa VIPcode DA + 1 limit switch VDA20603 VDA20604 VDA20605 VDA20606 VDA20607 VDA20608 VDA20609
codice VIPDA + 2 finecorsa VIPcode DA + 2 limit switch VDA20703 VDA20704 VDA20705 VDA20706 VDA20707 VDA20708 VDA20709
codice VIPsemplice effetto “SR”N.A. VIPcode spring return ”SR”N.O. VNA20003 VNA20004 VNA20005 VNA20006 VNA20007 VNA20008 VNA20009
codice VIP“SR”N.A.+ 1 finecorsa VIPcode “SR”N.O.+ 1 limit switch VNA20603 VNA20604 VNA20605 VNA20606 VNA20607 VNA20608 VNA20609
codice VIP“SR”N.A.+ 2 finecorsa VIPcode “SR”N.O.+ 2 limit switches VNA20703 VNA20704 VNA20705 VNA20706 VNA20707 VNA20708 VNA20709
codice VIPsemplice effetto “SR”N.C. VIPcode spring return ”SR”N.C. VNC20003 VNC20004 VNC20005 VNC20006 VNC20007 VNC20008 VNC20009
codice VIP“SR”N.C.+ 1 finecorsa VIPcode “SR”N.C.+ 1 limit switch VNC20603 VNC20604 VNC20605 VNC20606 VNC20607 VNC20608 VNC20609
codice VIP“SR”N.C.+ 2 finecorsa VIPcode “SR”N.C.+ 2 limit switches VNC20703 VNC20704 VNC20705 VNC20706 VNC20707 VNC20708 VNC20709 CODICI VIP CON GUARNIZIONI EPDM VIP CODE WITH SEALING IN EPDM
codice VIPdoppio effetto “DA” VIPcode double acting ”DA” VDA30003 VDA30004 VDA30005 VDA30006 VDA30007 VDA30008 VDA30009
codice VIPDA + 1 finecorsa VIPcode DA + 1 limit switch VDA30603 VDA30604 VDA30605 VDA30606 VDA30607 VDA30608 VDA30609
codice VIPDA + 2 finecorsa VIPcode DA + 2 limit switch VDA30703 VDA30704 VDA30705 VDA30706 VDA30707 VDA30708 VDA30709
codice VIPsemplice effetto “SR”N.A. VIPcode spring return ”SR”N.O. VNA30003 VNA30004 VNA30005 VNA30006 VNA30007 VNA30008 VNA30009
codice VIP“SR”N.A.+ 1 finecorsa VIPcode “SR”N.O.+ 1 limit switch VNA30603 VNA30604 VNA30605 VNA30606 VNA30607 VNA30608 VNA30609
codice VIP“SR”N.A.+ 2 finecorsa VIPcode “SR”N.O.+ 2 limit switches VNA30703 VNA30704 VNA30705 VNA30706 VNA30707 VNA30708 VNA30709
codice VIPsemplice effetto “SR”N.C. VIPcode spring return ”SR”N.C. VNC30003 VNC30004 VNC30005 VNC30006 VNC30007 VNC30008 VNC30009
codice VIP“SR”N.C.+ 1 finecorsa VIPcode “SR”N.C.+ 1 limit switch VNC30603 VNC30604 VNC30605 VNC30606 VNC30607 VNC30608 VNC30609
codice VIP“SR”N.C.+ 2 finecorsa VIPcode “SR”N.C.+ 2 limit switches VNC30703 VNC30704 VNC30705 VNC30706 VNC30707 VNC30708 VNC30709
V1.3
