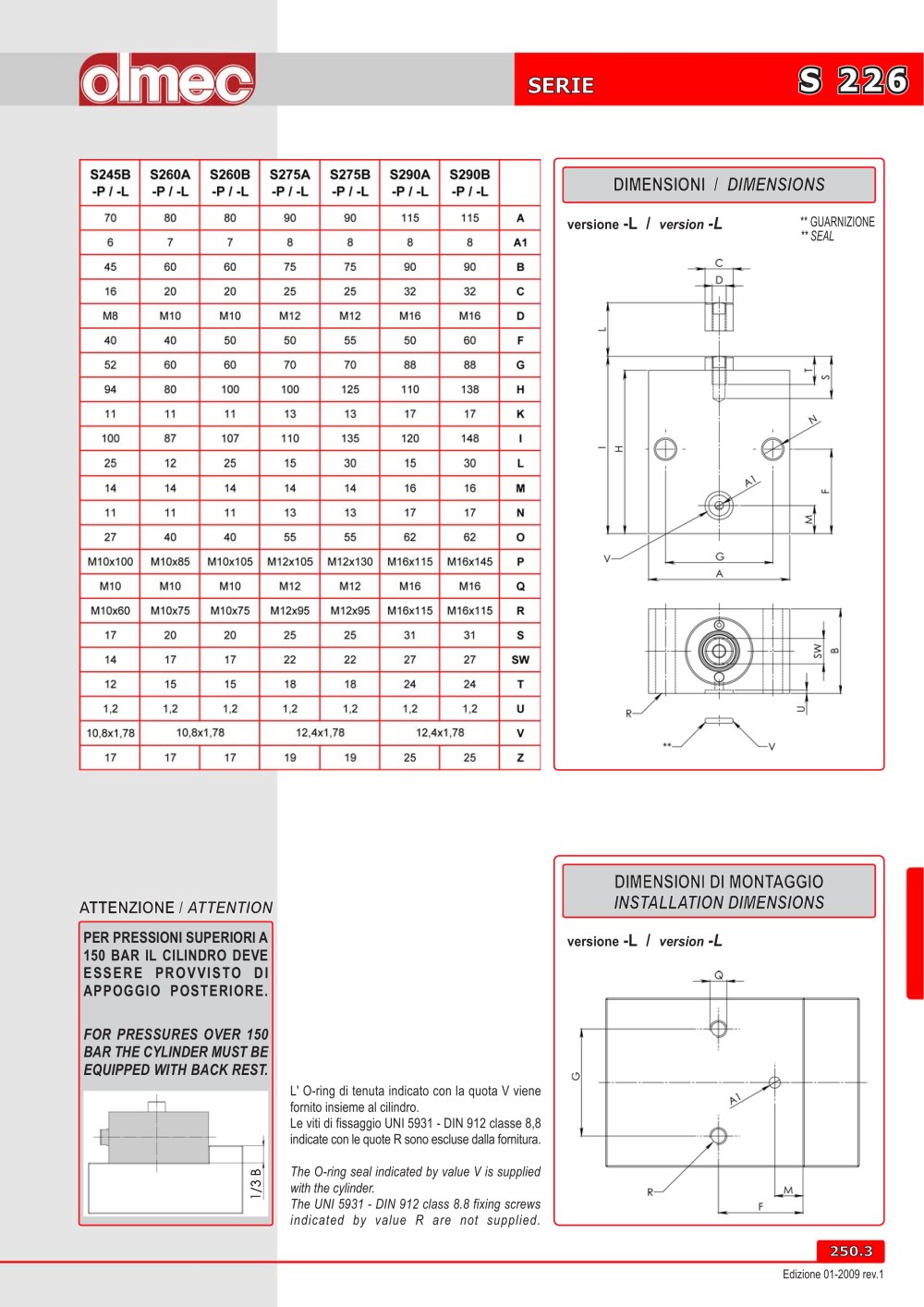

S 226

SERIE



S245B -P/-L	5260A -P/-L	S260B -P/-L	S275A -P/-L	S275B -P / -L	S290A -PI -L	S 29 06 -P/-L

70	80	80	90	90	1115	115	A

6	7	7	8	8	8	8	A1

45	60	60	75	75	90	90	B

16	20	20	25	25	32	32	C
MS	M10	N110	M12	M12	M16	M16	D
40	40	50	50	55	50	60	F
52	60	BO	70	70	88	88	G
94	SO	100	100	125	110	138	H
11	11	11	13	13	17	17	K

100	87	107	110	135	120	148	l

2Ë	12	25	15	30	15	30	L
14	14	14	14	14	16	16	M
11	11	11	13	13	17	17	N
27	40	40	55	55	62	62	0
M10x100	M10x85	N110x105	M12x105	M12x130	N116x115	N116x145	P
M10	M10	N110	M12	M12	N116	N116	Q
M10x60	M 10x75	M10x75	M12x95	M 12x95	M16x115	N116x115	R
17	20	20	25	25	31	31	S

14	17	17	22	22	27	27	SW
12	15	15	18	18	24	24	T

1.2	1,2	1,2	1.2	1,2	1,2	1,2	u

10,8x1,78	10,8x1,78		12.4x1,78		12.4x1.78		V
17	17	17	19	19	25	25	z

DIMENSIONI / DIMENSIONS

versione -L / version -L

"GUARNIZIONE "SEAL

M—

DIMENSIONI DI MONTAGGIO INSTALLATION DIMENSIONS

ATTENZIONE / ATTENTION

PERPRESSIONISUPERIORIA 150 BAR IL CILINDRO DEVE ESSERE PROVVISTO DI APPOGGIO POSTERIORE.

FOR PRESSURES OVER 150 BAR THE CYLINDER MUST BE EQUIPPED WITH BACK REST.

_eh_

versione -L / version -L

L' O-ring di tenuta indicato con la quota V viene fornito insieme al cilindro. Le viti di fissaggio UNI 5931 - DIN 912 classe 8,8 indicate con le quote R sono escluse dalla fornitura.

The O-ring seal indicated by value V is supplied with the cylinder.

The UNI 5931 - DIN 912 class 8.8 fixing screws indicated by value R are not supplied.

250.3

Edizione 08-2008 rev.O
