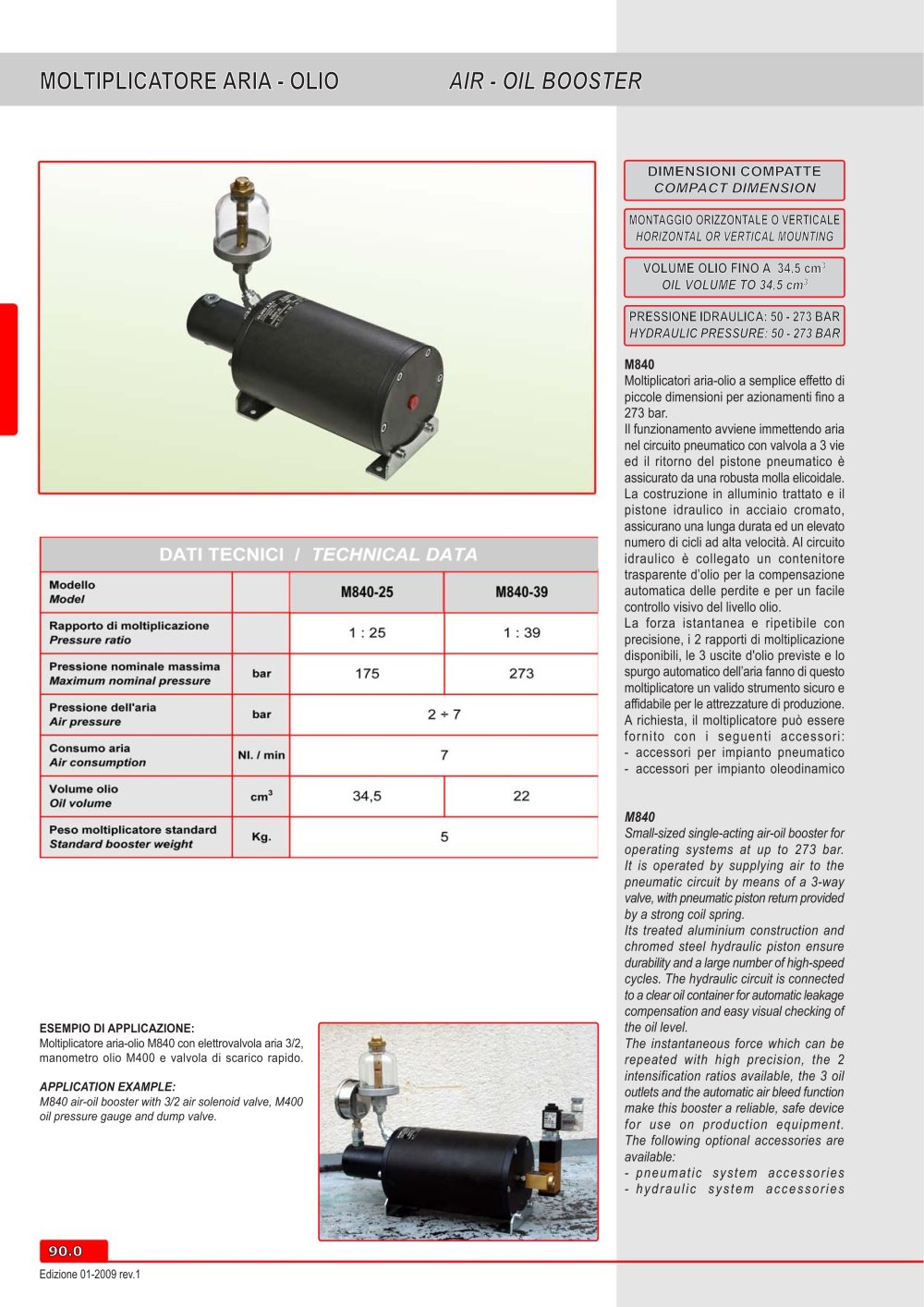

| DIMENSIONI COMPATTE COMPACT DIMENSION | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MONTAGGIO ORIZZONTALE O VERTICALE HORIZONTAL OR VERTICAL MOUNTING | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VOLUME OLIO FINO A 34,5 cm3 OIL VOLUME TO 34,5 cm3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRESSIONE IDRAULICA: 50 ■ 273 BAR HYDRAULIC PRESSURE: 50 - 273 BAR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M840 Moltiplicatori aria-olio a semplice effetto di piccole dimensioni per azionamenti fino a 273 bar. Il funzionamento avviene immettendo aria nel circuito pneumatico con valvola a 3 vie ed il ritorno del pistone pneumatico è assicurato da una robusta molla elicoidale. La costruzione in alluminio trattato e il pistone idraulico in acciaio cromato, assicurano una lunga durata ed un elevato numero di cicli ad alta velocità. Al circuito idraulico è collegato un contenitore trasparente d'olio per la compensazione automatica delle perdite e per un facile controllo visivo del livello olio. La forza istantanea e ripetibile con precisione, i 2 rapporti di moltiplicazione disponibili, le 3 uscite d'olio previste e lo spurgo automatico dell'aria fanno di questo moltiplicatore un valido strumento sicuro e affidabile per le Vostre attrezzature di produzione. A richiesta, il moltiplicatore può essere fornito con i seguenti accessori: - accessori per impianto pneumatico - accessori per impianto oleodinamico | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TI TECN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modello Model | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M840-39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M840-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rapporto di moltiplicazione Pressure ratio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 : 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 : 39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pressions nominale massima Maximum pressure rating | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 273 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| bar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pressione dell'aria Air pressure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2*7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| bar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Consumo aria Air consumption | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NI. / min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Volume olio OH volume | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Peso moltiplicatore standard Siondai d booster weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M840 Small-sized single-acting air-oil booster for operating systems at up to 273 bar. It is operated by supplying air to the pneumatic circuit by means of a 3-way valve, with pneumatic piston return provided byastrong coilspring. Its treated aluminium construction and chromed steel hydraulic piston ensure durability and a large number of high-speed cycles. The hydraulic circuit is connected to a clear oil container for automatic leakage compensation and easy visual checking of the oillevel. The instantaneous force which can be repeated with high precision, the 2 intensification ratios available, the 3 oil outletsandthe automatic air bleed function make this booster a reliable, safe device for use on your production equipment. The following optional accessories are available: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kg. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ESEMPIO DI APPLICAZIONE: Moltiplicatore aria-olio M840 con elettrovalvola aria 3/2, manometro olio M400 e valvola di scarico rapido. APPLICATION EXAMPLE: M840 air-oil booster with 3/2 air solenoid valve, M400 oil pressure gauge and dump valve. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| pneumatic system hydraulic system | accessories accessories | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
