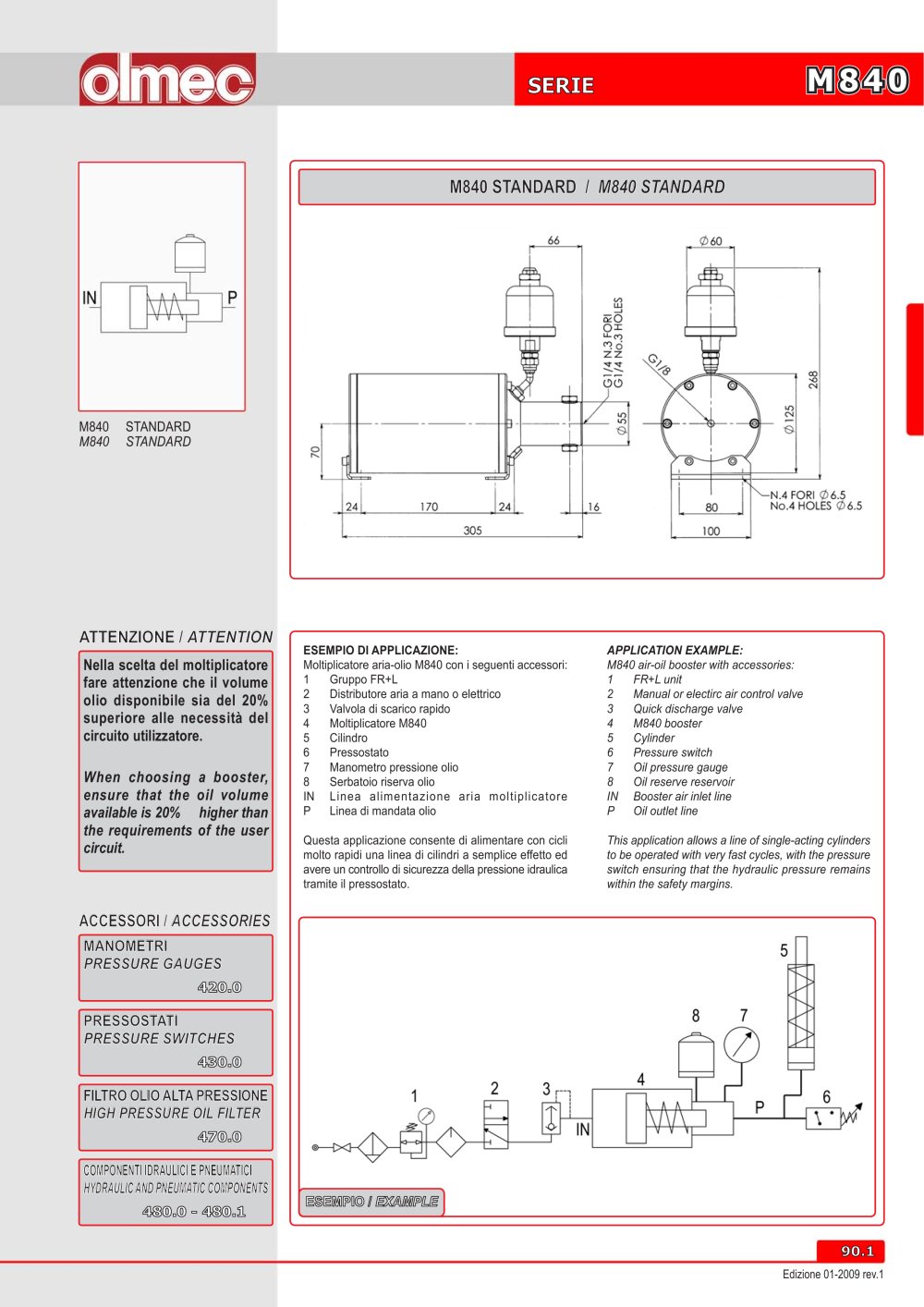

M840

SERIE

M840 STANDARD / M840 STANDARD

g 60

tv O

<7 ;;

:zz


	r ^c		)
			/ -

M840 STANDARD M840 STANDARD

rj[[_

N.4FORI 06.5 No.4 HOLES 06.5

170

305

ATTENZIONE / ATTENTION

ESEMPIO DI APPLICAZIONE:

Moltiplicatore aria-olio M840 con i seguenti accessori:

APPLICATION EXAMPLE:

M840 air-oil booster with accessories:

Nella scelta del moltiplicatore fare attenzione che il volume olio disponibile sia del 20% superiore alle necessità del circuito utilizzatore.

When choosing a booster, ensure that the oil volume available is 20% higher than the requirements of the user circuit.


1	Gruppo FR+L	1	FR+L unit
2	Distributore aria a mano o elettrico		Manual or electirc air control valve
3	Valvola di scarico rapido	3	Quick discharge valve
4	Moltiplicatore M840	4	M840 booster
5	Cilindro	5	Cylinder
6	Pressostato	6	Pressure switch
7	Manometro pressione olio	7	Oilpressuregauge
8	Serbatoio riserva olio	8	Oilreservereservoir
IN	Linea alimentazione aria moltiplicatore	IN	Boosterairinletline
P	Linea di mandata olio	P	Oiloutletline

Questa applicazione consente di alimentare con cicli molto rapidi una linea di cilindri a semplice effetto ed avere un controllo di sicurezza della pressione idraulica tramite il pressostato.

This application allows a line ofsingle-acting cylinders to be operated with very fast cycles, with the pressure switch ensuring that the hydraulic pressure remains withinthesafetymargins.

ACCESSORI / ACCESSORIES

MANOMETRI PRESSURE GAUGES

PRESSOSTATI PRESSURESWITCHES

FILTRO OLIO ALTA PRESSIONE HIGH PRESSURE OIL FILTER

90.1
