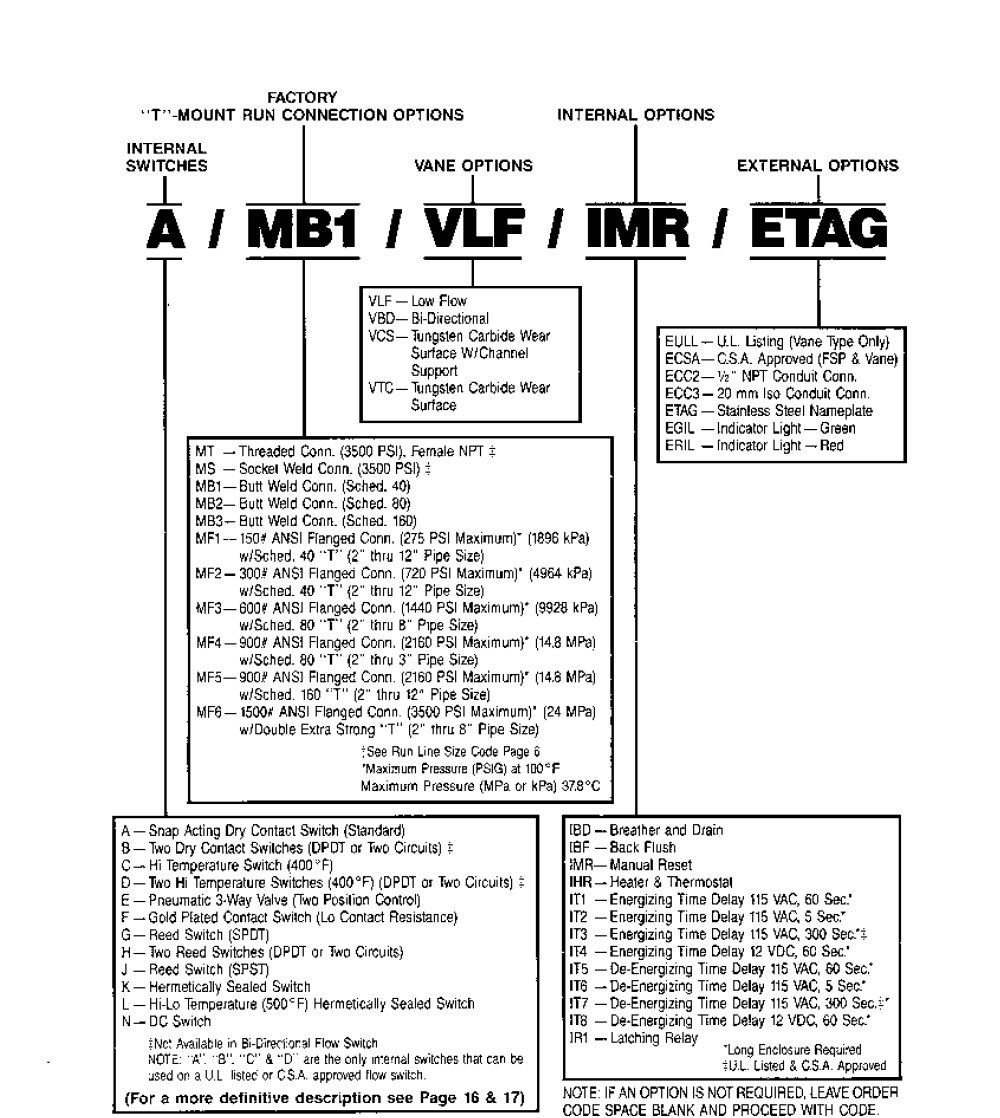

FACTORY
T'-MOUNT RUN CONNECTION OPTIONS
INTERNAL OPTIONS
INTERNAL SWITCHES
VANE OPTIONS
EXTERNAL OPTIONS
A / MB1 / VLF I WAR I ETAG
VLF -
- Low Flow
VBD-
- Bi-Directional
VCS-
-Tungsten Carbide Wear
Surface wy Channel
Support
VTC-
-Tungsten Carbide Wear
Surface
eull— ul Lislmg (Vane Type Only} ECSA—C.SA. Approved (FSP S Vane} ECC2—v?" NPT Conduit Conn ECC3-20 mm iso Conduit Conn ETAG — Sfcunless Steel Nameplate EGIL —Indicator Light —Green eril — indicator Light— Red
MT -Threaded Conn. (3500 PSl), Female NFT z MS - Sockel Weld Conn. (35DD PSl) : MB1 —Biitl Weld Conn. (Sdied. 40} MB2- Butt Weld Conn. (Scheu. 90) MB3- Butt Weld Conn. (Sched. 16D)
M Fl —150* ANSI Flanged Conn. (275 PSI Maximum]' [1896 kPa)
w/Sched. 40 T (2" thru 12" Pipe Sue) MF2-3Q0* ANSI Flangea Conn (72D PSl Maximum)" (4964 kPa)
w'Sched. 40 -T" {?" thru 12" Pipe Size) MF3-600? ANSI Flanged Conn (1440 PSl Maximum}' (992fl kPa)
w/Sched. SO ,LTL' {?■ thru B" Pipe Size} MF4-9Û0? ANSI Flanqed Conn. (2160 PSl Maximum}' (14.8 MPa)
w/Sched- 80 "T" {2" thru 3" Pipe Size) MF5— 900J ANSI Flangec" Conn (2160 PSl Maximum)" (14.8 MPa)
w'Sched 160 ' T" \T thru t2n Pipe Size) MF6-1500' ANSI Flanged Conn (3500 PSl Maximum)" (24 MPa)
wyDouble Extra Strong l,T" (2" thru S" Pipe Size)
;See Run Une Size Code Page o 'Ma.raum Pressure (PSlG) at 1 DÛ*F Maximum Pressure (MPa or kPa) 37.8°C
A —Snap Acting Dry Contact Switch (Standard) B-Two Dry Contact Swilches (DPDT or Two Circuits) i C —Hi Temperai u re Switch (400JFJ
D-Two Hi Temperature Switches (4Q0°F) (DPDT oi Two Circuits) =
E —Pneumatic 3-Way Valve (Two Posilion Control)
F —Gold Plated Contaci Swiich (Lo Contact Resistance}
G-Reed Switch (SPDT)
H-Two Reed Switches (DPDT or Two Circuits}
J - Reed Switch (SPST)
K — Hermetically Sealed Switch
L - Hi-Lo Ternpeiature (500CF) Hermetically Sealed Switch
N — DC Swiich
iNc: Available m Bi-Direci orgl Flo* Switch
NOTE A" S". "C" & "D are the only irre'nal swilches that can be
jsedoraUL lislec or CS A approved New switch
(For a more definitive description see Page 16 & 17)
IBD — Breaiher and Diain IBP - Sack Flush MR— Manual Reset IHR-Heaier & Tliermosiai IT1 —Energizing Time Delay 115 VAC. 60 Sec." IT? -Energizing Time Delay 115 VAC 5 Sec: IT3 -Energizing Time Delay 115 VAC, 300 Sec'i IT4 —Energizing Time Delay 12 VDC. 60 Sec" IT5 -De-Energizrng Time Delay 115 VAC, 60 Sec." ITS -De-Energi2ing Tfme Delay 115 VAC, 5 Sea' !T7 — De-Energizing Time Delay 115 VAC, 3fl0 Sec.-' ITS - De-Energizing Time Delay 12 VDC 60 Sec' ]R1 — Laiching Relay
"Long Enclosure Required -UL Listed 5CSfl flppiawd
ЮТЕ IF AN OPTION IS NOT REQUIRED, LEAVE ORDEH CODE SPACE BLANK AND PROCEED WITH CODE
