[HM 160

lutila

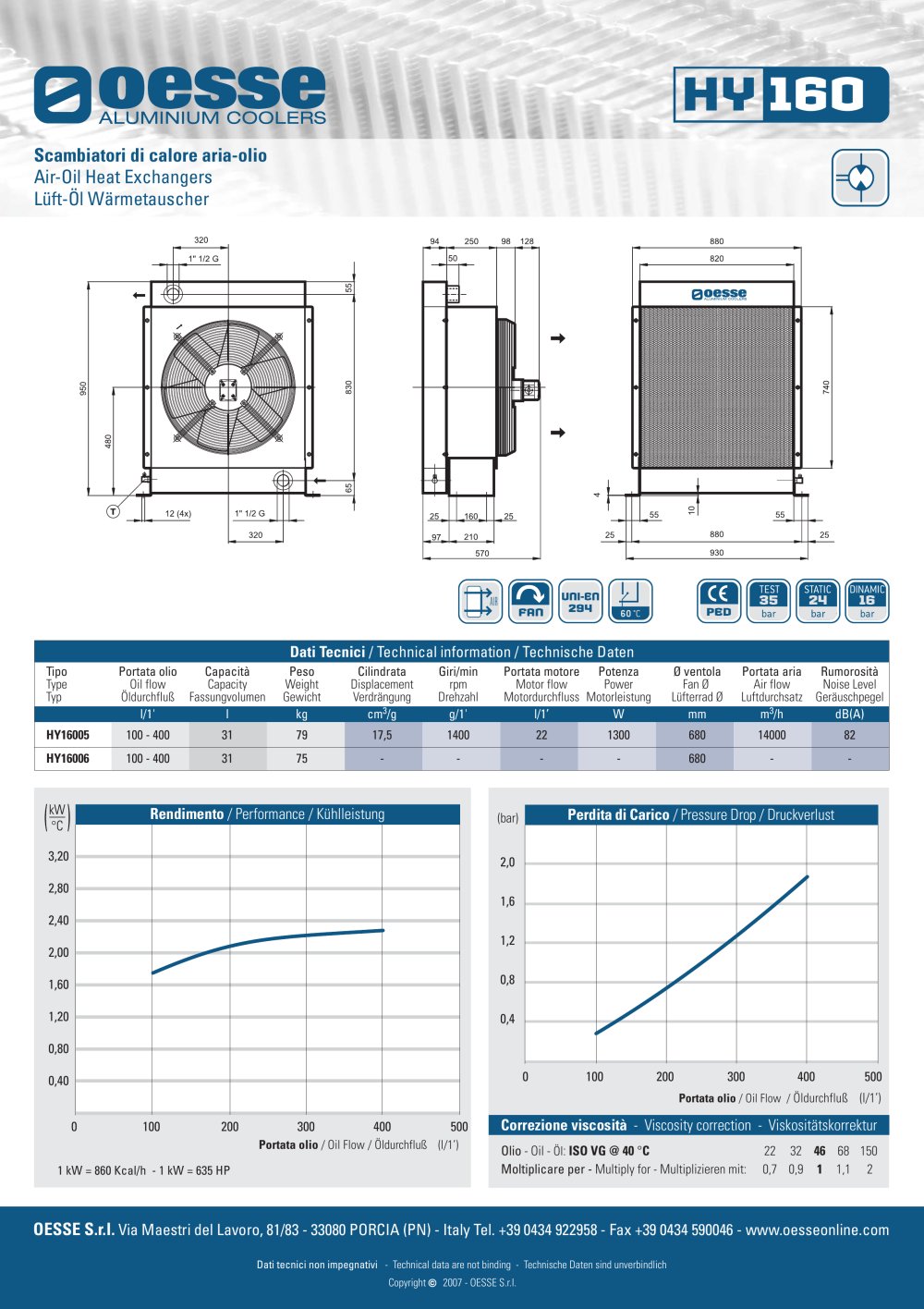

Scambiatori di calore aria-olio

Air-Oil Heat Exchangers Lüft-Öl Wärmetauscher

94 250 98 128

Dati Tecnici / Technical information / Technische Daten


Tipo Type Typ	Portata olio Oil flow Öldurchfluß	Capacità Capacity ^:assungvolumen	Peso Weight Gewicht	Cilindrata Displacement Verdrängung	Giri/min rpm Drehzahl	Portata motore Potenza Motor flow Power Motordurchfluss Motorleistung		0 ventola Fan 0 Lüfterrad 0	Portata aria Air flow Luftdurchsatz	Rumorosità Noise Level Geräuschpegel
	i/r	l	kg	cm³/g	g/1'		W	mm	m³/h	dB(A)
HY16005	100 - 400	31	79	17,5	1400	22	1300	680	14000	82
HY16006	100 - 400	31	75	-	-	-	-	680	-	-

3,20 2,80 2,40 2,00 1,60 1,20

0,80 0,40


	Rendimento / Performance / Kühlleistung

Perdita di Carico / Pressure Drop / Druckverlust

(bar)

2,0 1,6 1,2 0,8 0,4

100 200 300 400 500

Portata olio / Oil Flow / Öldurchfluß

Correzione viscosità - Viscosity correction - Viskositätskorrektur

300 400 500

Portata olio / Oil Flow / Öldurchfluß

100

200

Olio - Oil - Öl: ISO VG @ 40 °C 22 32 46 68 150

Moltiplicare per - Multiply for - Multiplizieren mit: 0,7 0,9 1 1,1 2

1 kW = 860 Kcal/h - 1 kW = 635 HP

OESSE S.r.l. Via Maestri del Lavoro, 81/83 - 33080 PORCIA (PN) - Italy Tel. +39 0434 922958 - Fax +39 0434 590046 - www.oesseonline.com
