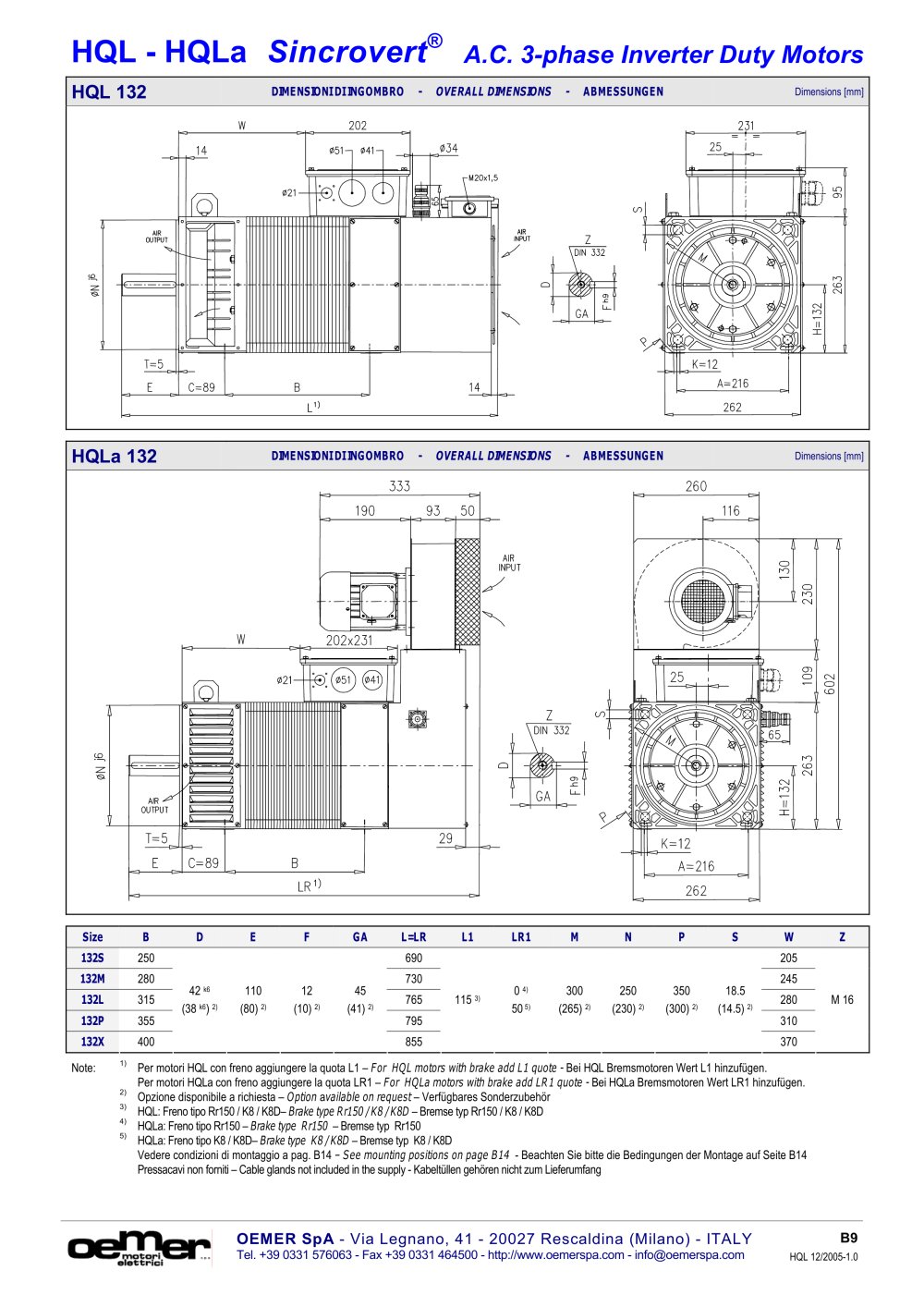

HQL - HQLa Sincrovert

®

A.C. 3-phase Inverter Duty Motors

HQL 132

DIMENSIONI DI INGOMBRO - OVERALL DIMENSIONS - ABMESSUNGEN
Dimensions [mm]

HQLa 132

DIMENSIONI DI INGOMBRO - OVERALL DIMENSIONS - ABMESSUNGEN
Dimensions [mm] Size B D E F GA L=LR L1 LR1 M N P S W Z 132S 250 690 205 132M 280 730 245
k6 4) 132L 315 765 280 (38
3) 300 (265)
k6 )
2) 110 (80)
2) 12 (10)
2) 45 (41)
2) 855 115 50
5) 2) 250 (230)
2) 350 (300)
2) 18.5 (14.5)
2) 370 M 16 132P 355 795 310 132X 400 42 Note:
1) Per motori HQL con freno aggiungere la quota L1 – For HQL motors with brake add L1 quote - Bei HQL Bremsmotoren Wert L1 hinzufügen. Per motori HQLa con freno aggiungere la quota LR1 –
2) For HQLa motors with brake add LR1 quote - Bei HQLa Bremsmotoren Wert LR1 hinzufügen.
3) Opzione disponibile a richiesta – Option a vailable on request – Verfügbares Sonderzubehör
4) HQL: Freno tipo Rr150 / K8 / K8D– Brake type Rr150 / K8 / K8D – Bremse typ Rr150 / K8 / K8D
5) HQLa: Freno tipo Rr150 – Brake type Rr150 – Bremse typ Rr150 HQLa: Freno tipo K8 / K8D– Brake type K8 / K8D – Bremse typ K8 / K8D Vedere condizioni di montaggio a pag. B14 – See mounting positions on page B14 - Beachten Sie bitte die Bedingungen der Montage auf Seite B14 Pressacavi non forniti – Cable glands not included in the supply - Kabeltüllen gehören nicht zum Lieferumfang

OEMER SpA - Via Legnano, 41 - 20027 Rescaldina (Milano) - ITALY

B9

Tel. +39 0331 576063 - Fax +39 0331 464500 - http://www.oemerspa.com - info@oemerspa.com
HQL 12/2005-1.0
