21IA series

Product catalog summary

Product Description
The 21IA series angle seat valves are constructed with all wetted parts made from Stainless Steel AISI 316, ensuring durability and resistance to chemically aggressive fluids. The design enhances flow performance and minimizes leakage with a Teflon sealing system and auto-positioning seat. The angled actuator eliminates the hammer effect, making it suitable for use with steam or gases.

Specifications
- Connection sizes range from G 1/2” to G 2”.
- Fluid temperature range: -10°C to +180°C.
- Ambient temperature range: -10°C to +60°C.
- Maximum fluid viscosity: 600 cSt.
- Body material: AISI 316 stainless steel.
- Main seat material: PTFE.
- Seal pack materials: PTFE, FKM.

Actuator Characteristics
- Suitable for dry or lubricated air, gases, and inert fluids.
- Maximum fluid temperature: +60°C.
- Actuator body made from Polyamide 66 with 30% fiberglass.
- O-Rings made from NBR.
- Actuator diameter: Ø 70mm.

Advantages
- High flow capacity due to the angled seat design.
- Easily convertible from Normally Closed (N.C.) to Normally Open (N.O.).
- Anti-hammer effect with pressure below the main seat.
- Corrosion-resistant stainless steel body.
- 360° rotating pneumatic operating head.
- Maintenance-free seal pack.
- Suitable for applications with reverse pressure of gases.
- Can be mounted in any position.

Applications
- Suitable for heating, water control, hot water, steam up to 180°C, and aggressive fluids.

Industry Sectors
- Automation, carwash plants, paper printing production, pharmaceutical, power plants, industrial laundry, water treatment, and packaging.

Accessories
- Available on request: 3-way solenoid valves (31A, 31L series) in stainless steel AISI 316, and switches.

Catalog excerpts

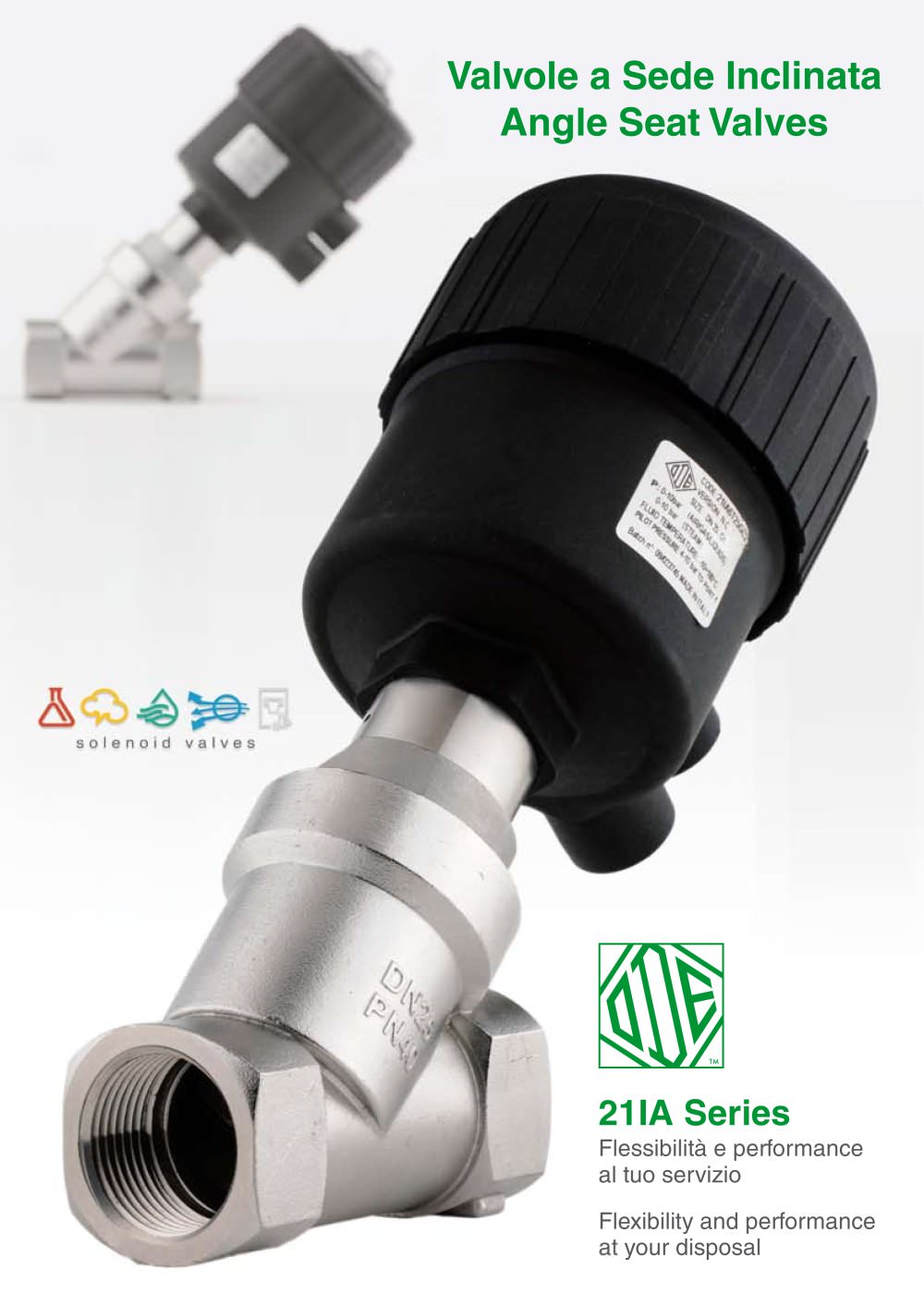

TM 21IA Series Flessibilità e performance al tuo servizio Flexibility and performance at your disposal Valvole a Sede Inclinata Angle Seat Valves

Open the catalog to page 1

Descrizione prodotto La nuova serie di valvole 21IA è caratterizzata da un corpo a sede inclinata realizzato interamente in acciaio inox 316 come tutti i componenti metallici a contatto con il fluido. Il design specifico del corpo permette di mantenere il flusso del fluido estremamente stabile garantendo così una portata elevata. La tenuta Teflon unitamente all’otturatore autoposizionante garantiscono nel tempo perdite estremamente contenute. Il design della valvola la rende particolarmente resistente a fluidi con contaminanti abrasivi e contenenti aggressivi chimici. La posizione inclinata dell’otturatore...

Open the catalog to page 2

1 4 5 2 6 3 1 4 5 2 6 3 Vantaggi - Portata elevata grazie alla configurazione del corpo a sede inclinata - Facilmente trasformabile da N.C. a N.A. - Funzionamento anti colpo d’ariete con l’ingresso sotto l’otturatore - Valvola a comando pneumatico con corpo in acciaio inox resistente alla corrosione - Testa di comando orientabile (rotazione 360°) - Otturatore autoposizionante per garantire la migliore tenuta - Indicatore ottico di posizione - Possibilità di utilizzo con contropressioni per fluidi gassosi (la contropressione non deve superare la pressione massima di funzionamento. Riferirsi alla...

Open the catalog to page 3

www.ode.it Commercial and Administration Office: 20090 Segrate (MI) - Via Modigliani, 45 Tel. +39.02.715429 Fax: +39.02.715144 ODE S.r.l. Società unipersonale Registered Office and Work Plant: 23823 Colico (LC) Via Borgofrancone, 18 Z. Ind. ver. 11.2010 ODE reserves the right to make any changes without prior notice. Company reporting to Management and Coordination of Waverton International Limited. Accessori disponibili su richiesta: - EV a 3 vie serie (foto allegate) 31A, 31L in acciaio inox AISI 316 in abbinamento a raccordo maschio G1/4” - G1/4” - Switches Accessories available on request:...
