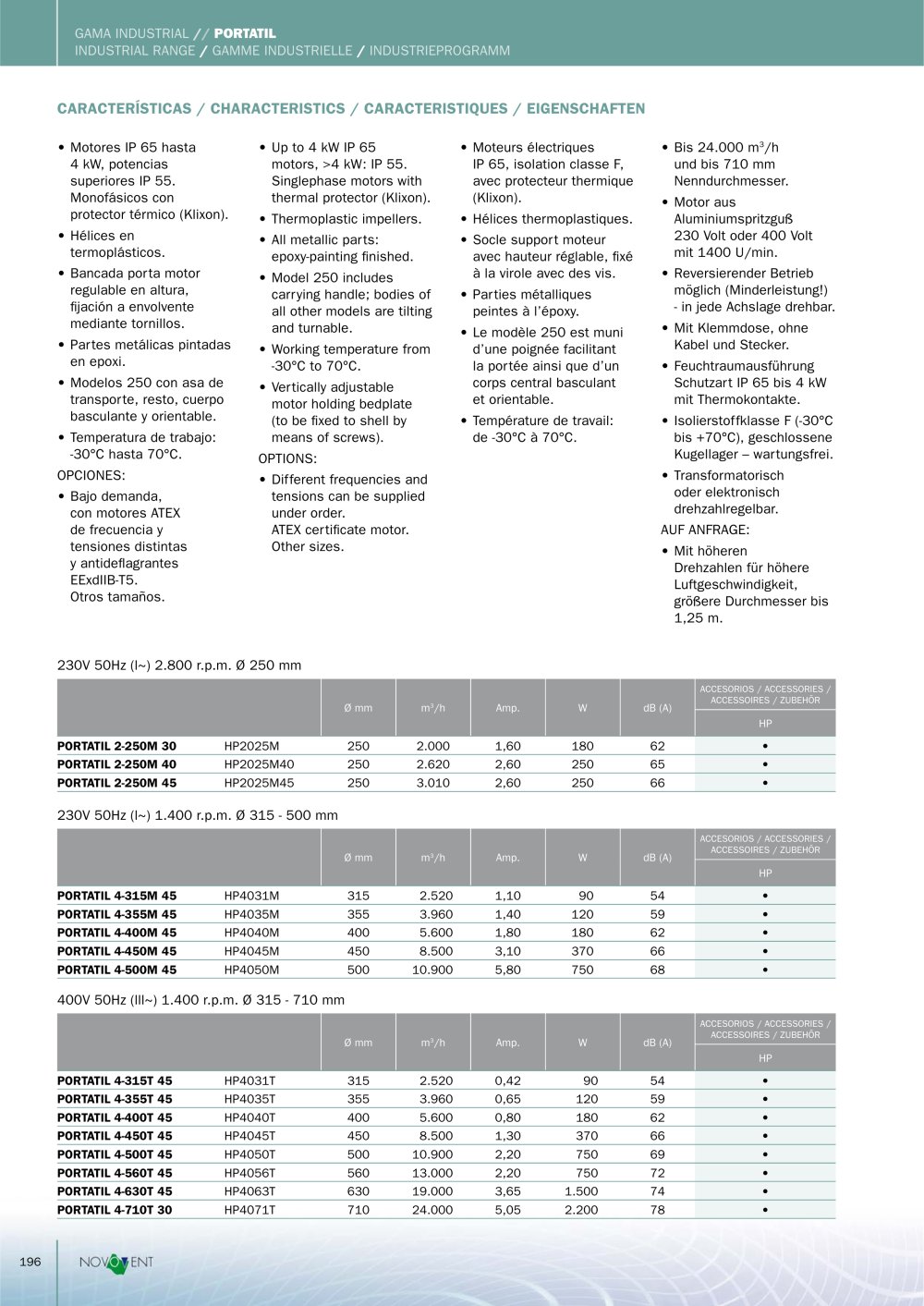

GAMA INDUSTRIAL // PORTATIL INDUSTRIAL RANGE / GAMME INDUSTRIELLE / INDUSTRIEPROGRAMM

For ventilation support - 19905 CARACTERÍSTICAS / CHARACTERISTICS / CARACTERISTIQUES / EIGENSCHAFTEN

• Motores IP 65 hasta 4 kW, potencias superiores IP 55. Monofásicos con protector térmico (Klixon).• Hélices en termoplásticos.• Bancada porta motor regulable en altura, fi jación a envolvente mediante tornillos.• Partes metálicas pintadas en epoxi.• Modelos 250 con asa de transporte, resto, cuerpo basculante y orientable.• Temperatura de trabajo: -30°C hasta 70°C.OPCIONES: • Bajo demanda, con motores ATEX de frecuencia y tensiones distintas y antidefl agrantes EExdIIB-T5. Otros tamaños. • Up to 4 kW IP 65 motors, >4 kW: IP 55. Singlephase motors with thermal protector (Klixon).• Thermoplastic impellers.• All metallic parts: epoxy-painting fi nished.• Model 250 includes carrying handle; bodies of all other models are tilting and turnable.• Working temperature from -30°C to 70°C.• Vertically adjustable motor holding bedplate (to be fi xed to shell by means of screws).OPTIONS: • Different frequencies and tensions can be supplied under order. ATEX certifi cate motor. Other sizes. • Moteurs électriques IP 65, isolation classe F, avec protecteur thermique (Klixon).• Hélices thermoplastiques.• Socle support moteur avec hauteur réglable, fi xé à la virole avec des vis.• Parties métalliques peintes à l’époxy.• Le modèle 250 est muni d’une poignée facilitant la portée ainsi que d’un corps central basculant et orientable.• Température de travail: de -30°C à 70°C. • Bis 24.000 m

3

/h und bis 710 mm Nenndurchmesser.• Motor aus Aluminiumspritzguß 230 Volt oder 400 Volt mit 1400 U/min.• Reversierender Betrieb möglich (Minderleistung!) - in jede Achslage drehbar.• Mit Klemmdose, ohne Kabel und Stecker.• Feuchtraumausführung Schutzart IP 65 bis 4 kW mit Thermokontakte.• Isolierstoffklasse F (-30°C bis +70°C), geschlossene Kugellager – wartungsfrei.• Transformatorisch oder elektronisch drehzahlregelbar.AUF ANFRAGE: • Mit höheren Drehzahlen für höhere Luftgeschwindigkeit, größere Durchmesser bis 1,25 m. 230V 50Hz (l~) 2.800 r.p.m. Ø 250 mm

ACCESORIOS / ACCESSORIES / ACCESSOIRES / ZUBEHÖR Ø mmm 3 /hAmp.WdB (A) HP PORTATIL 2-250M 30 HP2025M2502.0001,6018062• PORTATIL 2-250M 40 HP2025M402502.6202,6025065• PORTATIL 2-250M 45 HP2025M452503.0102,6025066•

230V 50Hz (l~) 1.400 r.p.m. Ø 315 - 500 mm

ACCESORIOS / ACCESSORIES / ACCESSOIRES / ZUBEHÖR Ø mmm 3 /hAmp.WdB (A) HP PORTATIL 4-315M 45 HP4031M3152.5201,109054• PORTATIL 4-355M 45 HP4035M3553.9601,4012059• PORTATIL 4-400M 45 HP4040M4005.6001,8018062• PORTATIL 4-450M 45 HP4045M4508.5003,1037066• PORTATIL 4-500M 45 HP4050M50010.9005,8075068•

400V 50Hz (lll~) 1.400 r.p.m. Ø 315 - 710 mm

ACCESORIOS / ACCESSORIES / ACCESSOIRES / ZUBEHÖR Ø mmm 3 /hAmp.WdB (A) HP PORTATIL 4-315T 45 HP4031T3152.5200,429054• PORTATIL 4-355T 45 HP4035T3553.9600,6512059• PORTATIL 4-400T 45 HP4040T4005.6000,8018062• PORTATIL 4-450T 45 HP4045T4508.5001,3037066• PORTATIL 4-500T 45 HP4050T50010.9002,2075069• PORTATIL 4-560T 45 HP4056T56013.0002,2075072• PORTATIL 4-630T 45 HP4063T63019.0003,651.50074• PORTATIL 4-710T 30 HP4071T71024.0005,052.20078•
196
