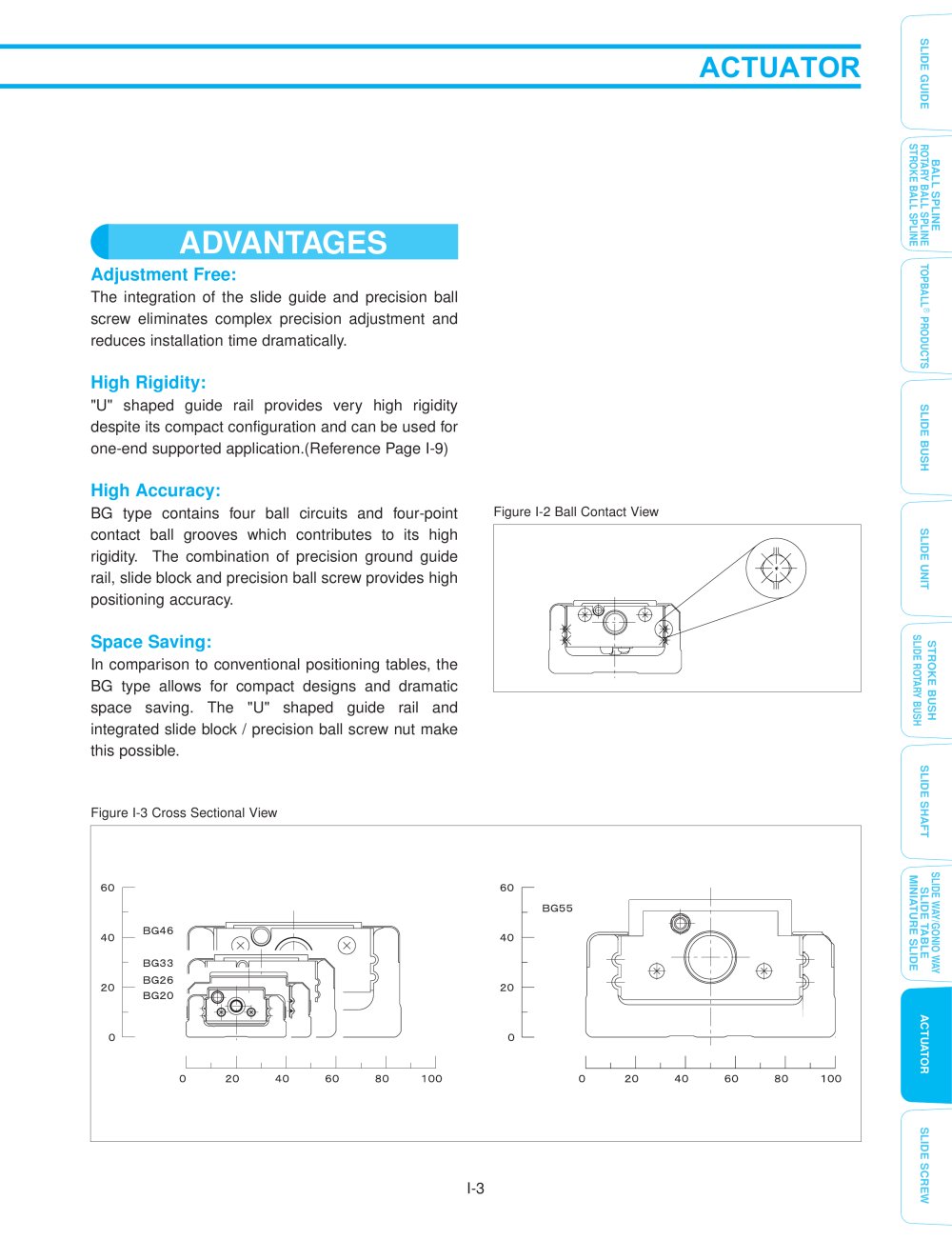

| ACTUATOR | |||||||||||||||||||||||||
| l>> 7ī5> m -< L >>(/) c/>t/>n rrm n z m m t3 l i© | |||||||||||||||||||||||||
| ADVANTAGES | |||||||||||||||||||||||||
| Adjustment Free: The integration of the slide guide and precision ball screw eliminates complex precision adjustment and reduces installation time dramatically. | |||||||||||||||||||||||||
| 73 o a tzz n h s | |||||||||||||||||||||||||
| High Rigidity: "U" shaped guide rail provides very high rigidity despite its compact configuration and can be used for one-end supported application.(Reference Page I-9) | |||||||||||||||||||||||||
| ; D m | |||||||||||||||||||||||||
| c c/i i | |||||||||||||||||||||||||
| High Accuracy: BG type contains four ball circuits and four-point contact ball grooves which contributes to its high rigidity. The combination of precision ground guide rail, slide block and precision ball screw provides high positioning accuracy. Space Saving: In comparison to conventional positioning tables, the BG type allows for compact designs and dramatic space saving. The "U" shaped guide rail and integrated slide block / precision ball screw nut make this possible. | |||||||||||||||||||||||||
| Figure I-2 Ball Contact View | |||||||||||||||||||||||||
| ; D m | |||||||||||||||||||||||||
| ; T | |||||||||||||||||||||||||
| o k | |||||||||||||||||||||||||
| Figure I-3 Cross Sectional View | |||||||||||||||||||||||||
| z > t T | |||||||||||||||||||||||||
| o h c R | |||||||||||||||||||||||||
| ; D m | |||||||||||||||||||||||||
| vi n m S | |||||||||||||||||||||||||
| I-3 | |||||||||||||||||||||||||
