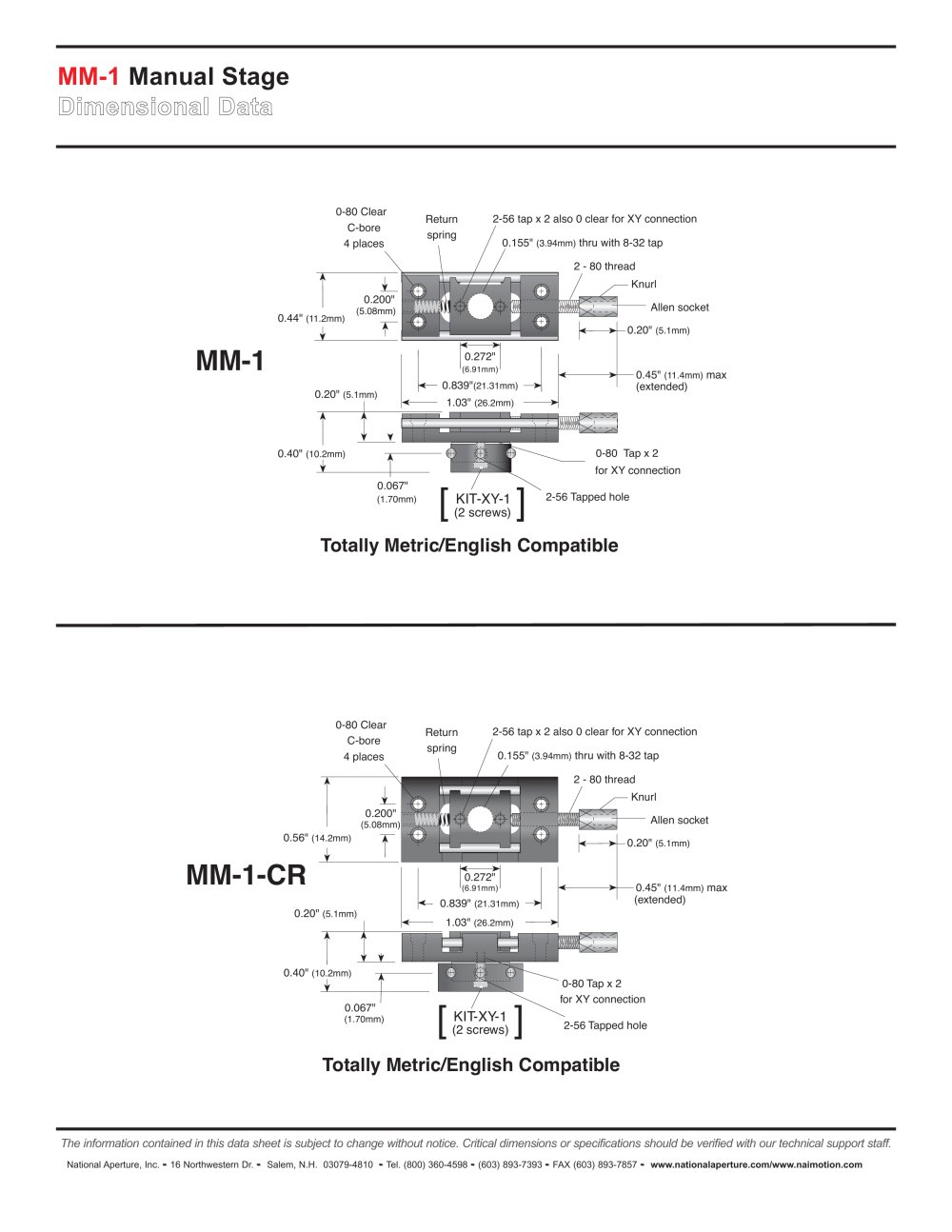

| MM-1 Manual Stage | |||||||||||||||||||||||||||||||||||||||||||||||
| 0-80 Clear C-bore 4 places | |||||||||||||||||||||||||||||||||||||||||||||||
| 2-56 tap x 2 also 0 clear for XY connection 0.155" (3.94mm) thru with 8-32 tap 2 - 80 thread Knurl Allen socket 0.20" (5.1mm) | |||||||||||||||||||||||||||||||||||||||||||||||
| Return spring | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.44" | |||||||||||||||||||||||||||||||||||||||||||||||
| MM-1 | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.45" (11.4mm) max (extended) | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.40" (10.2mm) | 0-80 Tap x 2 for XY connection | ||||||||||||||||||||||||||||||||||||||||||||||
| -1- | |||||||||||||||||||||||||||||||||||||||||||||||
| 2-56 Tapped hole | |||||||||||||||||||||||||||||||||||||||||||||||
| (1.70mm) | |||||||||||||||||||||||||||||||||||||||||||||||
| [KIT-XY-1 ] | |||||||||||||||||||||||||||||||||||||||||||||||
| (2 screws) J Totally Metric/English Compatible | |||||||||||||||||||||||||||||||||||||||||||||||
| 0-80 Clear C-bore 4 places | |||||||||||||||||||||||||||||||||||||||||||||||
| 2-56 tap x 2 also 0 clear for XY conn ection 0.155" (3.94mm) thru with 8-32 tap 2 - 80 thread Knurl Allen socket 0.20" (5.1mm) | |||||||||||||||||||||||||||||||||||||||||||||||
| Return spring | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.56" (14.2mm) MM-1-CR A | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.45" (11.4mm) max (extended) | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.20" (5.1mm) | |||||||||||||||||||||||||||||||||||||||||||||||
| 0.40" (10.2mm) | |||||||||||||||||||||||||||||||||||||||||||||||
| 0-80 Tap x 2 for XY connection 2-56 Tapped hole | |||||||||||||||||||||||||||||||||||||||||||||||
| Totally Metric/English Compatible | |||||||||||||||||||||||||||||||||||||||||||||||
| The information contained in this data sheet is subject to change without notice. Critical dimensions or specifications should be verified with our technical support staff. | |||||||||||||||||||||||||||||||||||||||||||||||
| National Aperture, Inc. - 16 Northwestern Dr. - Salem, N.H. 03079-4810 - Tel. (800) 360^598 - (603) 893-7393 - FAX (603) 893-7857 - www.nationalaperture.com/www.naimotion.com | |||||||||||||||||||||||||||||||||||||||||||||||
