ÑACHÍ

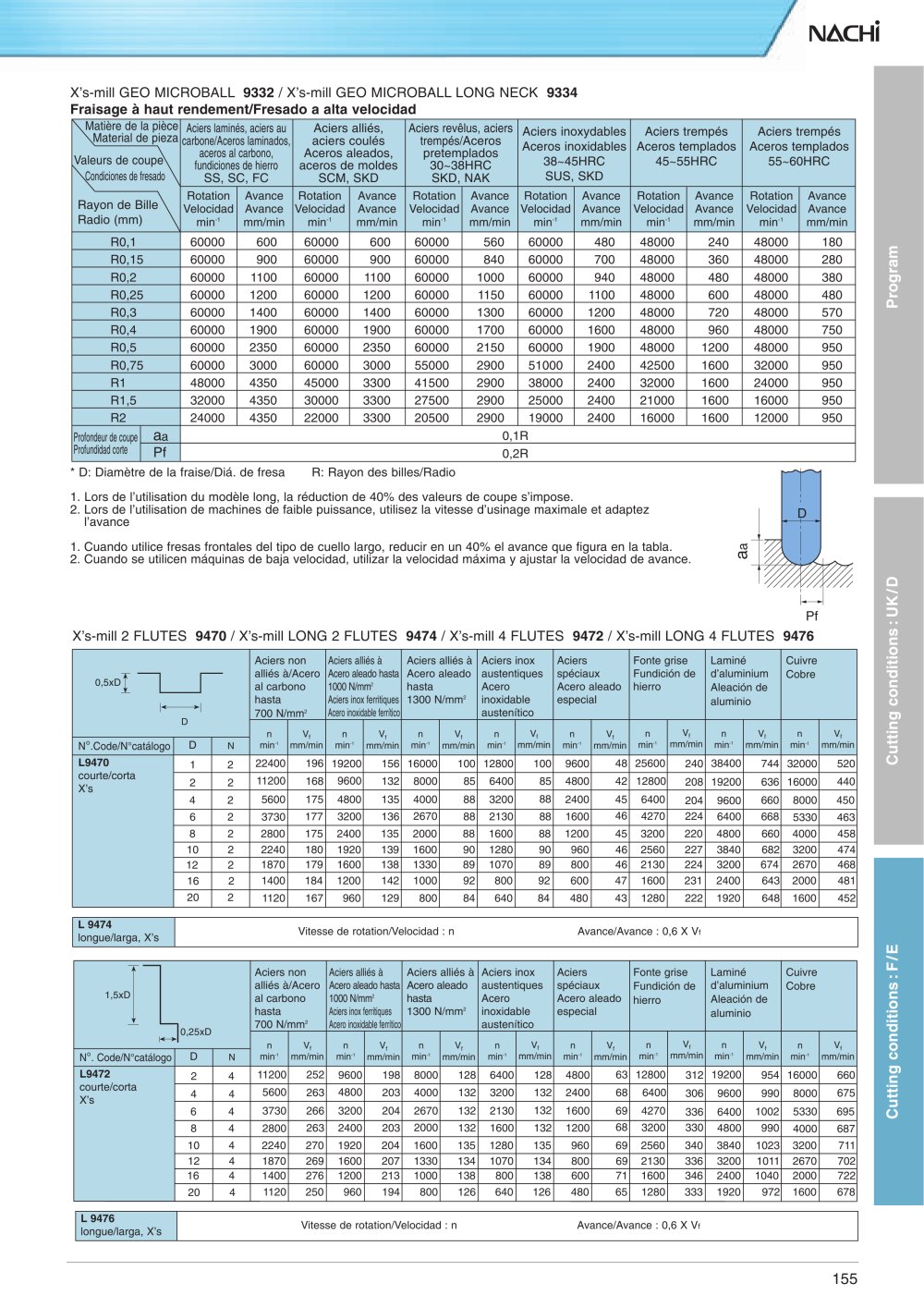

X's-mill GEO MICROBALL 9332 / X's-mill GEO MICROBALL LONG NECK 9334


\ Matière de la pièce \Material de pieza Valeurs de coupe\ \Çondiciones de fresado \ Rayon de BilleX Radio (mm) \		Aciers laminas, aciers au carbone/Aceros laminados, aceros al carbono, fundiciones de hierro SS, SC, FC		Aciers alliés, aciers coulés Aceros aleados, aceros de moldes SCM,SKD		Aciers revêlus, aciers trempés/Aceros pretemplados 30~38HRC SKD, NAK		Aciers inoxydables Aceros inoxidables 38~45HRC SUS, SKD		Aciers trempés Aceros templados 45~55HRC		Aciers trempés Aceros templados 55~60HRC
		Rotation Velocidad min^-1	Avance Avance mm/min	Rotation Velocidad min^-1	Avance Avance mm/min	Rotation Velocidad min^-1	Avance Avance mm/min	Rotation Velocidad min^-1	Avance Avance mm/min	Rotation Velocidad min^-1	Avance Avance mm/min	Rotation Velocidad min^-1	Avance Avance mm/min
R0,1		60000	600	60000	600	60000	560	60000	480	48000	240	48000	180
R0,15		60000	900	60000	900	60000	840	60000	700	48000	360	48000	280
R0,2		60000	1100	60000	1100	60000	1000	60000	940	48000	480	48000	380
R0,25		60000	1200	60000	1200	60000	1150	60000	1100	48000	600	48000	480
R0,3		60000	1400	60000	1400	60000	1300	60000	1200	48000	720	48000	570
R0,4		60000	1900	60000	1900	60000	1700	60000	1600	48000	960	48000	750
R0,5		60000	2350	60000	2350	60000	2150	60000	1900	48000	1200	48000	950
R0,75		60000	3000	60000	3000	55000	2900	51000	2400	42500	1600	32000	950
R1		48000	4350	45000	3300	41500	2900	38000	2400	32000	1600	24000	950
R1,5		32000	4350	30000	3300	27500	2900	25000	2400	21000	1600	16000	950
R2		24000	4350	22000	3300	20500	2900	19000	2400	16000	1600	12000	950
Profondeur de coupe Profundidad corte	aa	0,1R
Profondeur de coupe Profundidad corte	Pf	0,2R

* D: Diamètre de la fraise/Diá. de fresa R: Rayon des billes/Radio

1. Lors de l'utilisation du modèle long, la réduction de 40% des valeurs de coupe s'impose.

2. Lors de l'utilisation de machines de faible puissance, utilisez la vitesse d'usinage maximale et adaptez l'avance

1. Cuando utilice fresas frontales del tipo de cuello largo, reducir en un 40% el avance que figura en la tabla.

2. Cuando se utilicen máquinas de baja velocidad, utilizar la velocidad máxima y ajustar la velocidad de avance.

co ce

(1) c o

■3

o ü

X's-mill 2 FLUTES 9470 / X's-mill LONG 2 FLUTES 9474 / X's-mill 4 FLUTES 9472 / X's-mill LONG 4 FLUTES 9476


0,5xDj I I ■<->■ D			Aciers non alliés à/Acero al carbono hasta 700 N/mm²		Aciers alliés á Acero aleado hasta 1000 N/mm²Aciers inox ferritiques Acero inoxidable ferrítico		Aciers alliés à Acero aleado hasta 1300 N/mm²		Aciers inox austentiques Acero inoxidable austenítico		Aciers spéciaux Acero aleado especial		Fonte grise Fundición de hierro		Laminé d'aluminium Aleación de aluminio		Cuivre Cobre
0,5xDj I I ■<->■ D			n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min
N°.Code/N°catálogo	D	N	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min	n min^-1	mm/min
L9470 courte/corta X's	1	2	22400	196	19200	156	16000	100	12800	100	9600	48	25600	240	38400	744	32000	520
	2	2	11200	168	9600	132	8000	85	6400	85	4800	42	12800	208	19200	636	16000	440
	4	2	5600	175	4800	135	4000	88	3200	88	2400	45	6400	204	9600	660	8000	450
	6	2	3730	177	3200	136	2670	88	2130	88	1600	46	4270	224	6400	668	5330	463
		²	2800	175	2400	135	2000	88	1600	88	1200	45	3200	220	4800	660	4000	458
	10	2	2240	180	1920	139	1600	90	1280	90	960	46	2560	227	3840	682	3200	474
	12	2	1870	179	1600	138	1330	89	1070	89	800	46	2130	224	3200	674	2670	468
	16	2	1400	184	1200	142	1000	92	800	92	600	47	1600	231	2400	643	2000	481
	20	2	1120	167	960	129	800	84	640	84	480	43	1280	222	1920	648	1600	452

)

4-»

L 9474

longue/larga, X's

Vitesse de rotation/Velocidad : n

Avance/Avance : 0,6 X Vf

LU LU

(1) C

¡3

o ü


t 1,5xD			Aciers non alliés à/Acero al carbono hasta 700 N/mm²		Aciers alliés á Acero aleado hasta 1000 N/mm²Aciers inox ferritiques Acero inoxidable ferrítico		Aciers alliés à Acero aleado hasta 1300 N/mm²		Aciers inox austentiques Acero inoxidable austenítico		Aciers spéciaux Acero aleado especial		Fonte grise Fundición de hierro		Laminé d'aluminium Aleación de aluminio		Cuivre Cobre
\|U,¿OXLJ			n min^-1	V_fmm/min	n min^-1	V_f mm/min	n min^-1	V_fmm/min	n min^-1	V_f mm/min	n min^-1	V_fmm/min	n min^-1	V_f mm/min	n min^-1	V_fmm/min	n min^-1	V_fmm/min
N°. Code/N°catálogo	D	N	n min^-1	V_fmm/min	n min^-1	V_f mm/min	n min^-1	V_fmm/min	n min^-1	V_f mm/min	n min^-1	V_fmm/min	n min^-1	V_f mm/min	n min^-1	V_fmm/min	n min^-1	V_fmm/min
L9472 courte/corta X's	2	4	11200	252	9600	198	8000	128	6400	128	4800	63	12800	312	19200	954	16000	660
	4	4	5600	263	4800	203	4000	132	3200	132	2400	68	6400	306	9600	990	8000	675
	6	4	3730	266	3200	204	2670	132	2130	132	1600	69	4270	336	6400	1002	5330	695
	8	4	2800	263	2400	203	2000	132	1600	132	1200	68	3200	330	4800	990	4000	687
	10	4	2240	270	1920	204	1600	135	1280	135	960	69	2560	340	3840	1023	3200	711
	12	4	1870	269	1600	207	1330	134	1070	134	800	69	2130	336	3200	1011	2670	702
	16	4	1400	276	1200	213	1000	138	800	138	600	71	1600	346	2400	1040	2000	722
	20	4	1120	250	960	194	800	126	640	126	480	65	1280	333	1920	972	1600	678

)

c '3

4-»

L 9476

longue/larga, X's

Vitesse de rotation/Velocidad : n

Avance/Avance : 0,6 X Vf

155
